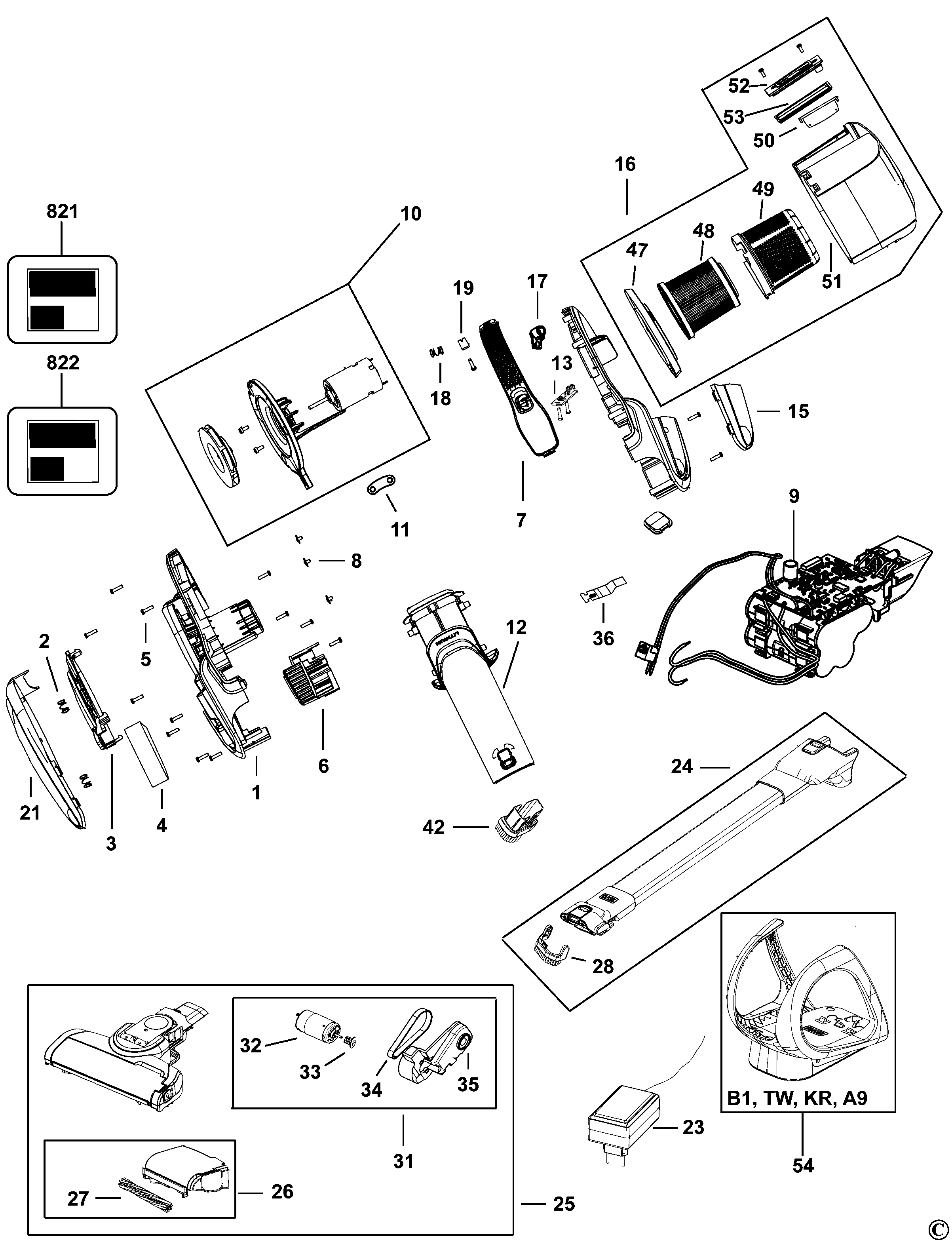

CS1820B STICK-VAC Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90621185-15 | 1 | HOUSING SA | JP | |||
| 2 | 90627528 | 2 | SPRING | JP | |||
| 3 | 90606955-05 | 1 | LEVER RELEASE | JP | |||
| 4 | 90605950 | 1 | EXHAUST | JP | |||
| 5 | 90571477-01 | 17 | SCREW | JP | |||
| 6 | 90605947-05 | 1 | VENT | JP | |||
| 7 | 90632373-05 | 1 | Handle | JP | |||
| 8 | 90627524 | 3 | SCREW | JP | |||
| 9 | 90617259 | 1 | BATTERY CELL | JP | |||
| 10 | 90621178-03 | 1 | MOTOR & FAN | JP | |||
| 11 | 90626425 | 1 | RETAINER | JP | |||
| 12 | 90621181-07 | 1 | NOZZLE | JP | |||
| 13 | 90620562-01 | 1 | PCB | JP | |||
| 15 | 90620997 | 1 | COVER | JP | |||
| 16 | 90621435-03 | 1 | BOWL | JP | |||
| 17 | 90632475 | 1 | HOLDER | JP | |||
| 18 | 90627526 | 1 | SPRING | JP | |||
| 19 | 90624626 | 1 | RELEASE | JP | |||
| 21 | 90614011 | 1 | COVER | JP | |||
| 23 | 90638611 | 1 | CHARGER | JP | |||
| 24 | 90621437-03 | 1 | TUBE SA | JP | |||
| 25 | 90591871-09 | 1 | FOOT SA | JP | |||
| 26 | 90608572-01 | 1 | HEAD SA | JP | |||
| 27 | 90600922 | 1 | BAR SA | JP | |||
| 28 | 90608984-13 | 1 | BRUSH SA | JP | |||
| 31 | 90608509-06 | 1 | MOTOR SA | JP | |||
| 32 | 90613453-06 | 1 | MOTOR | JP | |||
| 33 | 90592211-01 | 1 | GEAR | JP | |||
| 34 | 90592224 | 1 | BELT DRIVE | JP | |||
| 35 | 90591875 | 1 | MOUNT | JP | |||
| 36 | 90624380 | 1 | PCB SA | JP | |||
| 42 | 90627690 | 1 | BRUSH | JP | |||
| 47 | N519708 | 1 | FRAME | JP | |||
| 48 | N718969 | 1 | FILTER | JP | |||
| 49 | 90606057 | 1 | PRE-FILTER | JP | |||
| 50 | 90615870 | 1 | FLAP | JP | |||
| 51 | 90609645 | 1 | BOWL | JP | |||
| 52 | 90624959 | 1 | SEAL | JP | |||
| 53 | 90617324-01 | 1 | PLATE | JP | |||
| 821 | 90637687 | 1 | RATING LABEL | JP | |||
| 822 | 90637694 | 1 | RATING LABEL | JP |
