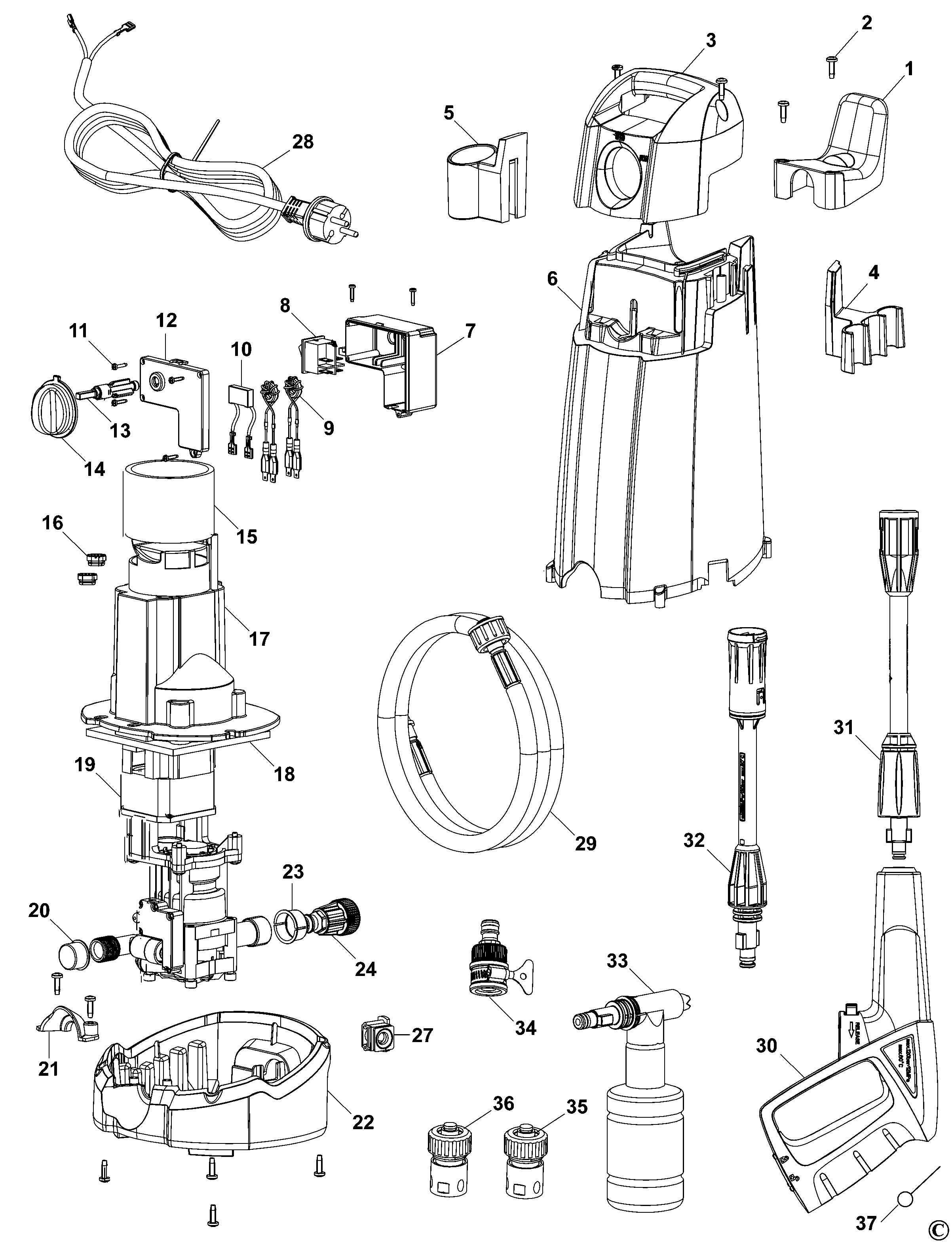

PW1200 PRESSURE WASHER Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004686-80 | 1 | HOLDER | Hose | JP | ||
| 2 | 1004686-81 | 10 | SCREW | M4.8 x 1.6mm | JP | ||
| 3 | 1004686-82 | 1 | HOUSING HANDLE | JP | |||
| 4 | 1004686-83 | 1 | HOLDER | Lance | JP | ||
| 5 | 1004686-84 | 1 | HOLDER | Gun | JP | ||
| 6 | 5170010-54 | 1 | HOUSING | JP | |||
| 7 | 1004686-86 | 1 | SWITCH COVER | JP | |||
| 8 | 1004686-87 | 1 | SWITCH | JP | |||
| 9 | 1004686-88 | 2 | INDUCTOR | JP | |||
| 10 | 1004686-89 | 1 | CAPACITOR | JP | |||
| 11 | 1004686-90 | 6 | SCREW | M2.9 x 1.3mm | JP | ||
| 12 | 1004686-91 | 1 | SWITCH COVER | JP | |||
| 13 | 1004686-92 | 1 | ACTUATOR | JP | |||
| 14 | 5170010-55 | 1 | KNOB | JP | |||
| 15 | 1004686-94 | 1 | COVER | JP | |||
| 16 | 1004686-95 | 2 | PLUG | JP | |||
| 17 | 1004686-96 | 1 | HOUSING MOTOR | JP | |||
| 18 | 1004686-97 | 1 | BOTTOM PLATE | JP | |||
| 19 | 5170010-56 | 1 | MOTOR & PUMP SA 115V | JP | |||
| 20 | 1004686-99 | 1 | CAP | JP | |||
| 21 | 1004687-00 | 1 | SUPPORT | JP | |||
| 22 | 1004687-01 | 1 | HOUSING LOWER | JP | |||
| 23 | 1004687-02 | 1 | CAP | JP | |||
| 24 | 1004687-03 | 1 | ADAPTOR | JP | |||
| 27 | 1004687-04 | 1 | CORD PROTECTOR | JP | |||
| 28 | 5170010-57 | 1 | CORDSET | JP | |||
| 29 | 1004688-07 | 1 | HOSE SA | PW1200 | JP | ||
| 30 | 1004687-06 | 1 | TRIGGER | JP | |||
| 31 | 1004687-07 | 1 | EXTENSION | Middle | JP | ||
| 32 | 5170002-41 | 1 | EXTENSION | JP | |||
| 35 | 5170010-58 | 1 | CONNECTOR | Yellow | JP | ||
| 36 | 5170010-59 | 1 | CONNECTING WIRE | Green | JP | ||
| 44 | 5170003-67 | 1 | PUMP SA | JP | |||
| 45 | 5170003-68 | 1 | HEAD SA | JP | |||
| 46 | 5170003-69 | 1 | NUT | JP | |||
| 47 | 5170003-70 | 1 | O RING | JP | |||
| 48 | 5170003-71 | 1 | VALVE | JP | |||
| 49 | 5170003-72 | 1 | SCREW | JP | |||
| 50 | 5170003-73 | 1 | HEAD | JP | |||
| 51 | 5170003-74 | 1 | SEAL | JP | |||
| 52 | 5170003-75 | 1 | VALVE | JP | |||
| 53 | 5170003-76 | 1 | CYLINDER SA | JP | |||
| 54 | 5170003-77 | 1 | BRACKET | JP | |||
| 55 | 5170003-78 | 1 | SEAL | JP | |||
| 56 | 5170003-79 | 1 | CYLINDER | JP | |||
| 57 | 5170003-80 | 1 | VALVE | JP | |||
| 58 | 5170003-81 | 1 | MICRO SWITCH | JP | |||
| 59 | 5170003-82 | 1 | VALVE | JP | |||
| 60 | 5170003-83 | 1 | PISTON KIT | JP | |||
| 61 | 5170003-84 | 1 | O RING | JP | |||
| 62 | 5170003-85 | 1 | PIN | JP | |||
| 63 | 5170003-86 | 1 | PIPE | JP | |||
| 64 | 5170003-87 | 1 | O RING | JP | |||
| 65 | 5170003-88 | 1 | FILTER | JP | |||
| 66 | 5170003-89 | 1 | GEARBOX SA | JP | |||
| 67 | 5170003-90 | 1 | SCREW | JP | |||
| 68 | 5170003-91 | 1 | WASHER | JP | |||
| 69 | 5170003-92 | 1 | BEARING | JP | |||
| 70 | 5170003-93 | 1 | DISC | JP | |||
| 71 | 5170003-94 | 1 | BEARING | JP | |||
| 72 | 5170003-95 | 1 | SEAL | JP | |||
| 73 | 5170003-96 | 1 | GEARBOX | JP | |||
| 74 | 5170003-97 | 1 | GEARSHAFT SA | JP | |||
| 75 | 5170003-98 | 1 | GEARSHAFT | JP | |||
| 76 | 5170003-99 | 1 | GEAR | JP | |||
| 77 | 5170004-00 | 1 | BEARING | JP | |||
| 78 | 5170004-01 | 1 | WASHER SPRING | JP | |||
| 79 | 5170004-02 | 1 | SCREW | JP | |||
| 80 | 5170004-03 | 1 | WASHER | JP | |||
| 81 | 5170010-61 | 1 | MOTOR | JP | |||
| 82 | 5170010-63 | 1 | BRUSH PAIR | JP | |||
| 83 | 5170010-65 | 1 | BRUSH SA | JP | |||
| 84 | 5170004-07 | 1 | RING | JP | |||
| 85 | 5170004-08 | 1 | SCREW | JP |
