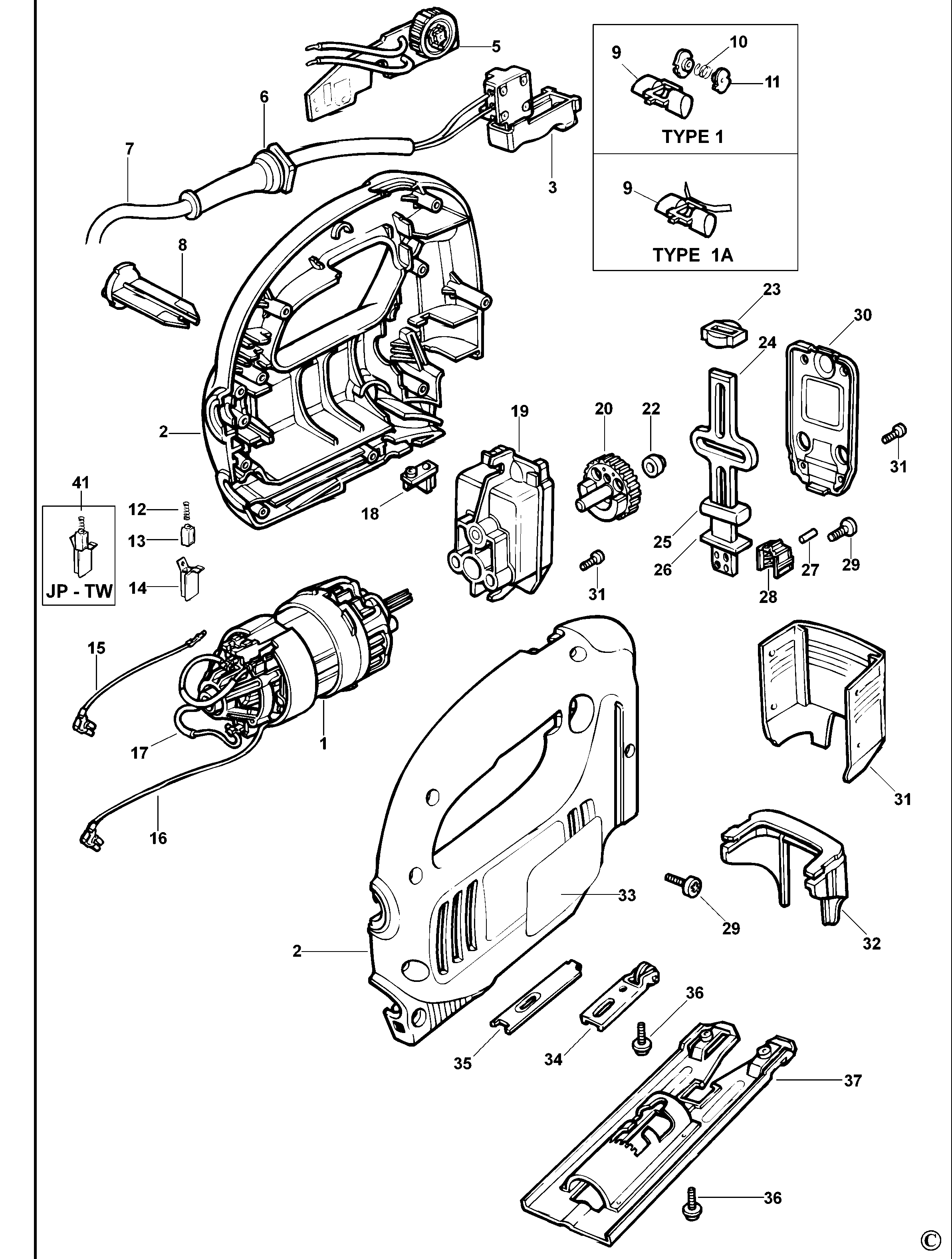

KS632E JIGSAW Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 000000-00 | 1 | NO LONGER AVAILABLE | JP | |||
| 2 | 580151-01 | 1 | CLAMSHELL SET | JP | |||
| 3 | 809483-01 | 1 | SWITCH | JP | |||
| 5 | 000000-00 | 1 | NO LONGER AVAILABLE | JP | |||
| 6 | 770235 | 1 | PROTECTOR | JP | |||
| 7 | 808704-14 | 1 | CORDSET | JP | JP | ||
| 8 | 369328 | 1 | REGULATOR | JP | |||
| 9 | 370282-00 | 1 | LOCK SA | TYPE 1 | JP | ||
| 10 | 748158 | 1 | SPRING | JP | |||
| 11 | 370966 | 2 | WASHER | JP | |||
| 12 | 847709 | 2 | SPRING | JP | |||
| 13 | 372523 | 2 | BRUSH | JP | |||
| 15 | 830393 | 1 | LEAD | JP | |||
| 16 | 372828 | 1 | LEAD | JP | |||
| 17 | 828446 | 2 | CHOKE SA | JP | |||
| 18 | 369620 | 1 | NUT | JP | |||
| 19 | 368564 | 1 | GEARCASE | JP | |||
| 20 | 368562 | 1 | GEAR | JP | |||
| 21 | 812171 | 6 | SCREW | JP | |||
| 22 | 492994-00 | 1 | ROLLER | JP | |||
| 23 | 810897 | 1 | BEARING | JP | |||
| 24 | 368465 | 1 | SHAFT | JP | |||
| 25 | 810893 | 1 | BEARING | JP | |||
| 26 | 847216 | 1 | SEAL | JP | |||
| 27 | 330041-11 | 2 | PIN | JP | |||
| 28 | 368382-00 | 1 | CLAMP | JP | |||
| 29 | 797123 | 2 | SCREW | JP | |||
| 30 | 368587 | 1 | COVER | JP | |||
| 31 | 369008 | 1 | GUARD | JP | |||
| 32 | 370584 | 1 | GUARD | JP | |||
| 33 | 369002-03 | 1 | BRAND LABEL | KS632E | JP | ||
| 34 | 368375-01 | 1 | SUPPORT SA | JP | |||
| 35 | 368857-00 | 1 | CLAMP | JP | |||
| 36 | 376409 | 2 | SCREW | JP | |||
| 37 | 369304-00 | 1 | SHOE SA | JP | |||
| 39 | 747329 | 9 | SCREW | JP | |||
| 41 | 832457 | 2 | BRUSHBOX SA | JP |
