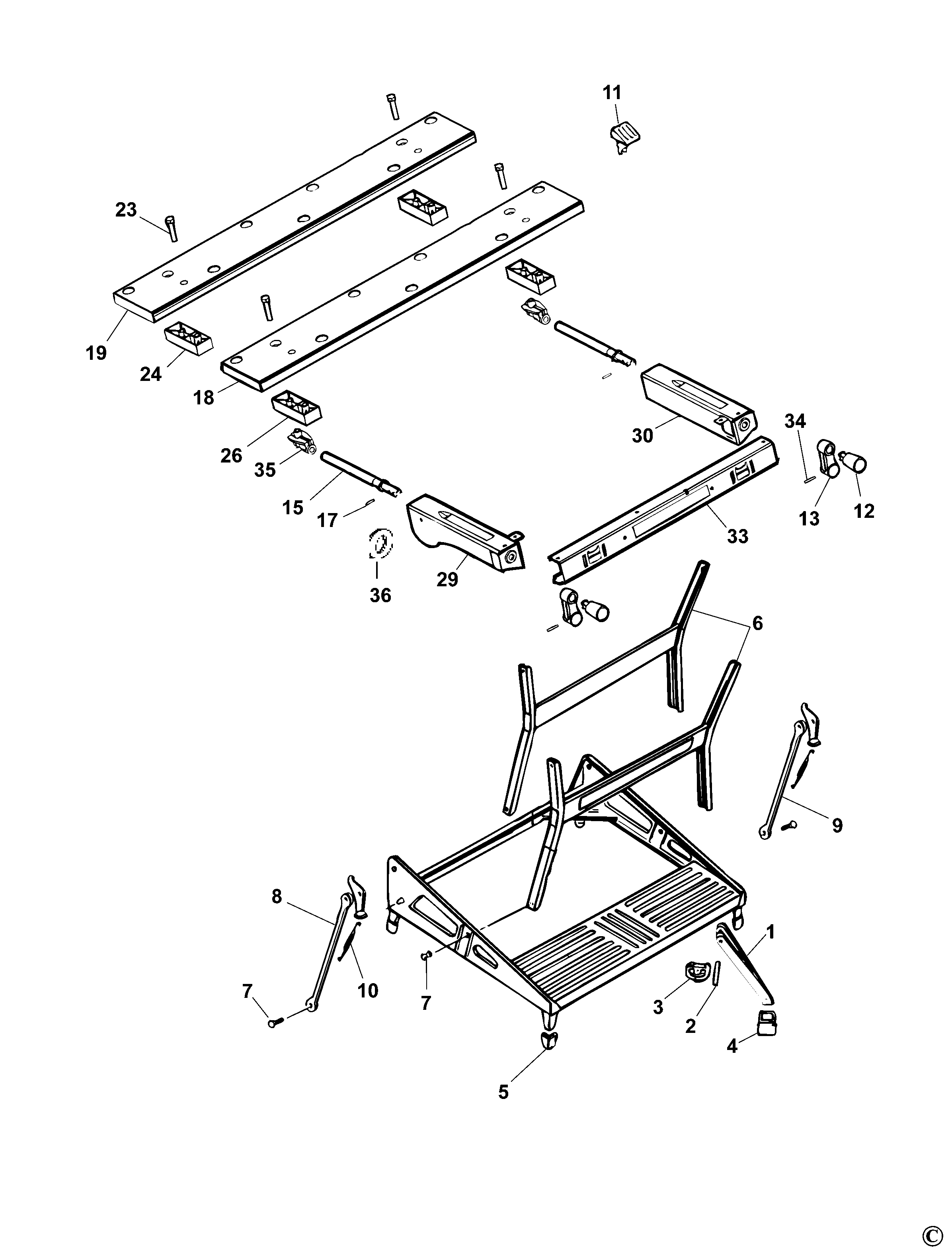

WM225 WORKMATE Type 5 | Drawings

Documents

Item No.	Product Number	Qty Per	Product Description	General Description	Other Info	Markets
1	242415-02	4	LEG			JP
1	242415-01	4	LEG			JP
2	242400-01	4	AXLE			JP
2	242400-01	4	AXLE			JP
3	242416-00	4	LATCH			JP
3	242416-00	4	LATCH			JP
4	242393-00	4	FOOT			JP
4	242393-00	4	FOOT			JP
5	242394-00	4	FOOT			JP
5	242394-00	4	FOOT			JP
6	242408-05	1	FRAME			JP
6	723262	2	FRAME			JP
7	242434-00	12	RIVET	5.95mm		JP
7	242434-00	10	RIVET	5.95mm		JP
8	242431-01	1	STAY LH			JP
8	242431-02	1	STAY LH			JP
9	242430-02	1	STAY RH			JP
9	242430-01	1	STAY RH			JP
10	242425-00	2	SPRING			JP
10	242854-00	2	SPRING			JP
11	807530-02	4	GRIP			JP
11	807530-02	4	GRIP			JP
12	242440-00	2	KNOB			JP
12	242440-00	2	KNOB			JP
13	242302-00	2	ARM			JP
15	242302-00	2	ARM			JP
15	429922-00	2	VICE SCREW			JP
17	429922-00	2	VICE SCREW			JP
17	242834-00	2	PIN			JP
18	5170033-15	1	VICE JAW		up and down side	JP
18	5170033-15	1	VICE JAW		up and down side	JP
19	5170033-15	1	VICE JAW		up and down side	JP
19	5170033-15	1	VICE JAW		up and down side	JP
19	5170033-15	1	VICE JAW		up and down side	JP
23	98025-40	4	BOLT			JP
23	98025-40	4	BOLT			JP
24	242436-01	2	BLOCK			JP
24	242445-01	2	NUT			JP
26	242436-02	2	BLOCK FRONT			JP
29	242824-05	1	BRACKET RH			JP
30	429922-09	1	BRACKET LH			JP
30	242823-05	1	BRACKET LH			JP
33	264520-03	1	LABEL			JP
33	242832-00	1	GUARD SA			JP
34	264520-02	1	IDENTITY LABEL			JP
34	242311-00	2	PIN			JP
35	242445-01	2	NUT			JP
