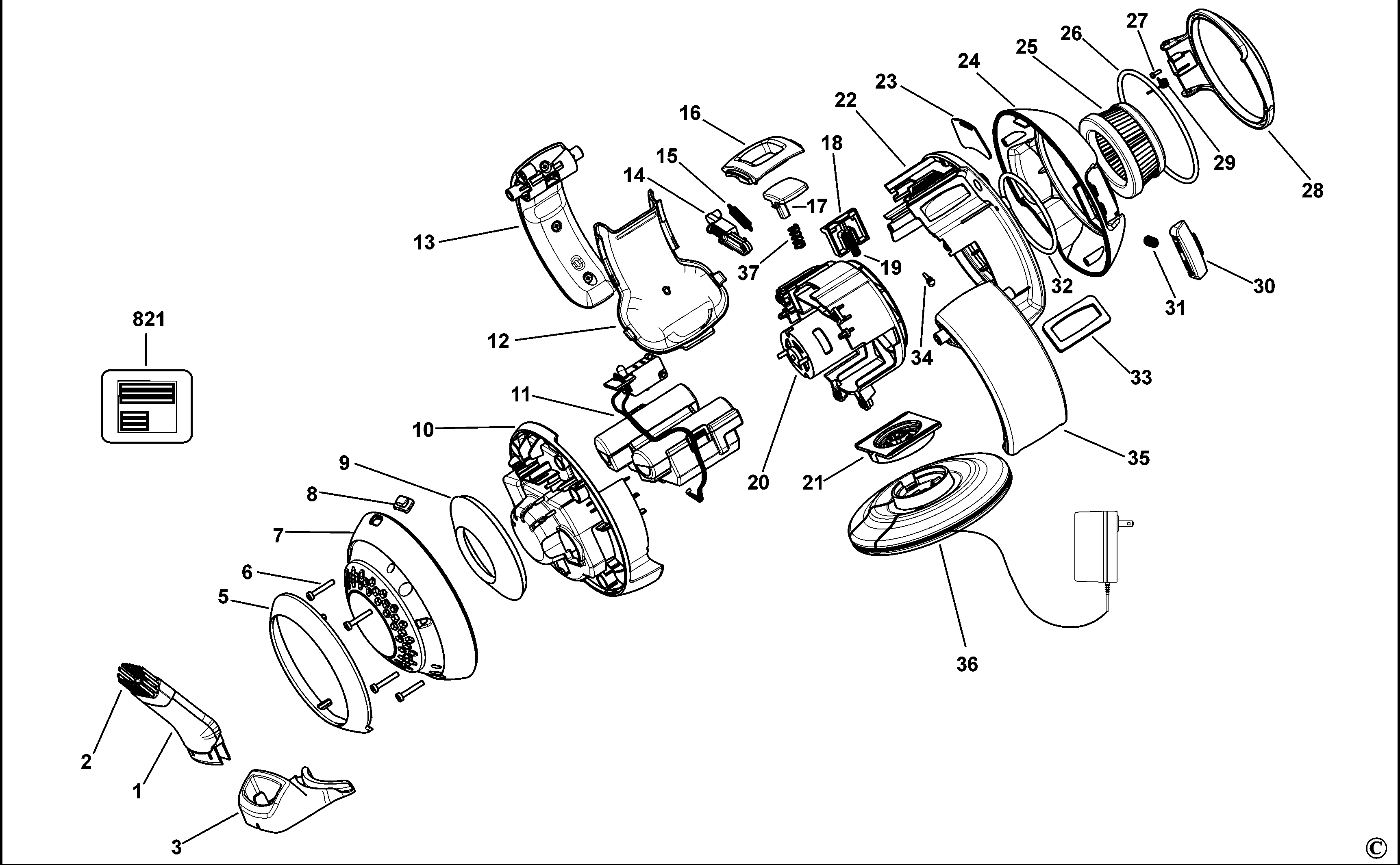

HOV115BW VACUUM CLEANER Type 1 | Drawings
Documents
Parts List
Save PDF
View Full Page
| Item No. | Product Number | Qty Per | Product Description | General Description | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90566315 | 1 | TOOL CREVICE | JP | |||
| 2 | 90566316 | 1 | BRUSH | JP | |||
| 3 | 90566314 | 1 | STAND | JP | |||
| 5 | 90566273 | 1 | INSERT | JP | |||
| 6 | 499903-00 | 4 | SCREW | JP | |||
| 7 | 90566271 | 1 | COVER | JP | |||
| 8 | 90566300 | 1 | LENS | JP | |||
| 9 | 90569457 | 1 | FOAM | JP | |||
| 10 | 90566322 | 1 | FLANGE | JP | |||
| 11 | 90638060 | 1 | BATTERY PACK | JP | |||
| 12 | 90571490 | 1 | BEZEL | JP | |||
| 13 | 90569342 | 1 | HANDLE SA | JP | |||
| 14 | 90569458 | 1 | LINK | JP | |||
| 15 | 90569353 | 1 | SPRING | JP | |||
| 16 | 90566286 | 1 | COVER | JP | |||
| 17 | 90571485 | 1 | BUTTON | JP | |||
| 18 | 90566301 | 1 | LATCH | JP | |||
| 19 | 90569659 | 1 | SPRING | JP | |||
| 20 | 90638056 | 1 | MOTOR SA | JP | |||
| 21 | 90639411 | 1 | CONTACT SA | JP | |||
| 22 | 90566283 | 1 | HOUSING | JP | |||
| 23 | 90571478 | 1 | FLAP | JP | |||
| 24 | 90566272 | 1 | COVER | JP | |||
| 25 | 90569443 | 1 | FILTER SA | JP | |||
| 26 | 90566275 | 1 | O RING | JP | |||
| 27 | 90567513 | 1 | SCREW | JP | |||
| 28 | 90639831 | 1 | DOOR | JP | |||
| 29 | 90569350 | 1 | SPRING | JP | |||
| 30 | 90566276 | 1 | LATCH | JP | |||
| 31 | 90569349 | 1 | SPRING | JP | |||
| 32 | 90569447 | 1 | O RING | JP | |||
| 33 | 90569442 | 1 | SEAL | JP | |||
| 34 | 90566303 | 1 | STOP | JP | |||
| 35 | 90589758 | 1 | NOZZLE | JP | |||
| 36 | 90638045 | 1 | CHARGER & BASE | JP | |||
| 37 | 90569354 | 1 | SPRING | JP | |||
| 821 | N601725 | 1 | RATING LABEL | JP |
