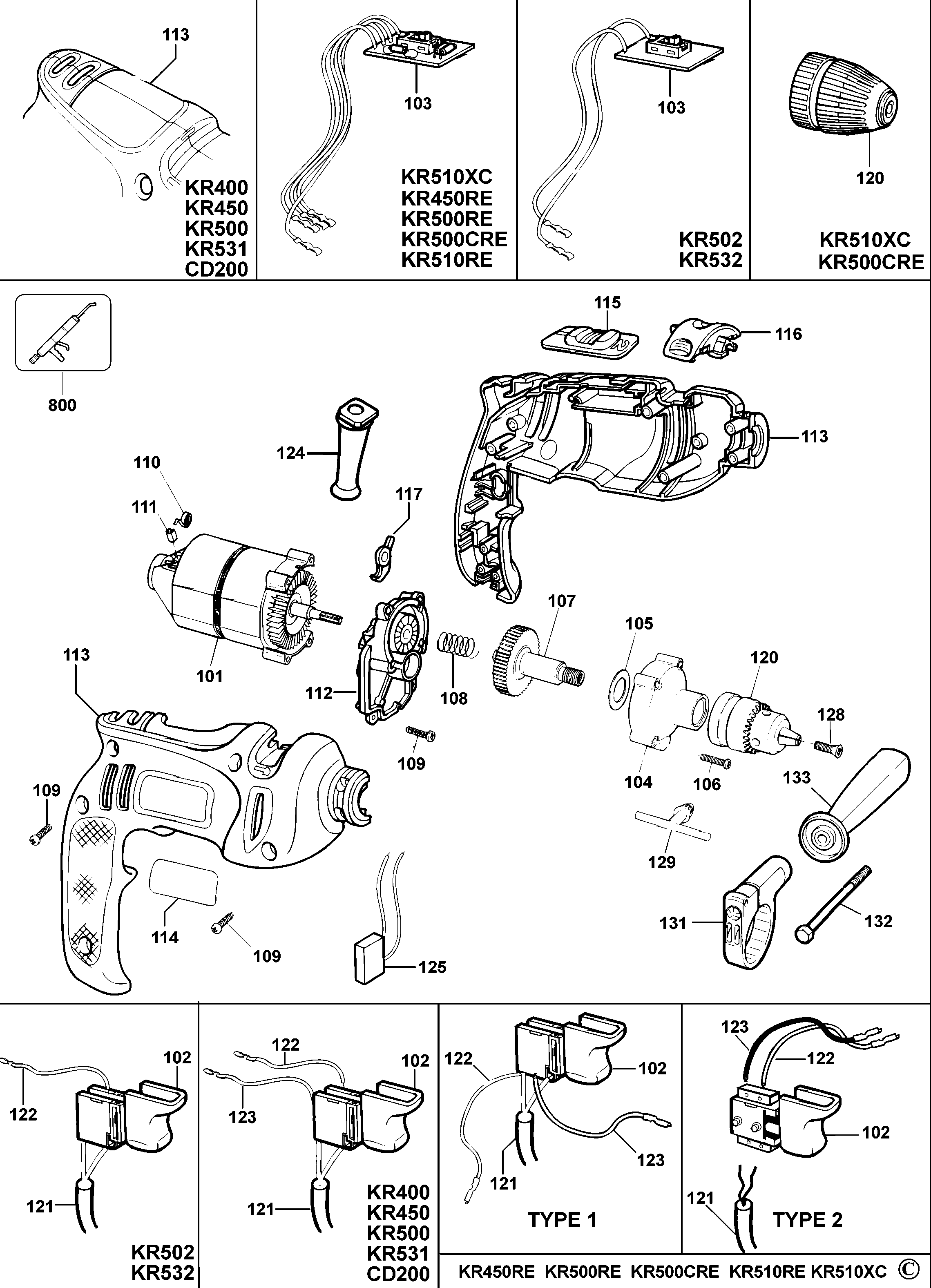

KR500CRE УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 576375-06 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | 230V | KR | ||
| 101 | 793419-15 | 1 | MOTOR 120V | 115V | KR | ||
| 102 | 376429-02 | 1 | SWITCH 115V | 115V | KR | ||
| 102 | 375158-01 | 1 | ВЫКЛЮЧАТЕЛЬ 240В | 230V | KR | ||
| 103 | 374217-04 | 1 | PCB 115V | 115V | KR | ||
| 103 | 374217-03 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | 230V | KR | ||
| 104 | 574298-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 105 | 812979 | 1 | УПОРНАЯ ШАЙБА | KR | |||
| 106 | 794097 | 4 | ВИНТ | KR | |||
| 107 | 572289-00 | 1 | ШПИНДЕЛЬ | KR | |||
| 108 | 821986 | 1 | ПРУЖИНА | KR | |||
| 109 | 747329 | 11 | ВИНТ | KR |  |
||
| 110 | 747634 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR | |||
| 111 | 832998-06 | 2 | ЩЁТКА | 230V | KR | ||
| 111 | 832998-05 | 2 | BRUSH 115V | 115V | KR |  |
|
| 112 | 376410-00 | 1 | КОРПУС ПОДШИПНИКА | KR | |||
| 113 | 375147-04 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | KR | |||
| 114 | 375148-06 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 115 | 375507-01 | 1 | ПОЛЗУН | KR | |||
| 116 | 375164-02 | 1 | ПРИВОД | KR | |||
| 117 | 375156-00 | 1 | УПОРНАЯ ПЛАСТИНА | KR | |
||
| 120 | 330033-15 | 1 | CHUCK 10MM | KR510RE | KR | ||
| 120 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | KR450RE - KR500RE | KR | |
|
| 120 | 586589-00L | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | KR500CRE | KR | |
|
| 121 | 330048-05 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | KR | |||
| 121 | 330048-05 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | KR | ||
| 121 | 330048-05 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | XK | KR | ||
| 121 | 808704-12 | 1 | КОМПЛЕКТ ПРОВОДОВ | B3 | KR | |
|
| 122 | 571509-00 | 1 | ПРОВОД В СБОРЕ | 115V | KR | ||
| 122 | 377470-00 | 1 | LEAD GREY | 230V | KR | ||
| 123 | 377468-00 | 1 | ПРОВОД КРАСНЫЙ | 230V | KR | ||
| 123 | 571508-00 | 1 | LEAD 115V | 115V | KR | ||
| 124 | 770236 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR510RE | KR | |
|
| 124 | 770236 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR450RE - KR500RE | KR | |
|
| 124 | 770235 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR500CRE | KR | |
|
| 125 | 807285-08 | 1 | КОНДЕНСАТОР | KR | |||
| 128 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | KR | |
||
| 129 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR450RE - KR500RE | KR | |
|
| 129 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | KR510RE | KR | |
|
| 131 | 376552-03 | 1 | ЗАЖИМ | KR | |
||
| 132 | 813918 | 1 | ВИНТ | KR | |
||
| 133 | 376555-05 | 1 | РУЧКА И КОЛПАЧОК В СБОРЕ | KR | |||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
