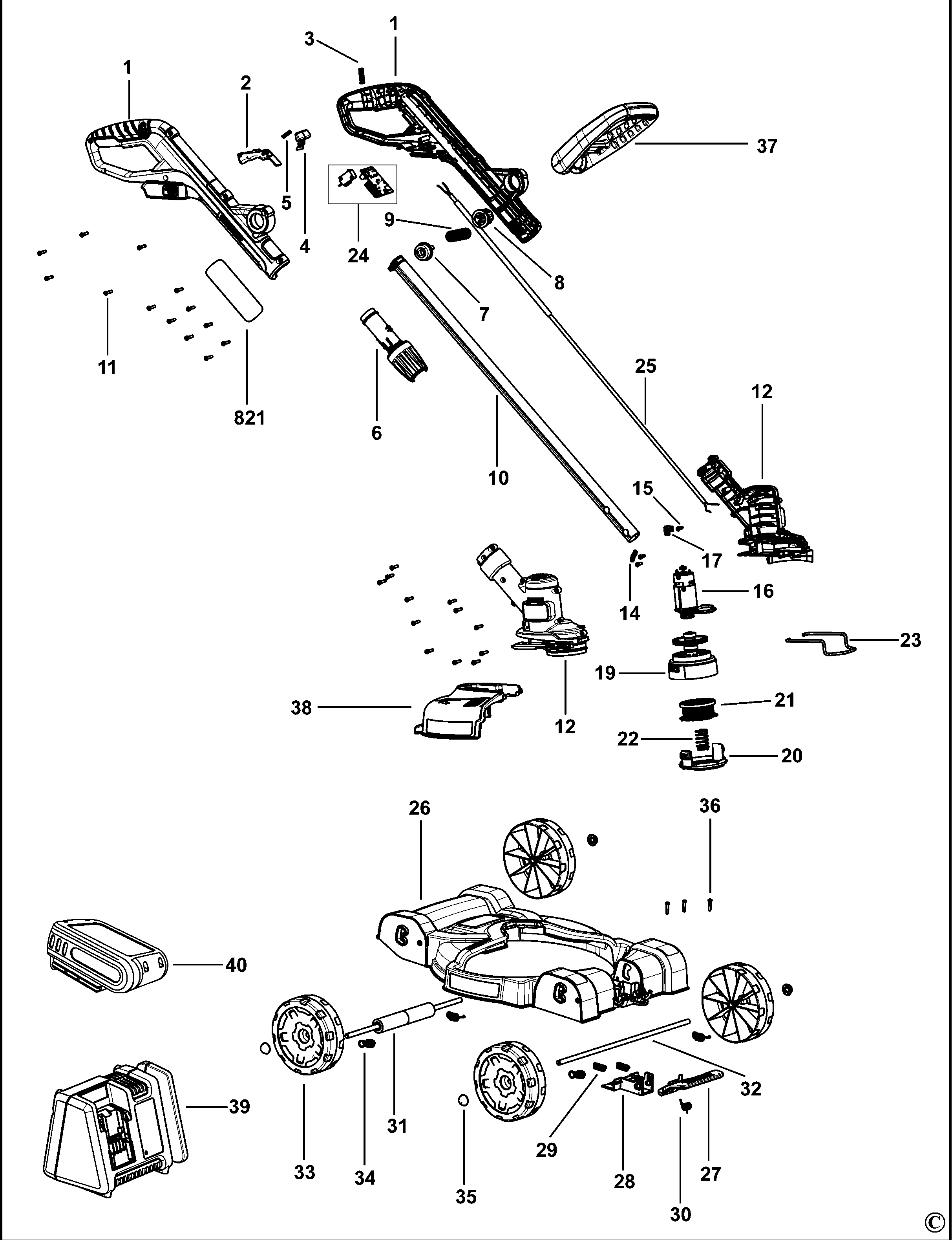

GCM18N АККУМУЛЯТОРНАЯ КОЛЁСНАЯ ГАЗОНОКОСИЛКА Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 90598453N | 1 | РУЧКА КОЖУХА | JP | |||
| 2 | 90553870 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP |  |
||
| 3 | 244053-00 | 1 | ПРУЖИНА | JP | |
||
| 4 | 90553935 | 1 | КНОПКА РАЗБЛОКИРОВКИ | JP | |
||
| 5 | 90559867 | 1 | ПРУЖИНА СЖАТИЯ | JP | |||
| 6 | 90559876-01 | 1 | ЦАНГА НА ВАЛ ЭЛЕКТРОДВИГАТЕЛЯ | JP | |||
| 7 | 90556608 | 1 | КНОПКА | JP | |
||
| 8 | 90554396-01N | 1 | КНОПКА | JP | |
||
| 9 | 90559866 | 1 | ПРУЖИНА | JP | |||
| 10 | N703864 | 1 | ТРУБА В СБОРЕ | JP | |
||
| 11 | 747329 | 27 | ВИНТ | JP |  |
||
| 12 | 90599552N | 1 | КОЖУХ ДВИГАТЕЛЯ В СБОРЕ | JP | |||
| 14 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 15 | 373158 | 3 | ВИНТ | JP | |
||
| 16 | 90616964-01 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | JP | |||
| 19 | 90559541-03 | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ | JP | |||
| 20 | 385022-03N | 1 | КРЫШКА КАТУШКИ | JP | |
||
| 21 | 90564281N | 1 | КАТУШКА С ЛЕСКОЙ | JP | |
||
| 22 | 90566944 | 1 | ПРУЖИНА | JP | |
||
| 23 | 90592826 | 1 | НАПРАВЛЯЮЩАЯ | JP | |||
| 24 | 90636722 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |||
| 25 | 90615577 | 1 | КАБЕЛЬ | JP | |||
| 26 | 90599418N | 1 | ДЕКА РЕЗАКА | JP | |||
| 27 | 90592843N | 1 | ПЕДАЛЬ | JP | |||
| 28 | 90592844N | 1 | ПОЛЗУН | JP | |||
| 29 | 90595787 | 2 | ПРУЖИНА СЖАТИЯ | JP | |||
| 30 | 90595786 | 1 | ТОРСИОННАЯ ПРУЖИНА | JP | |||
| 31 | 90596964 | 1 | ПЕРЕДНЯЯ ОСЬ | JP | |||
| 32 | 90595785 | 1 | ОСЬ | JP | |||
| 33 | 90577037 | 4 | КОЛЕСО В СБОРЕ | JP | |||
| 34 | 90570075 | 4 | ПРУЖИНА | JP | |
||
| 35 | 90574276 | 4 | СТОПОРНАЯ ШАЙБА | JP | |
||
| 36 | 747329 | 3 | ВИНТ | JP | |
||
| 37 | 90615547 | 1 | РУЧКА В СБОРЕ | JP | |||
| 38 | 90618111 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | JP | |||
| 39 | N520989 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ | JP | |||
| 40 | BL2018-JP | 1 | BATTERY PACK | BL2018-JP | JP | ||
| 821 | 90617050 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP |
