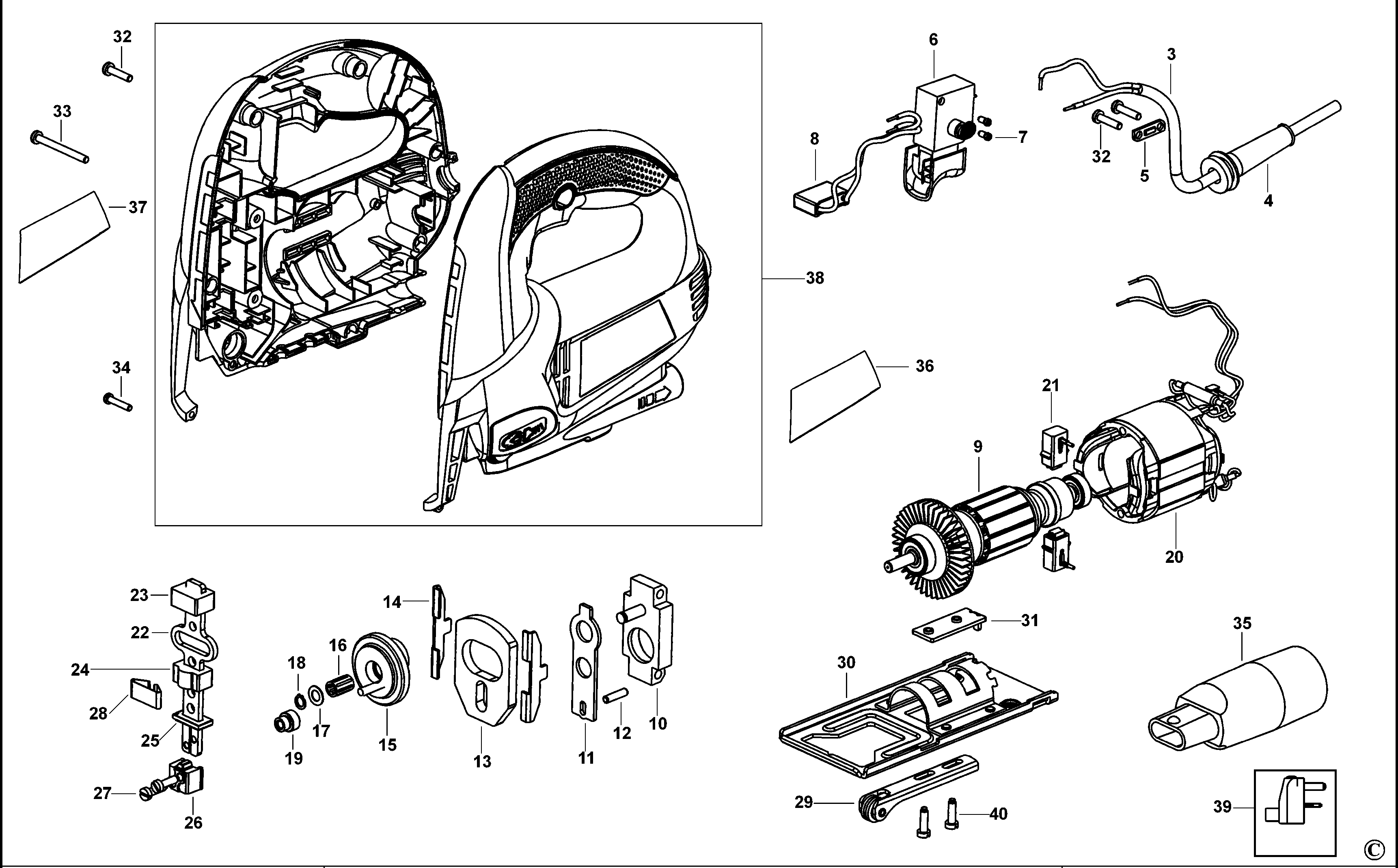

KS600E ЛОБЗИК Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 3 | 808704-12 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW |  |
||
| 4 | 148481-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 5 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW |  |
||
| 6 | 90528294 | 1 | ВЫКЛЮЧАТЕЛЬ | 120V | TW | ||
| 7 | 90512961 | 2 | ВИНТ | TW | |
||
| 8 | 90513112 | 1 | КОНДЕНСАТОР | TW | |
||
| 9 | 90520240 | 1 | ЯКОРЬ 120В | TW | |||
| 10 | 90510498 | 1 | ОПОРА ПОДШИПНИКА | TW | |
||
| 11 | 90510501 | 1 | ВИЛКА | TW | |
||
| 12 | 330041-07 | 1 | ШТИФТ | TW | |
||
| 13 | 90510500 | 1 | ПРОТИВОВЕС | TW | |
||
| 14 | 90510499 | 2 | НАПРАВЛЯЮЩАЯ | TW | |
||
| 15 | 90510503 | 1 | ШЕСТЕРНЯ В СБОРЕ | TW | |
||
| 16 | 90512896 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | TW | |
||
| 17 | 582717-00 | 1 | ШАЙБА | TW | |
||
| 18 | 90510502 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | 6 X 0.65 | TW | |
|
| 19 | 90510504 | 1 | ВЕДУЩИЙ РОЛИК | TW | |
||
| 20 | 90528278 | 1 | СТАТОР 120В | TW | |||
| 21 | 90525450 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | TW | |||
| 22 | 90512881 | 1 | ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫЙ ЭЛЕМЕНТ | TW | |
||
| 23 | 90510505 | 1 | ПОДШИПНИК | TW | |
||
| 24 | 90510509 | 1 | ПОДШИПНИК | TW | |
||
| 25 | 90510510 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 26 | 90515265 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | TW | |
||
| 27 | 797123 | 2 | ВИНТ | TW | |
||
| 28 | 90513143 | 1 | ПЛАСТИНЧАТАЯ ПРУЖИНА | TW | |
||
| 29 | 90512888 | 1 | ОПОРА РЕЖУЩЕГО ДИСКА В СБОРЕ | TW | |
||
| 30 | 90512884 | 1 | БАШМАК | TW | |
||
| 31 | 90512885 | 1 | ЗАМОК ПЛАСТИНЫ | TW | |
||
| 32 | 330019-03 | 8 | ВИНТ | TW | |
||
| 33 | 330019-07 | 2 | ВИНТ | TW | |
||
| 34 | 330019-00 | 1 | ВИНТ | M3x16 T10 PLASTITE | TW | |
|
| 35 | 368608 | 1 | АДАПТЕР ПЫЛЕУДАЛЕНИЯ | TW | |
||
| 36 | 90513704 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |
||
| 37 | N544177 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 38 | 90512878N | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |||
| 40 | 90519315 | 2 | ВИНТ | TW | |
