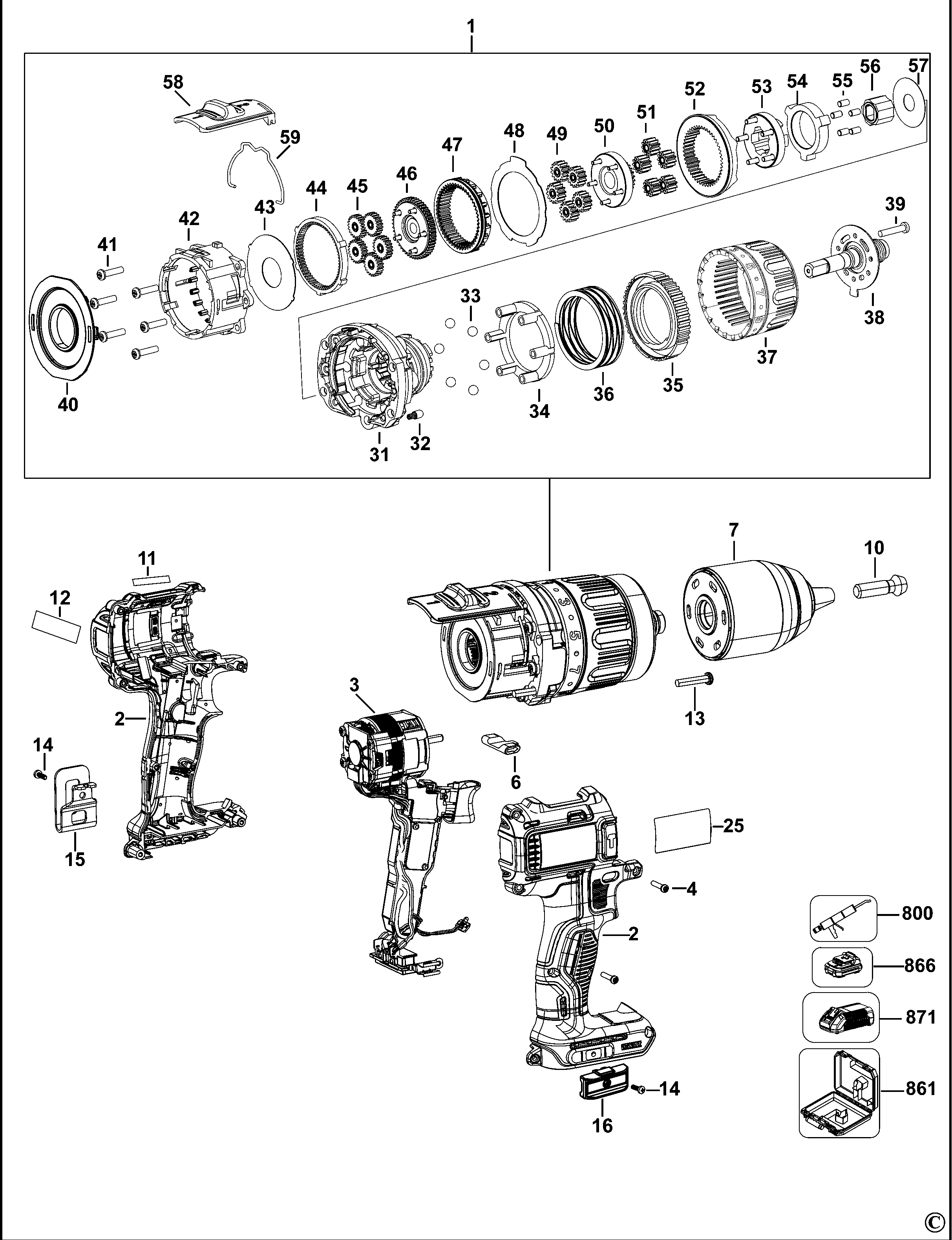

DCD790 АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N287496 | 1 | РЕДУКТОР В СБОРЕ | TW |  |
||
| 2 | N181495 | 1 | КОРПУС В КОМПЛЕКТЕ | TW | |
||
| 3 | N434176 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | 18V SBS | TW | |
|
| 4 | 682211-00 | 7 | ВИНТ | TW | |
||
| 6 | N399342 | 1 | ПРИВОД ВПЕР. / НАЗ. | TW | |
||
| 7 | N196034 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | metal Chuck | TW | |
|
| 10 | N092854 | 1 | ВИНТ | TW | |
||
| 11 | N237999 | 1 | ЭТИКЕТКА | 18V | TW |  |
|
| 12 | N298039 | 1 | ЭТИКЕТКА | TW | |
||
| 13 | N377990 | 4 | ВИНТ | TW | |
||
| 14 | N042665 | 2 | ВИНТ | TW | |
||
| 15 | N086039 | 1 | КРЮК | TW | |
||
| 16 | N095778 | 1 | ДЕРЖАТЕЛЬ БИТ | TW | |
||
| 25 | N424832 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 31 | N299702 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |
||
| 32 | 326467-00 | 1 | СТОПОР | TW | |
||
| 33 | N510716 | 6 | ШАРИК | STEEL, 5MM | TW | ||
| 34 | N036370 | 1 | КОЛЬЦО | TW | |
||
| 35 | N036372 | 1 | КРУТЯЩИЙ МОМЕНТ | TW | |
||
| 36 | N077956 | 1 | ПРУЖИНА | TW | |
||
| 37 | N181496 | 1 | ФЛАНЕЦ | TW | |
||
| 38 | N110038 | 1 | ШПИНДЕЛЬ В СБОРЕ | TW | |
||
| 39 | N039795 | 6 | ВИНТ | TW | |
||
| 40 | N148081 | 1 | АДАПТЕР | TW | |
||
| 41 | N075506 | 6 | ВИНТ | TW | |
||
| 42 | N033869 | 1 | КОРПУС РЕДУКТОРА | TW | |
||
| 43 | N063567 | 1 | ПЛАСТИНА | TW | |
||
| 44 | N030988 | 1 | ШЕСТЕРНЯ | TW | |
||
| 45 | N030999 | 5 | ШЕСТЕРНЯ | TW | |
||
| 46 | N124371 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 47 | N031079 | 1 | ШЕСТЕРНЯ | TW | |
||
| 48 | N032409 | 1 | ШАЙБА | TW | |
||
| 49 | N031080 | 5 | ШЕСТЕРНЯ | TW | |
||
| 50 | N122400 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 51 | N031083 | 5 | ШЕСТЕРНЯ | TW | |
||
| 52 | N078410 | 1 | ШЕСТЕРНЯ | TW | |
||
| 53 | N122401 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | TW | |
||
| 54 | N022985 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 55 | N093416 | 5 | РОЛИК | TW | |
||
| 56 | N157720 | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | TW | |
||
| 57 | N090435 | 1 | ШАЙБА | TW | |
||
| 58 | N035051 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | TW | |
||
| 59 | N035441 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | TW | |
||
| 800 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | TW | |
|
| 861 | N197072 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW | |
||
| 866 | DCB182-XJ | 2 | АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч | XR Li-Ion | TW | ||
| 866 | DCB180-XJ | 2 | АККУМ. БАТАРЕЯ, 18В-3,0А*ч-54Вт*ч | TW | |||
| 866 | DCB181-XJ | 2 | АККУМ. БАТАРЕЯ, 18В-1,5А*ч-27Вт*ч | TW | |||
| 871 | DCB105-TW | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | TW | TW | ||
| 871 | DCB101-NA | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | TW |
