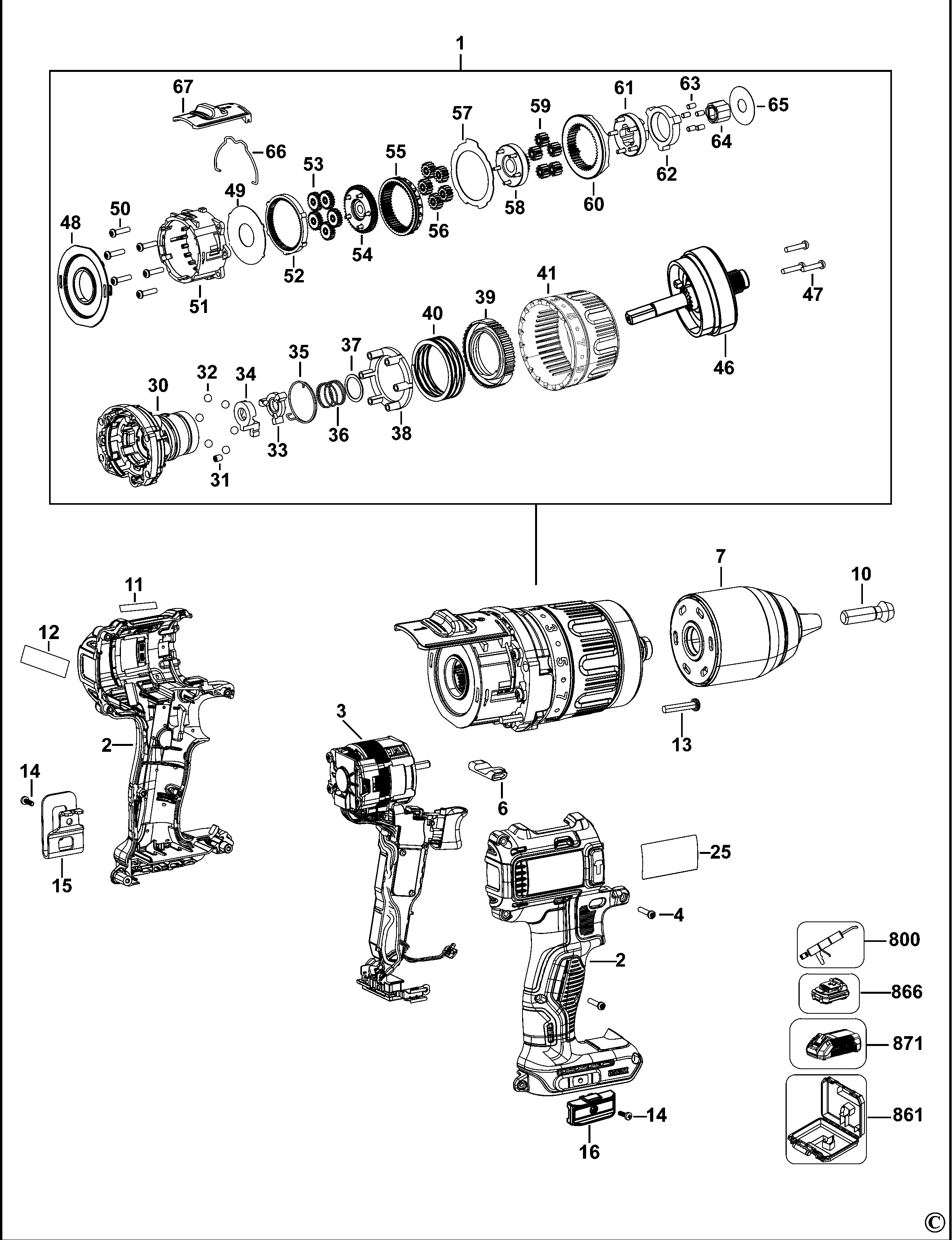

DCD795 АККУМУЛЯТОРНАЯ ДРЕЛЬ / ШУРУПОВЁРТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N287497 | 1 | РЕДУКТОР В СБОРЕ | A9 |  |
||
| 2 | N161260 | 1 | КОРПУС В КОМПЛЕКТЕ | A9 | |
||
| 3 | N434176 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | 18V SBS | A9 | |
|
| 4 | 682211-00 | 7 | ВИНТ | A9 | |
||
| 6 | N399342 | 1 | ПРИВОД ВПЕР. / НАЗ. | A9 | |
||
| 7 | N196034 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | metal Chuck | A9 | |
|
| 10 | N092854 | 1 | ВИНТ | A9 | |
||
| 11 | N237999 | 1 | ЭТИКЕТКА | 18V | A9 |  |
|
| 12 | N298039 | 1 | ЭТИКЕТКА | A9 | |
||
| 13 | N377990 | 4 | ВИНТ | A9 | |
||
| 14 | N042665 | 2 | ВИНТ | A9 | |
||
| 15 | N086039 | 1 | КРЮК | A9 | |
||
| 16 | N095778 | 1 | ДЕРЖАТЕЛЬ БИТ | A9 | |
||
| 25 | N483920 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 30 | N299719 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 31 | 326467-00 | 1 | СТОПОР | A9 | |
||
| 32 | N510716 | 6 | ШАРИК | STEEL, 5MM | A9 | ||
| 33 | N047986 | 1 | ХРАПОВОЙ МЕХАНИЗМ | A9 | |
||
| 34 | N047987 | 1 | ХРАПОВОЙ МЕХАНИЗМ | A9 | |
||
| 35 | N047989 | 1 | ПРУЖИНА | A9 | |
||
| 36 | N047988 | 1 | ПРУЖИНА | A9 | |
||
| 37 | N047985 | 1 | ШАЙБА | A9 | |
||
| 38 | N063688 | 1 | ПЛАСТИНА | A9 | |
||
| 39 | N036372 | 1 | КРУТЯЩИЙ МОМЕНТ | A9 | |
||
| 40 | N077956 | 1 | ПРУЖИНА | A9 | |
||
| 41 | N181497 | 1 | ФЛАНЕЦ | A9 | |
||
| 46 | N110039 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 47 | 682211-00 | 3 | ВИНТ | A9 | |
||
| 48 | N148081 | 1 | АДАПТЕР | A9 | |
||
| 49 | N063567 | 1 | ПЛАСТИНА | A9 | |
||
| 50 | N075506 | 6 | ВИНТ | A9 | |
||
| 51 | N033869 | 1 | КОРПУС РЕДУКТОРА | A9 | |
||
| 52 | N030988 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 53 | N030999 | 5 | ШЕСТЕРНЯ | A9 | |
||
| 54 | N124371 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 55 | N031079 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 56 | N031080 | 5 | ШЕСТЕРНЯ | A9 | |
||
| 57 | N032409 | 1 | ШАЙБА | A9 | |
||
| 58 | N122400 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 59 | N031083 | 5 | ШЕСТЕРНЯ | A9 | |
||
| 60 | N078410 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 61 | N122401 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | A9 | |
||
| 62 | N022985 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 63 | N093416 | 5 | РОЛИК | A9 | |
||
| 64 | N157720 | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | A9 | |
||
| 65 | N090435 | 1 | ШАЙБА | A9 | |
||
| 66 | N035441 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | A9 | |
||
| 67 | N035051 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |
||
| 800 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | A9 | |
|
| 861 | N197072 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
||
| 866 | DCB183-A9 | 1 | АККУМ. БАТАРЕЯ, 18В-2,0А*ч-36Вт*ч | A9 | |||
| 866 | DCB182-A9 | 2 | АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч | A9 | |||
| 871 | N431954 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 10,8В - 18В | A9 | |||
| 871 | DCB115-A9 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 10,8В - 18В | A9 |
