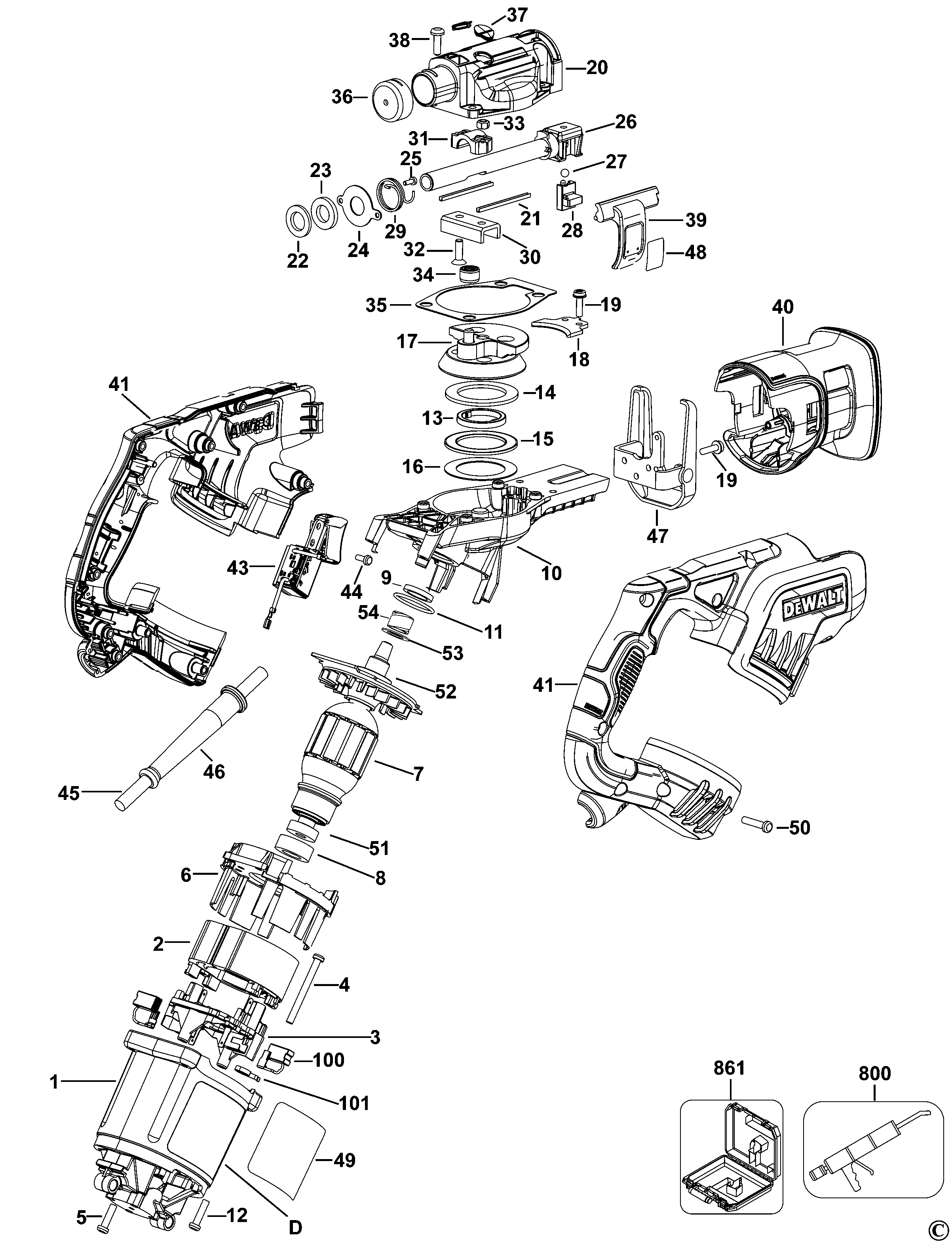

DWE357 САБЕЛЬНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N115655 | 1 | КОРПУС СТАТОРА | JP | |||
| 2 | 448719-80SV | 1 | FIELD 115V | JP |  |
||
| 3 | N159217 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | PM818 | JP | ||
| 4 | 330019-18 | 2 | ВИНТ | M4.55 x 50 PLASTIC THD FMG | JP | ||
| 5 | 330019-32 | 2 | ВИНТ | JP |  |
||
| 6 | N115654 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | JP | |
||
| 7 | N195824 | 1 | ЯКОРЬ В СБОРЕ | JP | |||
| 8 | 694432 | 1 | HOLDER BEARING | JP | |
||
| 9 | N143636 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | JP | |
||
| 10 | N195818 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | PKG'D N115638 | JP | |
|
| 11 | N129171 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |
||
| 12 | N130874 | 4 | ВИНТ | JP | |
||
| 13 | N143177 | 1 | ПРОСТАВКА | JP | |
||
| 14 | N124072 | 1 | УПОРНАЯ ШАЙБА | JP | |
||
| 15 | N115646 | 1 | THRUST BEARING | JP | |
||
| 16 | N115647 | 1 | УПОРНАЯ ШАЙБА | JP | |
||
| 17 | N195823 | 1 | ШЕСТЕРНЯ В СБОРЕ | PKG'D N115643 | JP | |
|
| 18 | N115642 | 1 | УПОРНАЯ ПЛАСТИНА | JP | |
||
| 19 | 142940-00 | 5 | ВИНТ | JP | |
||
| 20 | N195829 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | JP | |
||
| 21 | 621979-00 | 2 | ПОЛОСА | JP | |
||
| 22 | 618733-00 | 1 | УПЛОТНЕНИЕ | JP | |
||
| 23 | 618477-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | JP | |
||
| 24 | N020720 | 1 | ПЛОСКАЯ КРЫШКА | JP | |
||
| 25 | 330045-43 | 1 | ВИНТ | JP | |
||
| 26 | N026647 | 1 | ВАЛ В СБОРЕ | JP | |
||
| 27 | 000903-00 | 1 | ШАРИК | JP | |
||
| 28 | 622647-00 | 1 | ПОЛЗУН | <=2016 WK09 | JP | |
|
| 28 | N252639 | 1 | ПОЛЗУН | >2016 WK09 | JP | |
|
| 29 | 622659-00 | 1 | ТОРСИОННАЯ ПРУЖИНА | <=2016 WK09 | JP | |
|
| 29 | N426742 | 1 | ПРУЖИНА | >2016 WK09 | JP | |
|
| 30 | 658115-00 | 1 | ХОМУТ | JP | |
||
| 31 | 617000-00 | 1 | СЕДЛО | JP | |
||
| 32 | N191614 | 2 | ВИНТ | JP | |
||
| 33 | N191590 | 1 | КОНТРГАЙКА | JP | |
||
| 34 | N021857 | 1 | ПОДШИПНИК | JP | |
||
| 35 | N115641 | 1 | ПРОКЛАДКА | JP | |
||
| 36 | N115637 | 1 | КОЛПАЧОК | JP | |
||
| 37 | N131037 | 1 | КРЫШКА | JP | |
||
| 38 | 144457-02 | 4 | ВИНТ | JP | |
||
| 39 | N115631 | 1 | РЫЧАГ В СБОРЕ | JP | |
||
| 40 | N115626 | 1 | ЧЕХОЛ | JP | |
||
| 41 | N115623 | 1 | КОРПУС В КОМПЛЕКТЕ | JP | |
||
| 43 | N054930SV | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |||
| 44 | 330019-01 | 1 | ВИНТ | JP | |
||
| 45 | N175643 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | JP | ||
| 46 | 148809-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | NPP | JP | |
|
| 47 | N226256 | 1 | БАШМАК В СБОРЕ | JP | |
||
| 48 | N145237 | 1 | ЭТИКЕТКА | BLADE RELEASE | JP | ||
| 49 | N279265 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DWE357 JP01 | JP | ||
| 50 | 330019-13 | 9 | ВИНТ | M4X19 T20 | JP | |
|
| 51 | 330003-05 | 1 | ПОДШИПНИК | JP | |||
| 52 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | JP | |
|
| 100 | 5140129-52 | 1 | ПАРА ЩЁТОК | JP | |||
| 101 | 383387-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | JP | |
||
| 800 | 429698-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | BD-L 2 | JP | |
|
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | JP | |
|
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | JP | |
||
| 861 | N152704 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | JP | |
