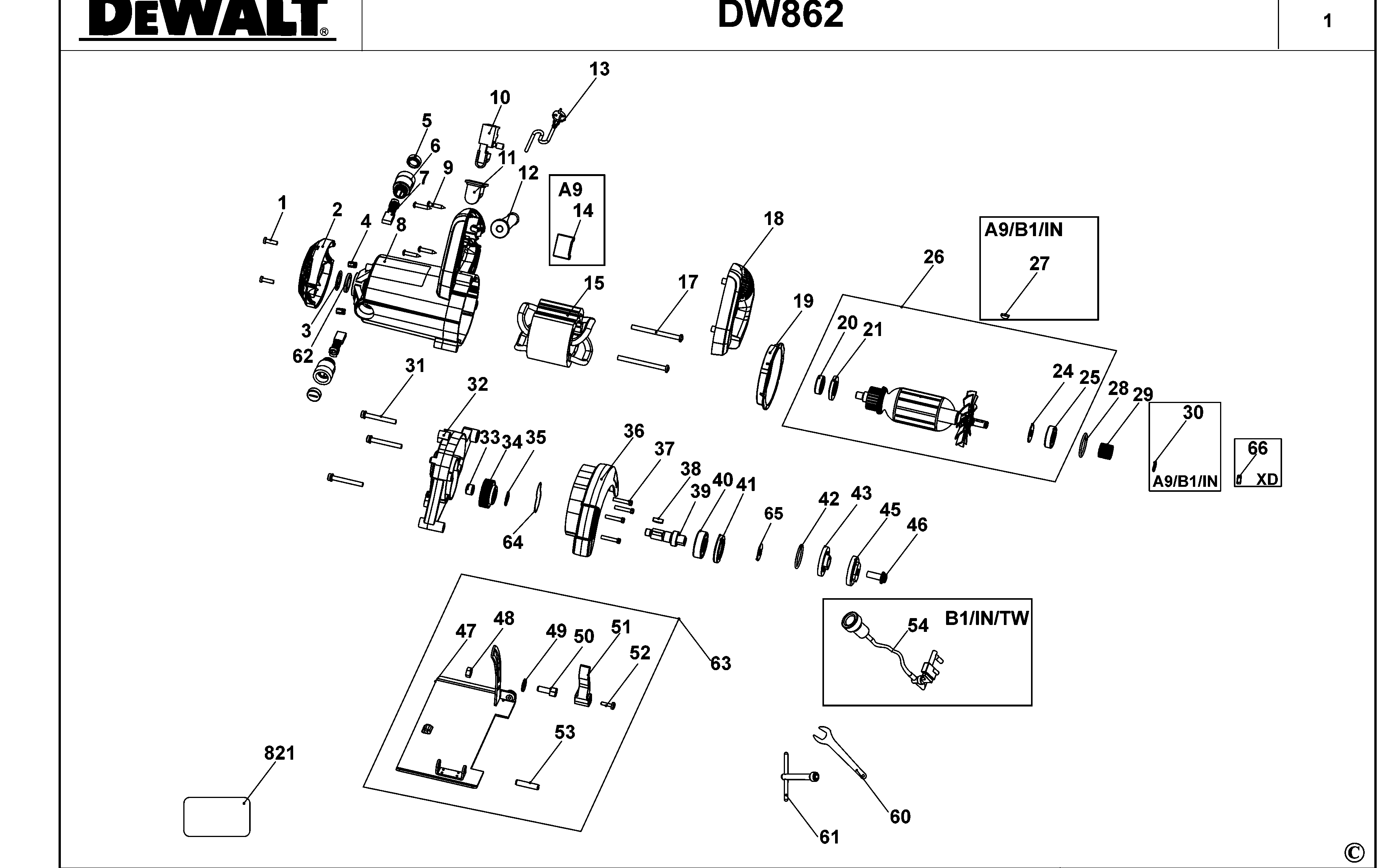

DW862B ПЛИТКОРЕЗ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5140145-44 | 2 | ВИНТ | TW | |||
| 2 | 5140145-45 | 1 | ТОРЦЕВАЯ КРЫШКА | TW | |||
| 3 | 5140145-46 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 4 | 5140145-47 | 2 | КОМПЛЕКТ БОЛТОВ | TW | |||
| 5 | 5140145-48 | 2 | КОЛПАЧОК ЩЁТКИ | TW | |||
| 6 | 5140145-49 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | TW | |||
| 7 | 5140145-51 | 1 | ПАРА ЩЁТОК | TW | |||
| 8 | 5140145-52 | 1 | КОЖУХ ДВИГАТЕЛЯ | TW | |||
| 9 | 5140145-53 | 4 | ВИНТ | TW | |||
| 10 | N391760 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 11 | N391761 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | TW | |||
| 12 | 5140145-57 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 13 | N412451 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 14 | N391088 | 1 | КОНДЕНСАТОР | TW | |||
| 15 | N391758 | 1 | СТАТОР В СБОРЕ | TW | |||
| 17 | 5140145-62 | 2 | ВИНТ | TW | |||
| 18 | 5140145-63 | 1 | HANDLE | TW | |||
| 19 | 5140145-64 | 1 | ОТРАЖАТЕЛЬ | TW | |||
| 20 | N391073 | 1 | ПОДШИПНИК | TW | |||
| 21 | N391072 | 1 | ИЗОЛЯЦИОННОЕ ПРОМЕЖУТОЧНОЕ КОЛЬЦО | TW | |||
| 24 | N391074 | 1 | ШАЙБА | TW | |||
| 25 | N391075 | 1 | ПОДШИПНИК | TW | |||
| 26 | N412499 | 1 | ЯКОРЬ В СБОРЕ | TW | |||
| 27 | 5140145-67 | 1 | КЛЮЧ | TW | |||
| 28 | 5140145-68 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 29 | 5140145-69 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |||
| 30 | 5140145-70 | 1 | КОЛЬЦО | TW | |||
| 31 | 5140145-71 | 3 | ВИНТ | TW | |||
| 32 | 5140145-72 | 1 | КОРПУС РЕДУКТОРА | TW | |||
| 33 | 5140145-73 | 1 | ПОДШИПНИК | TW | |||
| 34 | 5140145-74 | 1 | ШЕСТЕРНЯ | TW | |||
| 35 | 5140145-75 | 1 | КОЛЬЦО | TW | |||
| 36 | 5140145-76 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |||
| 37 | 5140145-77 | 4 | ВИНТ | TW | |||
| 38 | 5140145-78 | 1 | КЛЮЧ | TW | |||
| 39 | 5140145-79 | 1 | ВЫХОДНОЙ ВАЛ | TW | |||
| 40 | 5140145-80 | 1 | ПОДШИПНИК | TW | |||
| 41 | N391102 | 1 | ГАЙКА | TW | |||
| 42 | 5140145-82 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 43 | 5140145-83 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | TW | |||
| 45 | 5140145-84 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | TW | |||
| 46 | 5140145-85 | 1 | БОЛТ | TW | |||
| 47 | N397415 | 1 | ОПОРНАЯ ПЛИТА | TW | |||
| 48 | N391065 | 1 | ГАЙКА | TW | |||
| 49 | N391066 | 1 | ШАЙБА | TW | |||
| 50 | N391067 | 1 | ВИНТ | TW | |||
| 51 | N391068 | 1 | РУЧКА | TW | |||
| 52 | N391069 | 1 | БОЛТ | M4 | TW | ||
| 53 | N391064 | 1 | ВАГОННЫЙ БОЛТ | TW | |||
| 54 | 5140145-86 | 1 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ В СБОРЕ | TW | |||
| 60 | 5140145-87 | 1 | ГАЕЧНЫЙ КЛЮЧ | TW | |||
| 61 | 5140145-88 | 1 | РОЗЕТКА | TW | |||
| 62 | 5140145-89 | 1 | ШАЙБА | TW | |||
| 63 | N397610 | 1 | ОПОРНАЯ ПЛИТА В СБОРЕ | TW | |||
| 64 | N391106 | 1 | ПРОКЛАДКА | WATERPROOF PAPER PAD | TW | ||
| 65 | N391090 | 1 | ШАЙБА | HEAT-TREATED | TW | ||
| 821 | N424955 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW |
