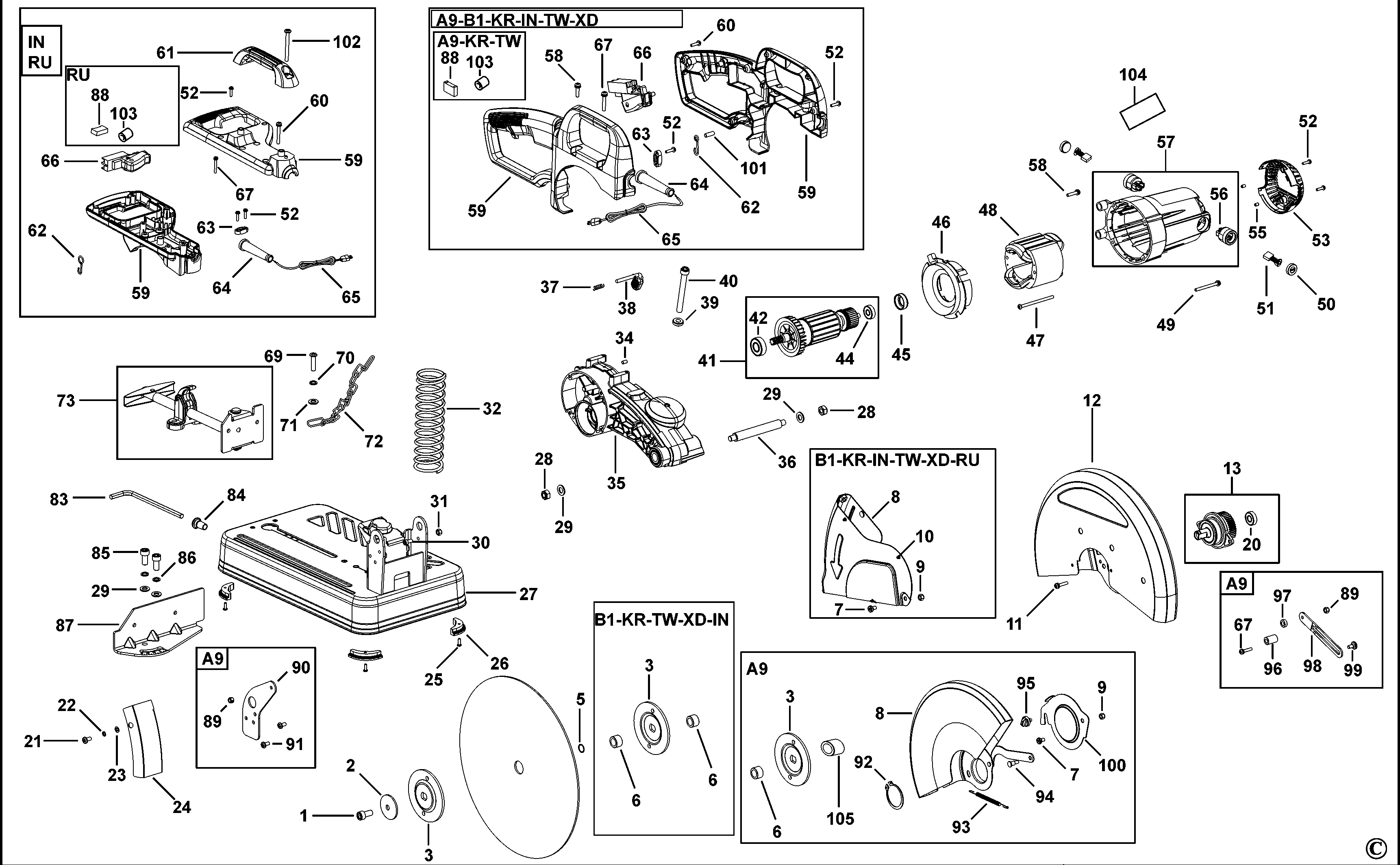

D28710 ОТРЕЗНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N085909 | 1 | ВИНТ | A9 |  |
||
| 2 | N085898 | 1 | ШАЙБА | A9 | |
||
| 3 | N085893 | 2 | ФЛАНЕЦ | A9 | |
||
| 5 | N085972 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 6 | N085971 | 1 | АДАПТЕР | A9 | |
||
| 7 | N085903 | 1 | ВИНТ | A9 | |||
| 8 | N095611 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |||
| 9 | N085883 | 1 | ГАЙКА | A9 | |||
| 11 | N085889 | 4 | ВИНТ | A9 | |||
| 12 | N095613 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |||
| 13 | N095800 | 1 | ШЕСТЕРНЯ И ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 20 | N085923 | 1 | ПОДШИПНИК | A9 | |||
| 21 | N085910 | 1 | ВИНТ | A9 | |||
| 22 | N085885 | 1 | СТОПОРНАЯ ШАЙБА | A9 | |||
| 23 | N085908 | 1 | ШАЙБА | A9 | |||
| 24 | N085906 | 1 | ЗАДНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 25 | N085948 | 4 | ВИНТ | A9 | |||
| 26 | N085949 | 4 | НОЖКА | A9 | |||
| 27 | N190850 | 1 | ОСНОВАНИЕ В СБОРЕ | A9 | A9 | ||
| 28 | N085952 | 2 | ГАЙКА | A9 | |||
| 29 | N085955 | 4 | ШАЙБА | A9 | |||
| 30 | N085947 | 1 | ВИНТ | A9 | |||
| 31 | N085954 | 1 | ГАЙКА | A9 | |||
| 32 | N085890 | 1 | ПРУЖИНА СЖАТИЯ | A9 | |||
| 34 | N085880 | 1 | ПРОБКА | A9 | |||
| 35 | N085891 | 1 | РЫЧАГ | A9 | |
||
| 36 | N085950 | 1 | ШТИФТ | A9 | |
||
| 37 | N085881 | 1 | ПРУЖИНА | A9 | |||
| 38 | N085879 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |||
| 39 | N085897 | 1 | ГАЙКА | A9 | |||
| 40 | N085896 | 1 | ВИНТ | A9 | |||
| 41 | N085931 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 42 | N085930 | 1 | ПОДШИПНИК | A9 | |
||
| 44 | N085929 | 1 | ПОДШИПНИК | A9 | |
||
| 45 | N085933 | 1 | РЕЗИНОВЫЙ ЧЕХОЛ | A9 | |
||
| 46 | N085941 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |||
| 47 | N085939 | 2 | ВИНТ | A9 | |
||
| 48 | N085944 | 1 | СТАТОР В СБОРЕ 230В | A9 | |
||
| 49 | N085936 | 4 | ВИНТ | A9 | |
||
| 50 | N085940 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |
||
| 51 | N097998 | 1 | ПАРА ЩЁТОК 230В | A9 | |||
| 52 | N085934 | 13 | ВИНТ | A9 | |||
| 53 | N085937 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 55 | N085946 | 2 | ВИНТ | A9 | |||
| 56 | N085935 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 57 | N097999 | 1 | КОРПУС СТАТОРА В СБОРЕ | A9 | |||
| 58 | N085945 | 4 | ВИНТ | A9 | |||
| 59 | N098001 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 60 | N086235 | 1 | ВИНТ | A9 | |||
| 62 | N095116 | 1 | КРЮК ЗАМКА | A9 | |||
| 63 | N085964 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |||
| 64 | N085957 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 65 | N095251 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 66 | N110958 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |||
| 67 | N085966 | 2 | ВИНТ | A9 | |||
| 69 | N085905 | 2 | ВИНТ | A9 | |||
| 70 | N085899 | 2 | СТОПОРНАЯ ШАЙБА | D8 | A9 | ||
| 71 | N085895 | 2 | ШАЙБА | A9 | |||
| 72 | N085907 | 1 | ЦЕПЬ | A9 | |
||
| 73 | N085916 | 1 | ПОДВИЖНАЯ ГУБКА ТИСКОВ | A9 | |
||
| 83 | N085914 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | A9 | |
||
| 84 | N085919 | 1 | ПАТРОН | A9 | |||
| 85 | N085918 | 2 | ВИНТ | A9 |  |
||
| 86 | N085917 | 2 | СТОПОРНАЯ ШАЙБА | A9 | |
||
| 87 | N085886 | 1 | НАПРАВЛЯЮЩАЯ | A9 | |||
| 88 | N085959 | 1 | КОНДЕНСАТОР | A9 | |||
| 89 | N095758 | 2 | ГАЙКА | M6 | A9 | ||
| 90 | N095614 | 1 | КРОНШТЕЙН | A9 | |||
| 91 | N095759 | 2 | ВИНТ | M5 x 15 | A9 | ||
| 92 | N095760 | 1 | КОЛЬЦО | A9 | |||
| 93 | N095615 | 1 | ПРУЖИНА | A9 | |||
| 94 | N095761 | 1 | ВИНТ | M6 x 19.8 | A9 | ||
| 95 | N095616 | 1 | РУЧКА | A9 | |||
| 96 | N095617 | 1 | ВТУЛКА | A9 | |||
| 97 | N095618 | 1 | АДАПТЕР | A9 | |||
| 98 | N095619 | 1 | КРОНШТЕЙН | A9 | |||
| 99 | N095762 | 1 | ВИНТ | M6 x 10 | A9 | ||
| 100 | N095612 | 1 | ПЛАСТИНА | A9 | |||
| 101 | N086237 | 1 | ШТИФТ | A9 | |||
| 103 | N110959 | 1 | КОЛЬЦО | A9 | |||
| 105 | N454782 | 1 | АДАПТЕР | A9 |
