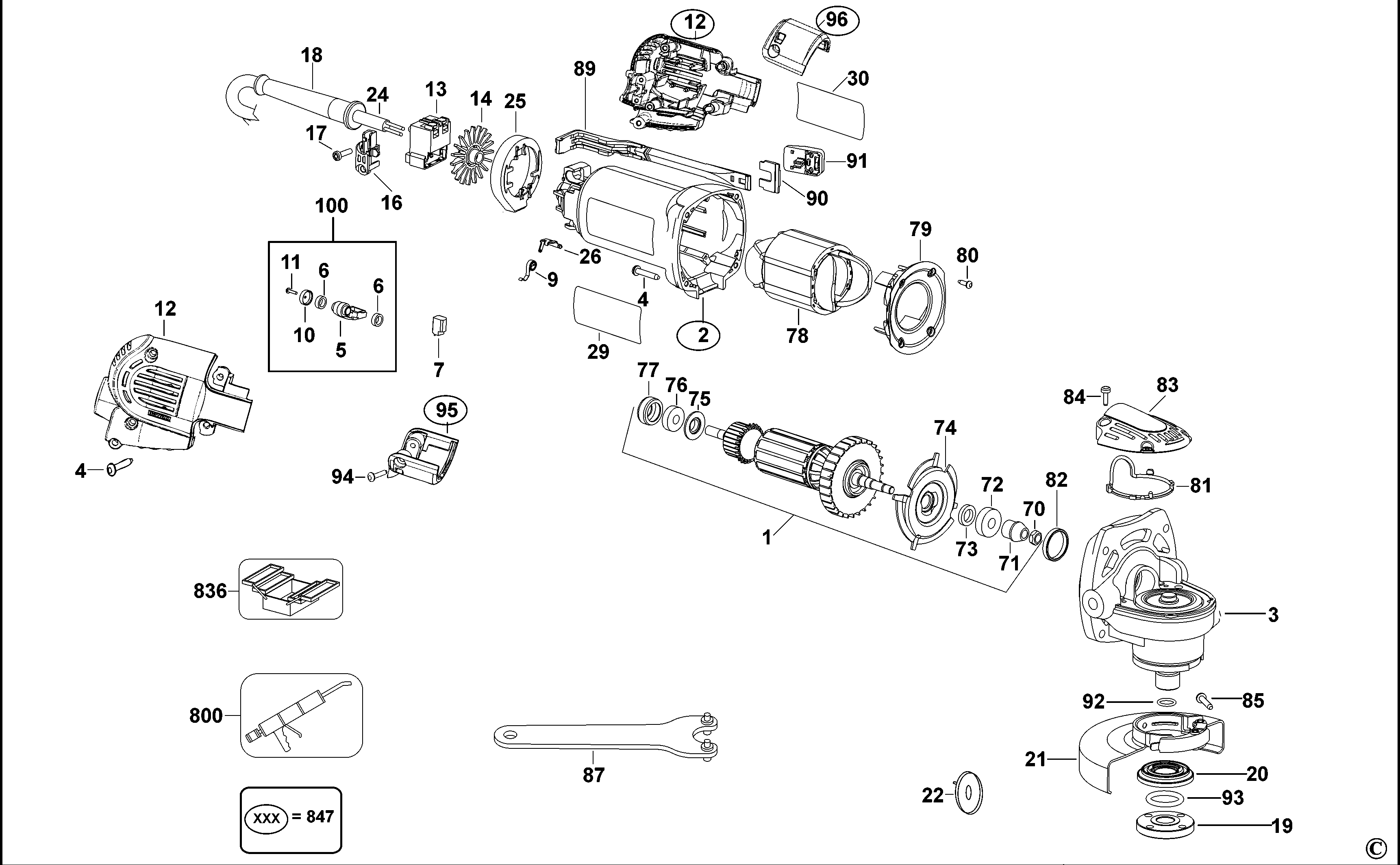

D28112X МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N014350 | 1 | ЯКОРЬ 120В | TW | |||
| 2 | N016558 | 1 | КОРПУС СТАТОРА | TW | |||
| 3 | 623586-08 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |||
| 4 | 330065-31 | 7 | ПЛАСТИКОВЫЙ ВИНТ | TW |  |
||
| 5 | 648743-00 | 2 | РЫЧАГ | BRUSH | TW | |
|
| 6 | 623592-00 | 4 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 7 | N035673 | 1 | BRUSH PAIR 120V | TW | |||
| 9 | 648613-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | TW | |
||
| 10 | 623591-00 | 2 | КОЛПАЧОК ЩЁТКИ | TW | |
||
| 11 | 593685-00 | 2 | ВИНТ | M1.8x8 THD FRMG | TW | |
|
| 12 | N191771 | 1 | РУЧКА В СБОРЕ | TW | |||
| 13 | 945614-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |
||
| 14 | N055787 | 1 | СЕПАРАТОР | Particle | TW |  |
|
| 16 | 623612-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 17 | 330019-03 | 1 | ВИНТ | TW | |
||
| 18 | 403395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |
||
| 19 | 656927-00 | 1 | ГАЙКА | TW | |||
| 20 | 633257-01 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | TW | |||
| 21 | 636116-03 | 1 | ЗАЩИТНЫЙ КОЖУХ | TW | |||
| 22 | 639694-00 | 1 | СПЕЦИАЛЬНАЯ ШАЙБА | TW | |||
| 24 | 330113-19 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 25 | 637616-00 | 1 | ОТРАЖАТЕЛЬ | TW | |
||
| 26 | 623593-00 | 1 | КЛЕММА | TW | |
||
| 29 | N522258 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 30 | 635892-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |
||
| 70 | 604484-00 | 1 | ГАЙКА | TW | |
||
| 71 | 657180-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |
||
| 72 | 605040-11 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | 608 (8 x 22 x 7) | TW | |
|
| 73 | 623617-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 74 | N422242 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 75 | 623613-00 | 1 | ШАЙБА | TW | |
||
| 76 | 605040-02 | 1 | ПОДШИПНИК | TW | |
||
| 77 | 641823-00 | 1 | ВТУЛКА | TW | |
||
| 78 | 624764-17 | 1 | СТАТОР В СБОРЕ | TW | |||
| 79 | 623572-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |
||
| 80 | 330065-25 | 4 | ВИНТ | TW | |
||
| 81 | 623618-00 | 1 | ПРОКЛАДКА | TW | |
||
| 82 | 611492-00 | 1 | ВТУЛКА | TW | |
||
| 83 | 623562-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |
||
| 84 | 385676-01 | 4 | ВИНТ | TW | |
||
| 85 | 631609-02 | 1 | ВИНТ | M5x16 SPECIAL | TW | |
|
| 87 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | TW | |
||
| 89 | 623610-00 | 1 | ЗВЕНО РЫЧАГА | TW | |
||
| 90 | 644326-00 | 1 | БЛОКИРОВКА ШИНЫ | LOCK | TW | |
|
| 91 | 623608-00 | 1 | КНОПКА ПУСК | TW | |
||
| 92 | 637162-01 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 93 | 637162-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 94 | 330065-33 | 2 | ВИНТ | TW | |||
| 95 | N019969 | 1 | КРЫШКА ЩЁТКИ | TW | |||
| 96 | N019968 | 1 | КРЫШКА ЩЁТКИ | TW | |||
| 100 | 656374-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | INCL - 5, 6, 10, 11 | TW | ||
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | TW | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | TW | |
|
| 836 | 233804-36 | 1 | ДРАЙВЕР | T6 | TW | ||
| 847 | N402113 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | TW |
