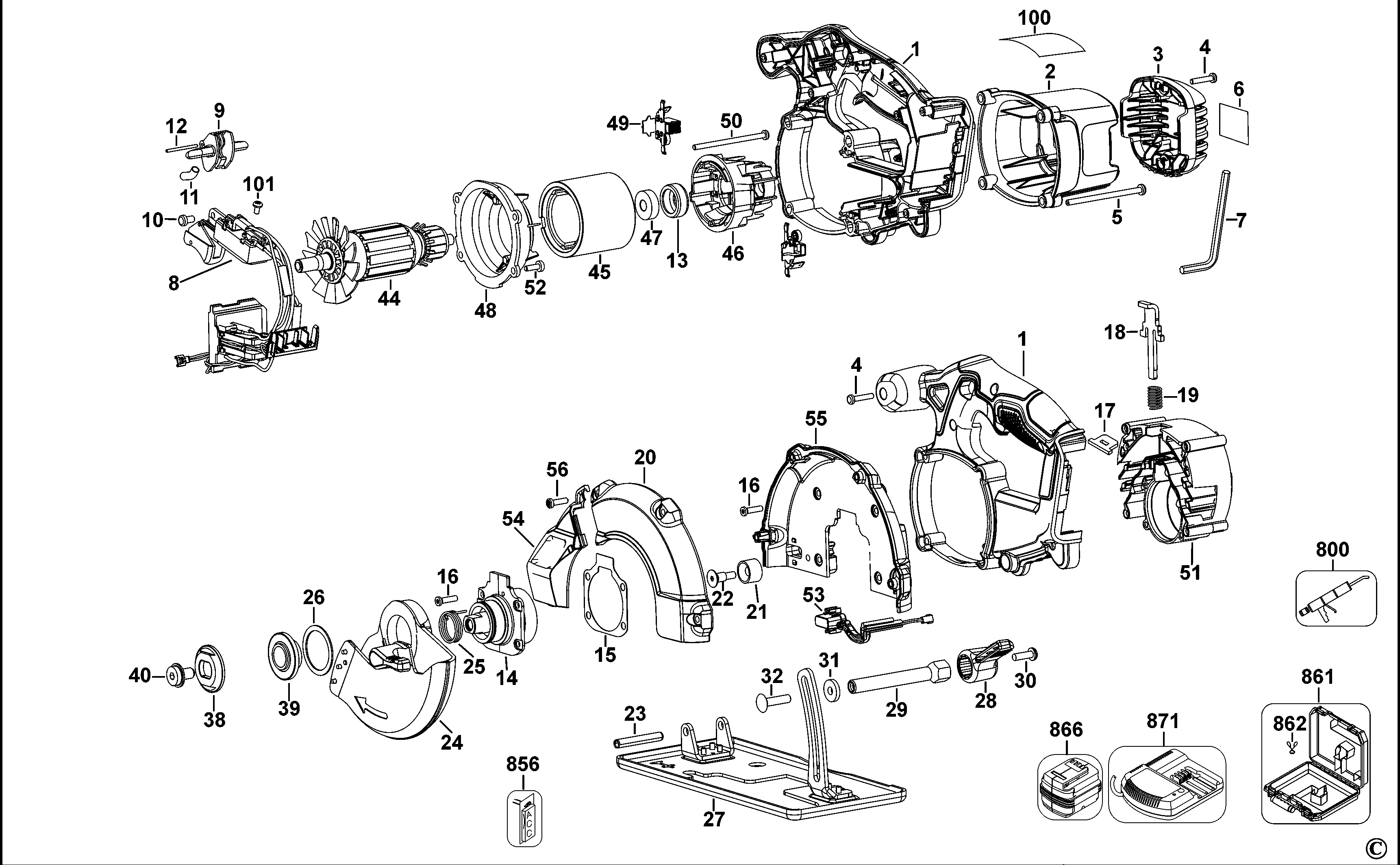

DCS373 АККУМУЛЯТОРНАЯ ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N064324 | 1 | КОРПУС В КОМПЛЕКТЕ | A9 |  |
||
| 2 | N054423 | 1 | КРЫШКА ЭЛЕКТРОДВИГАТЕЛЯ | A9 | |
||
| 3 | N173219 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 4 | 330019-04 | 8 | ВИНТ | A9 |  |
||
| 5 | 398987-00 | 4 | ВИНТ | A9 | |
||
| 6 | N094673 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 7 | 098000-11 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | A9 | |||
| 8 | N164479 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |||
| 9 | 605107-00 | 1 | КНОПКА РАЗБЛОКИРОВКИ | A9 | |
||
| 10 | 330019-40 | 1 | ВИНТ | A9 | |
||
| 11 | 389120-00 | 1 | ПРУЖИНА | A9 | |
||
| 12 | 388531-00 | 1 | ШТИФТ | A9 | |
||
| 13 | 631563-00 | 1 | ЧЕХОЛ | A9 | |
||
| 14 | 659417-00SV | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |
||
| 15 | 605081-01 | 1 | ПРОКЛАДКА | A9 | |
||
| 16 | 613783-00 | 8 | ВИНТ | A9 | |
||
| 17 | 605094-00 | 1 | СТЕКЛООЧИСТИТЕЛЬ | A9 | |
||
| 18 | 629444-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |
||
| 19 | 58698-00 | 1 | ПРУЖИНА | A9 | |
||
| 20 | N095981 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 21 | N248899 | 1 | УПОР | A9 | |||
| 22 | 610134-00 | 1 | ВИНТ | A9 | |
||
| 23 | 614048-00 | 1 | РЕССОРНЫЙ ШТИФТ | A9 | |
||
| 24 | N275619 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 25 | N035365 | 1 | ПРУЖИНА | A9 | |
||
| 26 | 150383-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 27 | N132583 | 1 | БАШМАК В СБОРЕ | A9 | |
||
| 28 | 605105-00 | 1 | РЫЧАГ | A9 | |
||
| 29 | 618901-00 | 1 | ВАЛ | A9 | |
||
| 30 | 330045-14 | 1 | ВИНТ | A9 | |
||
| 31 | 142013-00 | 1 | ШАЙБА | A9 | |
||
| 32 | 098128-85 | 1 | ВАГОННЫЙ БОЛТ | A9 | |
||
| 38 | N621119 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | A9 | |
||
| 39 | 610046-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | A9 | |
||
| 40 | 648697-00 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | A9 | |
||
| 44 | N301179 | 1 | ЯКОРЬ В СБОРЕ | PKG'D N216140 | A9 | |
|
| 45 | 611202-00SV | 1 | МАГНИТ | A9 | |
||
| 46 | N171820 | 1 | ОПОРНЫЙ ПОДШИПНИК | A9 | |||
| 47 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 48 | 610124-01 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 49 | 610126-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | A9 | |
||
| 50 | 330019-25 | 2 | ВИНТ | A9 | |||
| 51 | N225696 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 52 | 330045-45 | 4 | ВИНТ | A9 | |
||
| 53 | N148981 | 1 | СВЕТОДИОДНЫЙ ИНДИКАТОР | A9 | |
||
| 54 | N218112 | 1 | ОКНО | A9 | |
||
| 55 | N095980 | 1 | ВЕРХНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 56 | 330045-06 | 4 | ВИНТ | A9 | |
||
| 100 | N388708 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | DCS373KN-A9 ty 1 | A9 | ||
| 101 | 384127-01 | 4 | ВИНТ | A9 | |
||
| 800 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | A9 | |
|
| 861 | N153976 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | A9 | |
||
| 862 | 605265-00 | 1 | ПРУЖИННЫЙ ЗАЖИМ | A9 | |
