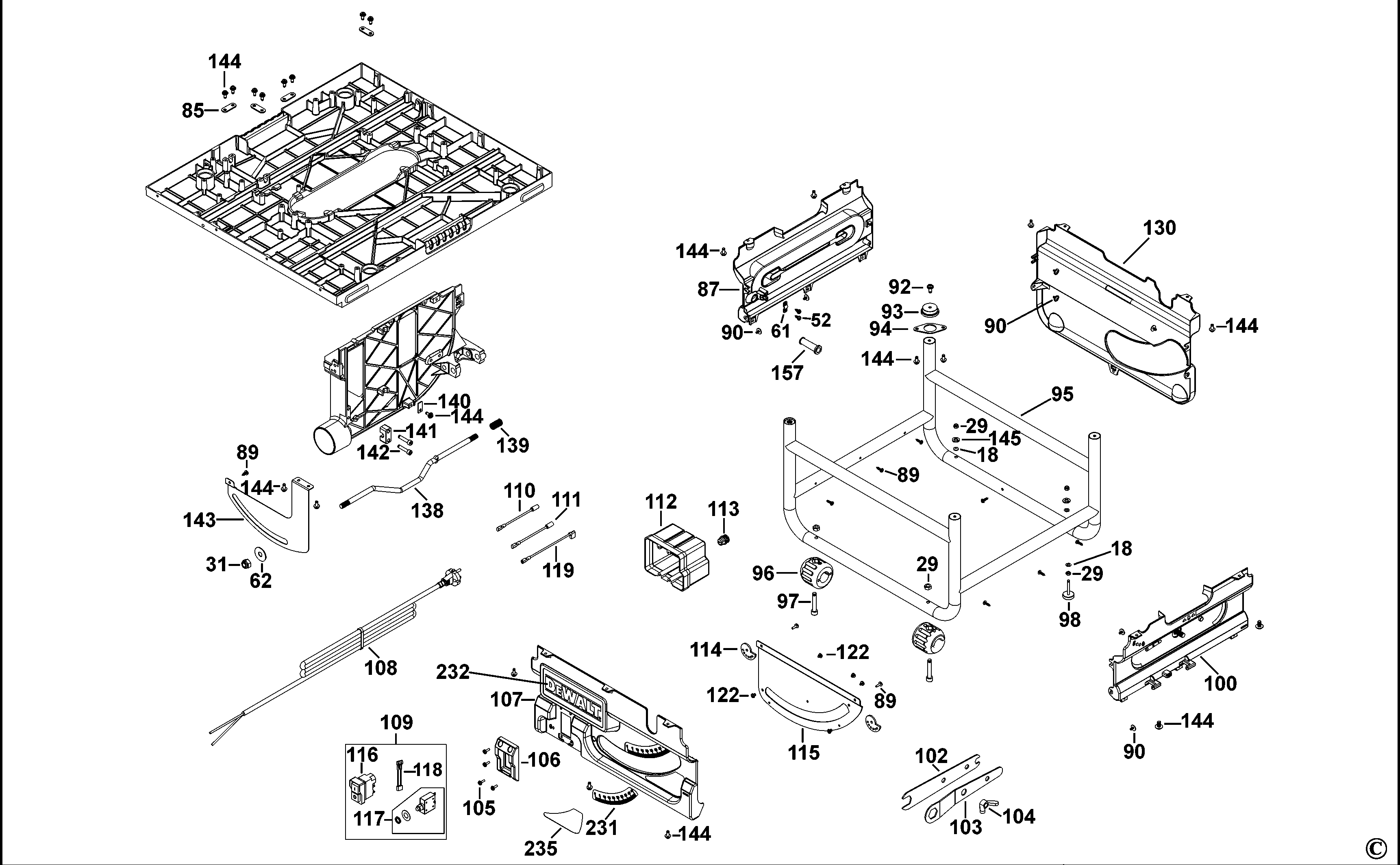

DW745 ОТРЕЗНОЙ СТАНОК СО СТОЛОМ Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5140034-41 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 |  |
||
| 2 | 5140128-61 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | P9 | A9 | ||
| 4 | 5140032-02 | 6 | ШТИФТ | A9 |  |
||
| 5 | 5140032-03 | 6 | ГАЙКА M6 | SQUARE M6x1.0 | A9 | |
|
| 6 | 5140117-75 | 1 | НАПРАВЛЯЮЩАЯ | A9 | |
||
| 7 | 5140032-05 | 4 | ВИНТ | M4 X 8 | A9 | |
|
| 8 | 5140134-66 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | M4 x 0.7P x 8mm | A9 | |
|
| 9 | 5140032-07 | 1 | УКАЗАТЕЛЬ | (RAIL) | A9 | |
|
| 10 | 5140032-08 | 4 | КОЛПАЧОК | INNER RAIL | A9 | |
|
| 11 | 5140134-67 | 8 | ВИНТ СПЕЦИАЛЬНЫЙ | M5 x 0.8P x 16 | A9 | |
|
| 12 | 1004696-30 | 1 | ШКАЛА | METRIC | A9 | |
|
| 13 | 5140122-82 | 2 | НАПРАВЛЯЮЩАЯ | INNER W/CAP | A9 | ||
| 14 | 1004696-29 | 1 | СТОЛ | A9 | |
||
| 15 | 5140117-76 | 1 | НАПРАВЛЯЮЩАЯ ЗАДНЯЯ | A9 | |
||
| 16 | 5140032-13 | 7 | ГАЙКА M5 | A9 | |
||
| 17 | 1002766-00 | 1 | ШТИФТ | 4 X 18 | A9 | |
|
| 18 | 5140032-15 | 6 | WASHER M8 | M8 x 16mm x 1.5 Thk. | A9 | |
|
| 19 | 5140032-16 | 1 | ПРУЖИНА | A9 | |
||
| 20 | 5140032-17 | 1 | РЕГУЛИРОВОЧНОЕ ПРИСПОСОБЛЕНИЕ | HEX | A9 | |
|
| 21 | 5140034-48 | 1 | ВАЛ В СБОРЕ | FRONT THREAD | A9 | |
|
| 22 | 5140032-19 | 1 | ВТУЛКА | A9 | |
||
| 23 | 5140032-20 | 1 | ВАЛ | A9 | |
||
| 24 | 5140032-21 | 2 | ШТИФТ | 4mm x 22mm | A9 | |
|
| 25 | 5140032-22 | 1 | ВИНТ | M5 X 25 HEX | A9 | ||
| 26 | 5140032-23 | 1 | БЛОКИРОВКА РЫЧАГА | A9 | |
||
| 27 | 5140032-24 | 5 | WASHER M6 | M6 | A9 | |
|
| 28 | 5140032-25 | 1 | ГАЙКА M6 | M6 HEX | A9 | |
|
| 29 | 429989-57 | 7 | ГАЙКА | M8x1.25 | A9 | |
|
| 30 | 5140034-49 | 1 | ВАЛ В СБОРЕ | REAR THREAD | A9 | |
|
| 31 | 429901-00 | 3 | КОНТРГАЙКА | A9 | |
||
| 32 | 5140032-27 | 3 | ШАЙБА M10 | M10 | A9 | |
|
| 33 | 5140032-28 | 1 | РУЧКА НАПРАВЛЯЮЩЕЙ | A9 | |
||
| 34 | 5140032-29 | 2 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 35 | 5140134-83 | 4 | ВИНТ СПЕЦИАЛЬНЫЙ | M5 x 0.8P x 18mm | A9 | |
|
| 36 | 5140032-31 | 2 | КРОНШТЕЙН | A9 | |
||
| 37 | 5140118-01 | 2 | ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 38 | 5140032-33 | 2 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 39 | 5140032-34 | 2 | ШТИФТ | M4X16MM | A9 | |
|
| 40 | 5140034-50 | 1 | СТЕРЖЕНЬ | A9 | |
||
| 41 | 5140032-36 | 2 | ОПОРА ПОДШИПНИКА | A9 | |
||
| 42 | 5140032-37 | 2 | ПРУЖИНА | A9 | |
||
| 43 | 5140034-51 | 1 | ВИНТ | A9 | |
||
| 44 | 5140118-02 | 1 | КРЫШКА | SPLITTERBASE FRONT | A9 | |
|
| 45 | 5140118-03 | 1 | СТОПОРНЫЙ ШТИФТ | SPLITTER | A9 | |
|
| 46 | 5140032-41 | 1 | ПЛАСТИНЧАТАЯ ПРУЖИНА | A9 | |
||
| 47 | 5140118-04 | 1 | ОСНОВА | SPLITTER | A9 | |
|
| 48 | 1004696-32 | 1 | ПЛАСТИНА | A9 | |
||
| 49 | 5140135-29 | 4 | ВИНТ СПЕЦИАЛЬНЫЙ | M6x1.0 x16mm SHCS | A9 | |
|
| 50 | 5140032-45 | 2 | ПРОСТАВКА | A9 | |
||
| 51 | 5140135-60 | 3 | ВИНТ СПЕЦИАЛЬНЫЙ | M5x 0.8 x22mm w/Lock | A9 | |
|
| 52 | 5140032-80 | 2 | ВИНТ | M5x2.12x12 | A9 | |
|
| 53 | 5140117-77 | 1 | HANDLE | A9 | |||
| 54 | 5140032-49 | 1 | ВАЛ | A9 | |
||
| 55 | 5140032-50 | 2 | КЛЮЧ | 4mm x 4mm x 8mm | A9 | |
|
| 56 | 5140118-05 | 1 | КОНИЧЕСКАЯ ШЕСТЕРНЯ | A9 | |
||
| 57 | 5140032-52 | 2 | КОЛЬЦО | S-RING STW-10 | A9 | |
|
| 58 | 429898-00 | 1 | ГАЙКА | A9 | |
||
| 59 | 5140134-90 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | M5x0.8x10mm | A9 | |
|
| 60 | 5140118-06 | 1 | ФИКСИРУЮЩАЯ РУКОЯТКА | A9 | |
||
| 61 | 5140061-66 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 62 | 5140032-57 | 2 | СТОПОРНАЯ ШАЙБА | M10 | A9 | |
|
| 63 | 5140032-58 | 1 | ИНДИКАТОР | A9 | |
||
| 64 | 1002774-00 | 1 | КОЛЬЦО | STW-09 | A9 | |
|
| 65 | 5140135-26 | 4 | ВИНТ СПЕЦИАЛЬНЫЙ | M5 x 0.8P x 10mm | A9 | |
|
| 66 | 5140032-60 | 1 | ЦАПФА | A9 | |
||
| 67 | 5140135-31 | 4 | ВИНТ СПЕЦИАЛЬНЫЙ | M6x1.0Px12mm Locking | A9 | |
|
| 68 | 5140118-07 | 1 | ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 69 | 5140061-68 | 1 | ПЛАСТМАССОВАЯ ШАЙБА | 10.5x32x1.0 | A9 | ||
| 70 | 5140118-08 | 1 | ЗАДНИЙ ЗАЩИТНЫЙ КОЖУХ | REAR | A9 | |
|
| 71 | 5140032-65 | 1 | КРОНШТЕЙН | REAR | A9 | |
|
| 72 | 5140135-33 | 2 | ВИНТ СПЕЦИАЛЬНЫЙ | M5x 0.8 x12mm SHCS | A9 | |
|
| 73 | 1004696-33 | 4 | ВИНТ СПЕЦИАЛЬНЫЙ | A9 | |
||
| 74 | 5140118-09 | 1 | ЗАЩИТНЫЙ КОЖУХ | CRADLE | A9 | |
|
| 76 | 5140171-85 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | OUTER | A9 | ||
| 77 | 429989-94 | 1 | ГАЙКА | 5/8-18 | A9 | |
|
| 78 | 5140032-70 | 1 | ШАЙБА | M5 x 16mm x 1.5 Thk. | A9 | ||
| 79 | 5140118-10 | 1 | ВИНТ | A9 | |
||
| 80 | 5140032-72 | 2 | УПОРНАЯ ШАЙБА | M10 x 18mm x 0.8 Thk | A9 | |
|
| 81 | 5140032-73 | 1 | БЛОК | ELEVATION SCREW | A9 | |
|
| 82 | 5140118-11 | 1 | ВАЛ | A9 | |
||
| 83 | 5140032-75 | 1 | ПРУЖИННАЯ ШАЙБА | CURVED, 10.1 x 17mm | A9 | |
|
| 84 | 5140118-12 | 1 | ВАЛ | A9 | |
||
| 85 | 5140032-77 | 4 | ПЛАСТИНА | FIX | A9 | |
|
| 86 | 1004696-25 | 1 | НАПРАВЛЯЮЩАЯ ДЛЯ РЕЗКИ ПОД КОСЫМ УГЛОМ | A9 | |
||
| 87 | 5140032-79 | 1 | ПАНЕЛЬ ЛЕВ. | LEFT | A9 | |
|
| 89 | 5140032-80 | 10 | ВИНТ | M5x2.12x12 | A9 | |
|
| 90 | 5140032-81 | 8 | ВИНТ | W/WASHER M4 | A9 | ||
| 92 | 5140032-83 | 4 | ВИНТ | M6 X 1.0P X 15mm | A9 | |
|
| 93 | 5140032-84 | 4 | УПОР | TABLE | A9 | |
|
| 94 | 5140032-85 | 4 | ПЛАСТИНА | A9 | |
||
| 95 | 5140118-13 | 1 | СЕПАРАТОР | A9 | |
||
| 96 | 5140032-87 | 2 | НОЖКА | A9 | |
||
| 97 | 5140032-88 | 2 | ВИНТ | M8 X 45 | A9 | |
|
| 98 | 5140032-89 | 2 | НОЖКА | REAR | A9 | |
|
| 100 | 5140032-91 | 1 | ПАНЕЛЬ ПР. | RIGHT | A9 | ||
| 102 | 5140061-75 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | OPEN END | A9 | ||
| 103 | 5140061-76 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | BOX | A9 | ||
| 104 | 5140032-95 | 1 | БАРАШКОВАЯ ГАЙКА | M10 | A9 | |
|
| 105 | 5140071-27 | 4 | ВИНТ | A9 | |||
| 106 | 5140034-55 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 107 | 5140034-88 | 1 | ПАНЕЛЬ ПЕРЕДНЯЯ | A9 | |||
| 108 | 1004695-87 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | QS | A9 | |
|
| 109 | 1004696-35 | 1 | SWITCH SA 230V | A9 | |
||
| 110 | 1004696-06 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |
||
| 111 | 1004696-07 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |
||
| 112 | 5140034-59 | 1 | БЛОК ВЫКЛЮЧАТЕЛЯ | A9 | |
||
| 113 | 429991-43 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | SB7R-3 | A9 | |
|
| 114 | 5140033-04 | 2 | ШАЙБА | ANGLE ADJUST | A9 | |
|
| 115 | 5140033-05 | 1 | ОПОРНАЯ ПЛИТА | FRONT | A9 | |
|
| 116 | 1004696-37 | 1 | ВЫКЛЮЧАТЕЛЬ | 230V | A9 | |
|
| 117 | 1004696-39 | 1 | АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ | 230V | A9 | |
|
| 118 | 1004696-05 | 1 | ПЕЧАТНАЯ ПЛАТА | 110V - 220V | A9 | |
|
| 119 | 1004549-08 | 1 | ПРОВОД В СБОРЕ | A9 | |
||
| 120 | 1002797-00 | 2 | ВИНТ | M6 X 16 | A9 | |
|
| 121 | 5140033-38 | 4 | ШАЙБА | M6 | A9 | |
|
| 122 | 5140033-39 | 6 | ВИНТ | M5 X 8 | A9 | |
|
| 123 | 5140033-40 | 4 | ШПОНКА | 4mm x 12mm | A9 | |
|
| 124 | 5140034-65 | 1 | КРЫШКА | GEAR | A9 | |
|
| 126 | 5140034-66 | 1 | ПЛАСТИНА | A9 | |
||
| 128 | 5140034-68 | 1 | ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 129 | 1004695-90 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | A9 | |
||
| 130 | 5140034-70 | 1 | ПАНЕЛЬ ЗАДНЯЯ | A9 | |
||
| 132 | 1004549-02 | 1 | ПЛАСТИНА | A9 | |
||
| 133 | 5140034-72 | 1 | КРЫШКА | UPPER CRADLE | A9 | ||
| 134 | A24507 | 1 | ТОЛКАТЕЛЬ | A9 | |||
| 135 | 5140034-73 | 1 | КОНТРГАЙКА | A9 | |
||
| 136 | 5140033-41 | 1 | ВИНТ | M6 X 8 | A9 | ||
| 137 | 5140033-42 | 1 | ШАЙБА | ID 12.3 OD18.7 x 1.0 | A9 | |
|
| 138 | 5140034-74 | 1 | ВАЛ | A9 | |
||
| 139 | 5140034-75 | 1 | ПРУЖИНА | A9 | |
||
| 140 | 5140034-76 | 1 | ПЛАСТИНА | A9 | |
||
| 141 | 5140034-77 | 1 | ПЛАСТИНА | REAR | A9 | |
|
| 142 | 1002799-00 | 2 | ВИНТ | M6 | A9 | |
|
| 143 | 5140034-79 | 1 | ЗАМОК ПЛАСТИНЫ | A9 | |
||
| 144 | 5140061-77 | 28 | ВИНТ СПЕЦИАЛЬНЫЙ | M5x0.8x14 | A9 | |
|
| 145 | 51400136-18 | 2 | СТОПОРНАЯ ШАЙБА | A9 | |||
| 146 | 583534-00 | 2 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | A9 | |
|
| 148 | 5140134-90 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | M5x0.8x10mm | A9 | |
|
| 151 | 5140032-46 | 1 | ВИНТ | A9 | |||
| 152 | 5140032-47 | 1 | РУЧКА | A9 | |||
| 157 | 5140061-67 | 1 | ВТУЛКА | A9 | |
||
| 180 | 1004549-06 | 1 | СТЕРЖЕНЬ В СБОРЕ | A9 | |
||
| 201 | 5140103-68 | 1 | ОПРАВКА | A9 | |
||
| 202 | 5140010-15 | 1 | КЛЮЧ | 5x5x10 | A9 | |
|
| 203 | 5140134-67 | 3 | ВИНТ СПЕЦИАЛЬНЫЙ | M5 x 0.8P x 16 | A9 | |
|
| 205 | 5140033-10 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 206 | 5140033-11 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 207 | 5140117-79 | 1 | ПОДШИПНИК | A9 | |||
| 208 | 5140033-13 | 1 | КОЛЬЦО | S-RING STW-17 | A9 | |
|
| 209 | 5140010-11 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 210 | 5140033-14 | 1 | ШЕСТЕРНЯ | REDUCTION | A9 | |
|
| 211 | 5140117-80 | 1 | ПОДШИПНИК | A9 | |||
| 212 | 5140033-16 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 213 | 5140118-20 | 1 | КОРПУС РЕДУКТОРА | A9 | |||
| 214 | 5140033-18 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 215 | 5140118-25 | 1 | ПАРА ЩЁТОК | A9 | |||
| 216 | 5140033-20 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 217 | 5140033-21 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |
||
| 218 | 5140033-22 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 220 | 5140134-99 | 4 | ВИНТ СПЕЦИАЛЬНЫЙ | M5 x 0.8P x 35mm | A9 | |
|
| 221 | 5140117-81 | 1 | ПОДШИПНИК | A9 | |
||
| 222 | 5140034-61 | 1 | ЯКОРЬ | 220-240V | A9 | ||
| 223 | 5140034-62 | 1 | СТАТОР | 220-240V | A9 | ||
| 224 | 5140135-02 | 2 | ВИНТ | self tapping w/lock | A9 | |
|
| 225 | 5140033-29 | 1 | АМОРТИЗАТОР | A9 | |
||
| 226 | 5140118-21 | 1 | ПОДШИПНИК | A9 | |
||
| 229 | 5140118-22 | 2 | ВИНТ | M5 x 0.8 x 5mm | A9 | ||
| 231 | 5140033-31 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | A9 | |
||
| 232 | 5140033-32 | 1 | ЭТИКЕТКА | A9 | |
||
| 233 | 1002815-00 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | A9 | |
||
| 235 | N508451 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 240 | 1004696-28 | 1 | ПЛАСТИНА | A9 | |
||
| 250 | 1004696-27 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | 24.5" | A9 | |
|
| 253 | 5140134-61 | 2 | ВИНТ | M4x 0.7 x8mm Locking | A9 | |
|
| 254 | 5140134-58 | 2 | ШТИФТ | 4mm x 45mm | A9 | |
|
| 255 | 5140033-51 | 2 | ПЛАСТИНЧАТАЯ ПРУЖИНА | A9 | |
||
| 256 | 5140134-56 | 1 | ЛОПАТКА | A9 | |
||
| 257 | 5140033-50 | 2 | ШТИФТ | 3mm x 28mm | A9 | |
|
| 258 | 5140134-62 | 1 | РЕМЕНЬ | nylon | A9 | |
|
| 259 | 5140134-60 | 1 | ЗАЖИМ | A9 | |
||
| 270 | 5140034-46 | 1 | ВСТАВКА СТОЛА | A9 | |
||
| 271 | 5140033-53 | 4 | ВИНТ | M4 X 8 SELF TAP | A9 | |
|
| 273 | 5140033-54 | 1 | ВИНТ | M4 X 16 SELF TAP | A9 | |
|
| 274 | 5140033-55 | 1 | КУЛАЧОК | A9 | |
