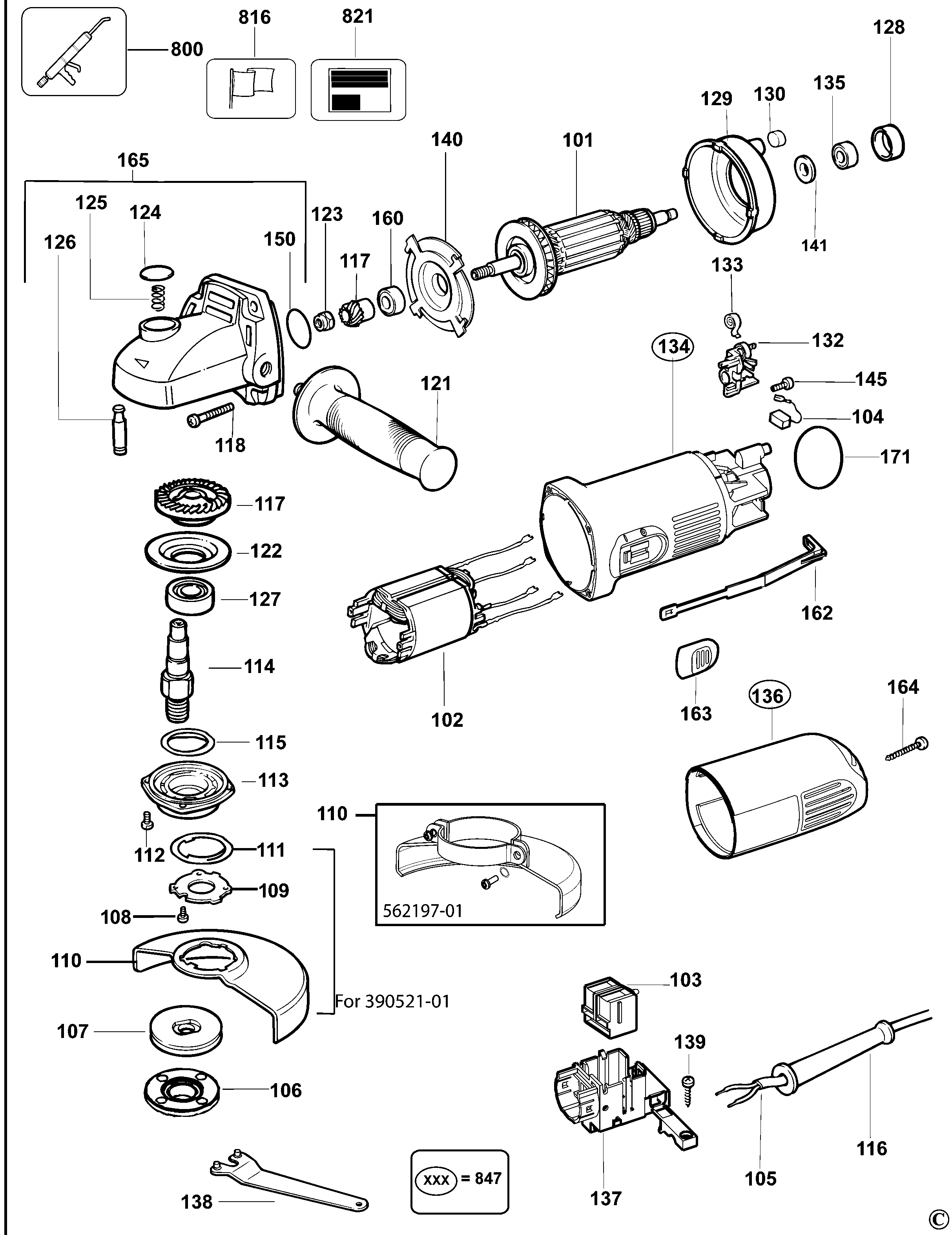

DW824 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 5 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 393921-07 | 1 | ЯКОРЬ В СБОРЕ | A9 |  |
||
| 102 | 605527-02 | 1 | СТАТОР 230В | A9 |  |
||
| 103 | 945614-00 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 104 | N035677 | 1 | ПАРА ЩЁТОК 230В | A9 | |||
| 105 | 562226-06 | 1 | КАБЕЛЬ | A9 | |||
| 106 | 401678-05 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 | |
||
| 107 | 391969-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 108 | 562160-06 | 3 | ВИНТ | A9 | |
||
| 109 | 605415-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | A9 | |||
| 110 | 944586-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 110 | 562197-01 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | 125MM | A9 | |
|
| 111 | 393576-00 | 1 | КОЛЬЦО | A9 | |
||
| 112 | 330045-46 | 4 | ВИНТ | A9 | |
||
| 113 | N378955 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |||
| 113 | 390521-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 114 | 641892-00 | 1 | ШПИНДЕЛЬ | M14 | A9 | |
|
| 115 | 641893-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | A9 | |
||
| 116 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 117 | 945295-02 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 118 | 562097-01 | 4 | ВИНТ | A9 | |
||
| 121 | 562211-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 122 | 403156-00 | 1 | ФЛАНЕЦ | A9 | |||
| 123 | 945292-00 | 1 | ГАЙКА | A9 | |
||
| 124 | 944574-00 | 1 | КНОПКА | A9 | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | A9 | |
||
| 126 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |
||
| 127 | 605040-22 | 1 | ПОДШИПНИК | A9 | |
||
| 128 | 641823-00 | 1 | ВТУЛКА | A9 | |
||
| 129 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 130 | 949638-01 | 2 | АМОРТИЗАТОР | A9 | |
||
| 132 | 606574-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 133 | 562204-00 | 2 | ПРУЖИНА | A9 | |
||
| 134 | 395243-27 | 1 | КОРПУС СТАТОРА | w/ O-Ring | A9 | ||
| 134 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | A9 | |||
| 135 | 605040-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 136 | 394938-06 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 137 | 611540-00 | 1 | ОПОРА | A9 | |
||
| 138 | N079326 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | SPANNER | A9 | |
|
| 139 | 562097-05 | 1 | ВИНТ | A9 | |
||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | A9 | |
||
| 141 | 398906-00 | 1 | ИЗОЛЯЦИОННОЕ ПРОМЕЖУТОЧНОЕ КОЛЬЦО | A9 | |
||
| 145 | 562097-00 | 2 | ВИНТ | A9 | |
||
| 150 | 604884-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 160 | 330003-60 | 1 | ПОДШИПНИК | A9 | |
||
| 160 | 390821-01 | 1 | ПОДШИПНИК | A9 | |||
| 162 | N413824 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | A9 | |||
| 163 | N413824 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | A9 | |||
| 164 | 562097-13 | 1 | ВИНТ | A9 | |
||
| 165 | 610704-00 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | A9 | |
||
| 171 | 393799-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | A9 | |
|
| 816 | 946194-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 821 | 615516-00 | 1 | ЗАВОДСКАЯ ТАБЛИЧКА | DW824-A9 TY. 5 | A9 |
