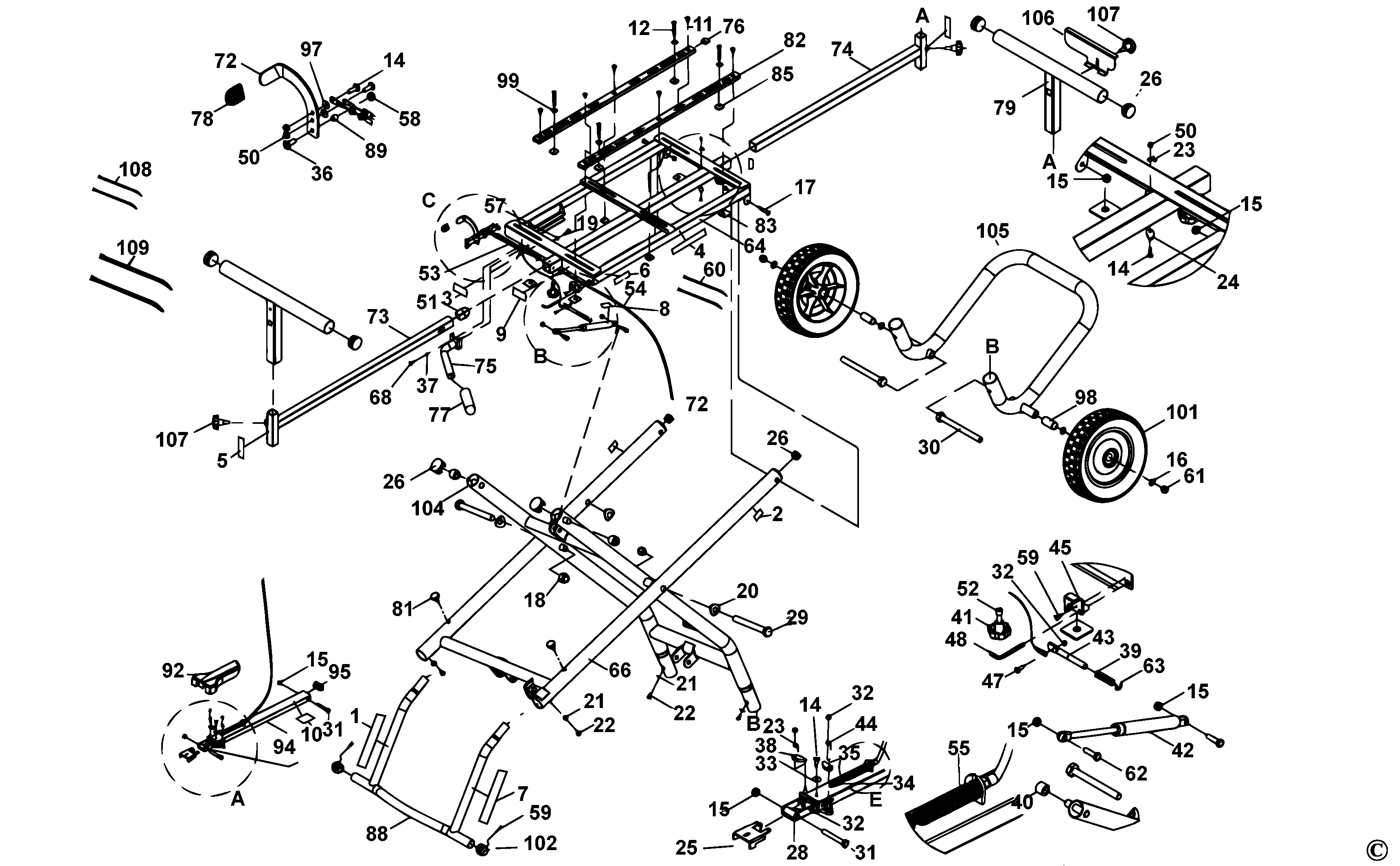

DWX726 СТОЙКА ДЛЯ ТОРЦОВОЧНОЙ ПИЛЫ Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5140110-72 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 2 | 5140110-73 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 3 | 5140110-74 | 1 | ЭТИКЕТКА | KR | |||
| 4 | 5140110-75 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 5 | 5140110-76 | 2 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 6 | 5140110-77 | 1 | ЭТИКЕТКА | KR | |||
| 7 | 5140110-78 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 8 | 5140110-79 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 9 | 5140110-80 | 1 | ПРЕДУПРЕДИТЕЛЬНАЯ ЭТИКЕТКА | KR | |||
| 10 | N482027 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 11 | 5170023-57 | 6 | ВИНТ | KR | |||
| 12 | 5140110-82 | 4 | ВИНТ | KR | |||
| 14 | 5140110-84 | 5 | ВИНТ | KR | |||
| 15 | 5140110-85 | 8 | ГАЙКА | 32RB | KR | ||
| 16 | 5140110-86 | 4 | ШАЙБА | KR | |||
| 17 | 5140110-87 | 2 | БОЛТ | KR | |||
| 18 | 5140110-88 | 2 | ГАЙКА | KR | |||
| 19 | 5140110-89 | 1 | ВИНТ | KR | |||
| 20 | 5140110-90 | 4 | ШАЙБА | KR | |||
| 21 | 5140110-91 | 6 | ШАЙБА | KR | |||
| 22 | 5140110-92 | 6 | ВИНТ | KR | |||
| 23 | 5140110-93 | 2 | ПРУЖИНА | KR | |||
| 24 | 5140110-94 | 2 | ОГРАНИЧИТЕЛЬ | KR | |||
| 25 | 5140110-95 | 1 | ПЛАСТИНА | KR | |||
| 26 | 5140110-96 | 6 | ПЛАСТИКОВАЯ ВСТАВКА | KR | |||
| 28 | 5140110-98 | 1 | КРОНШТЕЙН | KR | |||
| 29 | 5140110-99 | 2 | БОЛТ | KR | |||
| 30 | 5140111-00 | 2 | БОЛТ | KR | |||
| 31 | 5140083-62 | 2 | ВИНТ | 270P | KR | ||
| 32 | 5140111-01 | 4 | КОНТРГАЙКА | KR | |||
| 33 | 5140111-02 | 1 | ШАЙБА | KR | |||
| 34 | 5140111-03 | 1 | ПРУЖИНА | KR | |||
| 35 | 5170023-56 | 1 | ОГРАНИЧИТЕЛЬ | KR | |||
| 36 | 5140111-05 | 1 | ВИНТ | KR | |||
| 37 | 5140082-23 | 1 | ШАЙБА | KR | |||
| 38 | 5140111-06 | 1 | ОГРАНИЧИТЕЛЬ | KR | |||
| 39 | 5140111-07 | 1 | ПРУЖИНА | KR | |||
| 40 | 5140111-08 | 2 | ПРОСТАВКА | KR | |||
| 41 | 5140111-09 | 1 | РУЧКА ФИКСАТОРА | KR | |||
| 42 | 5140111-10 | 1 | ПОРШЕНЬ | KR | |||
| 43 | 5140111-11 | 1 | СТОПОРНЫЙ ШТИФТ | KR | |||
| 44 | 5140111-12 | 1 | ПРУЖИНА | KR | |||
| 45 | 5140111-13 | 1 | ВСТАВКА | KR | |||
| 47 | 5140111-15 | 1 | ВИНТ | KR | |||
| 48 | 5140111-16 | 1 | СПЕЦИНСТРУМЕНТ WRENCH | KR | |||
| 50 | 5140111-18 | 4 | ГАЙКА | 32R9 | KR | ||
| 51 | 5140111-19 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |||
| 52 | 5140111-20 | 2 | ГАЙКА | KR | |||
| 53 | 5140111-21 | 1 | ПРОВОД | KR | |||
| 54 | 5140111-22 | 1 | ПРОВОД | KR | |||
| 55 | 5140111-22 | 1 | ПРОВОД | KR | |||
| 57 | 5140111-25 | 1 | ШАЙБА | KR | |||
| 58 | 5140111-26 | 1 | ГАЙКА | 32RA | KR | ||
| 59 | 5140111-27 | 3 | ВИНТ | KR | |||
| 60 | 5140111-28 | 2 | КАБЕЛЬНЫЙ ХОМУТ | KR | |||
| 61 | 5140111-29 | 2 | ГАЙКА | 32RC | KR | ||
| 62 | 5140111-30 | 2 | БОЛТ | KR | |||
| 63 | 5140111-31 | 1 | КОЛЬЦО | KR | |||
| 64 | 5140176-88 | 1 | ЖЕСТКАЯ ПОДКЛАДКА | KR | |||
| 66 | 5140111-34 | 1 | ОПОРА В СБОРЕ | KR | |||
| 68 | 5140111-36 | 1 | ВИНТ | KR | |||
| 72 | 5140111-40 | 1 | РАЗЪЕДИНИТЕЛЬ | KR | |||
| 73 | 5140176-90 | 1 | УДЛИНИТЕЛЬ | KR | |||
| 74 | 5140176-89 | 1 | УДЛИНИТЕЛЬ | KR | |||
| 75 | 5140111-43 | 1 | HANDLE | KR | |||
| 76 | 5140111-44 | 4 | ПОЛЗУН | KR | |||
| 77 | 5140111-45 | 1 | ДЕРЖАТЕЛЬ РЕЗИНОВЫЙ | KR | |||
| 78 | 5140111-46 | 1 | КОЛПАЧОК | KR | |||
| 79 | 5140176-91 | 1 | ТРУБА | KR | |||
| 81 | 5140111-49 | 1 | УПОР | KR | |||
| 82 | 5140111-50 | 2 | НАПРАВЛЯЮЩАЯ В СБОРЕ | KR | |||
| 83 | 5140111-51 | 4 | ГАЙКА | KR | |||
| 85 | 5140111-53 | 6 | ГАЙКА | KR | |||
| 88 | 5140111-56 | 1 | СТАБИЛИЗАТОР | KR | |||
| 89 | 5140111-57 | 1 | ФЛАНЕЦ | KR | |||
| 92 | 5140111-60 | 1 | КРЫШКА | KR | |||
| 94 | 5140111-62 | 1 | РАМА | KR | |||
| 95 | 5140111-63 | 1 | ВСТАВКА | KR | |||
| 97 | 5140111-65 | 2 | ШАЙБА | KR | |||
| 98 | 5140111-66 | 2 | ВТУЛКА | KR | |||
| 99 | 5140111-67 | 4 | ШАЙБА | KR | |||
| 101 | 5140111-68 | 2 | РОЛИК | KR | |||
| 102 | 5140111-69 | 2 | ТОРЦЕВАЯ КРЫШКА | KR | |||
| 104 | 5140176-87 | 1 | ОПОРА ТРУБЫ | KR | |||
| 105 | 5140176-86 | 1 | КРОНШТЕЙН | KR | |||
| 106 | 5140176-92 | 1 | ПЛАСТИНА | KR | |||
| 107 | 5140176-93 | 2 | РУЧКА | KR | |||
| 108 | 5170023-54 | 2 | КАБЕЛЬНЫЙ ХОМУТ | KR | |||
| 109 | 5170023-55 | 2 | КАБЕЛЬНЫЙ ХОМУТ | KR |
