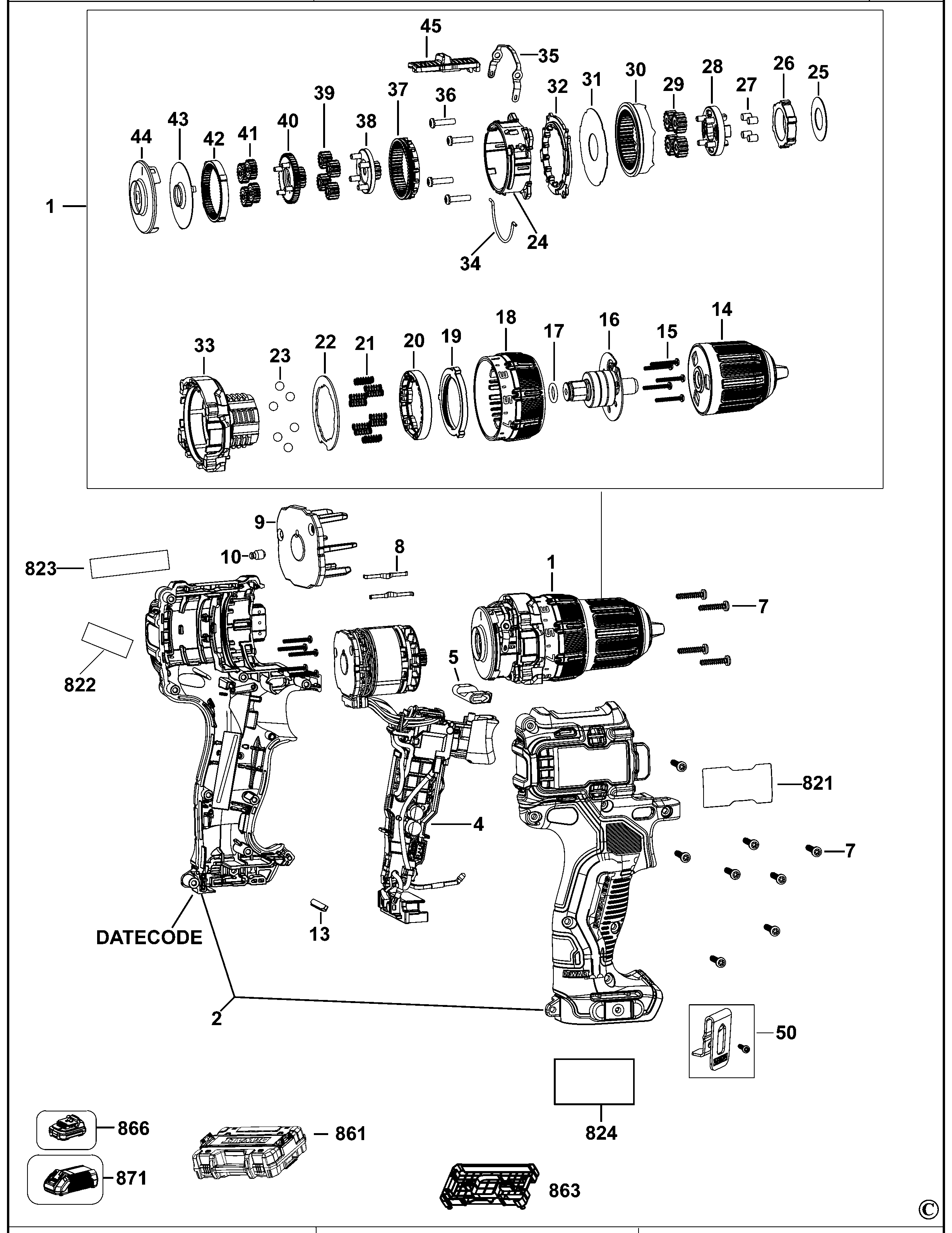

DCD701 АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N681261 | 1 | РЕДУКТОР В СБОРЕ | JP |  |
||
| 2 | N569260 | 1 | КОРПУС В КОМПЛЕКТЕ | JP | |
||
| 4 | N681272 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 5 | N399342 | 1 | ПРИВОД ВПЕР. / НАЗ. | JP |  |
||
| 7 | N463678 | 12 | ВИНТ | JP | |
||
| 8 | N014681 | 2 | ПЛАСТИНЧАТАЯ ПРУЖИНА | JP | |
||
| 9 | N552144 | 1 | ПЛАСТИКОВЫЙ АДАПТЕР | JP | |
||
| 10 | N593131 | 1 | ПРОБКА | JP | |
||
| 13 | N660916 | 1 | ШТИФТ | JP | |
||
| 14 | N607312 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | JP | |
||
| 15 | N039795 | 5 | ВИНТ | JP | |
||
| 16 | N681262 | 1 | ШПИНДЕЛЬ В СБОРЕ | JP | |
||
| 17 | N638045 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | JP | |
||
| 18 | N529547 | 1 | ФЛАНЕЦ | JP | |
||
| 19 | N527880 | 1 | КРУТЯЩИЙ МОМЕНТ | JP | |
||
| 20 | N527879 | 1 | ПРУЖИНА | JP | |
||
| 21 | N527878 | 12 | ПРУЖИНА | JP | |
||
| 22 | N527877 | 1 | ШАЙБА | JP | |
||
| 23 | N510716 | 6 | ШАРИК | STEEL, 5MM | JP | ||
| 24 | N531638 | 1 | КОРПУС | JP | |
||
| 25 | N527659 | 1 | СТОПОРНАЯ ШАЙБА | JP | |
||
| 26 | N769849 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |||
| 27 | N647513 | 4 | ШТИФТ | JP | |
||
| 28 | N681264 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 29 | N532276 | 4 | ШЕСТЕРНЯ | JP | |
||
| 30 | N531435 | 1 | ШЕСТЕРНЯ | JP | |
||
| 31 | N531627 | 1 | ШАЙБА | JP | |
||
| 32 | N531634 | 1 | КОЛЬЦО | JP | |
||
| 33 | N527876 | 1 | КОРПУС | JP | |
||
| 34 | N552206 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | JP | |
||
| 35 | N551526 | 1 | ЗВЕНО | JP | |
||
| 36 | N075506 | 4 | ВИНТ | JP | |
||
| 37 | N531632 | 1 | ШЕСТЕРНЯ | JP | |
||
| 38 | N681265 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 39 | N531633 | 4 | ШЕСТЕРНЯ | JP | |
||
| 40 | N681266 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | JP | |
||
| 41 | N531637 | 4 | ШЕСТЕРНЯ | JP | |
||
| 42 | N549298 | 1 | ШЕСТЕРНЯ | JP | |
||
| 43 | N550764 | 1 | ШАЙБА | JP | |
||
| 44 | N549069 | 1 | ПЛАСТИНА | JP | |
||
| 45 | N702960 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 50 | N702958 | 1 | КРЕПЁЖ В СБОРЕ | JP | |
||
| 821 | N792433 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 822 | N658202 | 1 | ЭТИКЕТКА | JP | |
||
| 823 | N792379 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | JP | |||
| 824 | N792434 | 1 | ЭТИКЕТКА | FOOT | JP | ||
| 866 | DCB124-JP | 2 | BATTERY PACK | JP | |||
| 871 | DCB115-JP | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 18В | JP |
