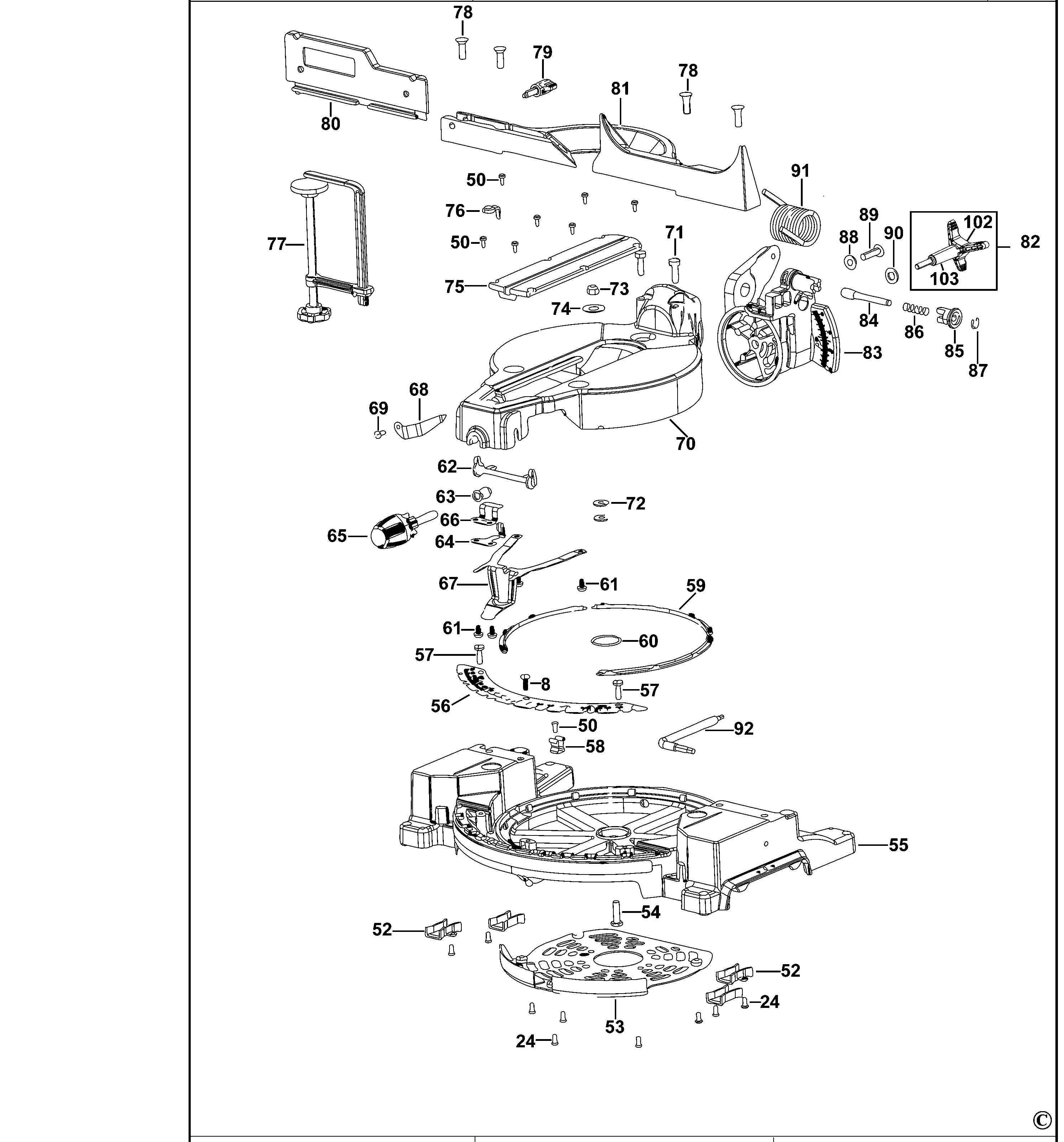

DWS713 ???????? ???? Type 20 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N298367 | 4 | ВИНТ | A9 |  |
||
| 2 | N643684 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 3 | N126157 | 1 | ЗАГРАДИТЕЛЬНЫЙ ЩИТОК | A9 | |
||
| 4 | 399139-00 | 1 | ОСЬ ПОВОРОТА | A9 |  |
||
| 5 | 146750-01 | 1 | ПРИЖИМНАЯ ПЛАНКА | A9 | |
||
| 6 | 148295-00 | 1 | ВТУЛКА | A9 | |
||
| 7 | 146768-00 | 1 | УПОР | A9 | |
||
| 8 | 330045-23 | 3 | ВИНТ | A9 | |
||
| 9 | 146774-00 | 1 | РОЛИК | A9 | |
||
| 10 | 604728-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 11 | 391630-00 | 1 | ЗВЕНО | A9 | |
||
| 12 | 399042-00 | 1 | ВТУЛКА | A9 | |||
| 13 | 330045-32 | 1 | ВИНТ | A9 | |
||
| 14 | 146740-01 | 1 | ВТУЛКА | A9 | |
||
| 15 | N034013 | 1 | ПРУЖИНА | A9 | |
||
| 16 | 145350-03 | 1 | КНОПКА | A9 | |||
| 17 | 146714-00 | 1 | ЗАМОК | A9 | |
||
| 18 | 398736-00 | 1 | ПРУЖИНА | A9 | |
||
| 19 | N542996 | 1 | ЗАЖИМНАЯ ШАЙБА ВНУТРЕННЯЯ | A9 | |
||
| 20 | N542995 | 1 | ВНЕШНИЙ ЗАЖИМ | A9 | |
||
| 21 | N600011 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | A9 | |
||
| 22 | 391573-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 23 | 392628-00 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ | A9 | |
||
| 24 | 330045-13 | 12 | ВИНТ | A9 | |
||
| 25 | 330003-29 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 26 | 391632-00 | 1 | ПРОКЛАДКА | A9 | |
||
| 27 | 394589-01 | 2 | ВИНТ | A9 | |
||
| 28 | 330045-14 | 5 | ВИНТ | A9 | |
||
| 29 | 150075-00 | 2 | ВИНТ | A9 | |
||
| 30 | N377514 | 2 | ВТУЛКА | A9 | |
||
| 31 | N126153 | 1 | ОСЬ ШАРНИРА | A9 | |
||
| 32 | 146732-00 | 2 | ПРОСТАВКА | A9 | |
||
| 33 | 153669-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 34 | N648203 | 1 | РЫЧАГ | A9 | |||
| 35 | N126158 | 1 | ЖЕЛОБ | A9 | |
||
| 38 | N548978 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |||
| 39 | 330019-12 | 1 | ВИНТ | A9 | |
||
| 40 | N555136 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 41 | 330019-32 | 4 | ВИНТ | A9 | |
||
| 42 | 330045-08 | 4 | ВИНТ | A9 | |
||
| 43 | 330019-22 | 2 | ВИНТ | M5.74x32 | A9 | |
|
| 44 | 396375-01 | 1 | HANDLE | A9 | |
||
| 45 | 330019-11 | 2 | ВИНТ | M4.55x13 T20 | A9 | |
|
| 47 | 614375-00 | 4 | ВИНТ | A9 | |||
| 48 | N543000 | 1 | ЗАДНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 49 | 146710-00 | 1 | СТЕКЛООЧИСТИТЕЛЬ | A9 | |
||
| 50 | 330045-05 | 9 | ВИНТ | A9 | |
||
| 51 | N458834 | 4 | ВИНТ | 6-32 x 5.55mm | A9 | |
|
| 52 | N542847 | 4 | ДЕРЖАТЕЛЬ | A9 | |
||
| 53 | N542842 | 1 | ЗАЩИТНЫЙ КОЖУХ | A9 | |
||
| 54 | N058318 | 1 | ВИНТ | A9 | |
||
| 55 | N540816 | 1 | ОСНОВА | A9 | |
||
| 56 | N542798 | 1 | ШКАЛА ИНДИКАЦИИ УГЛА РЕЗКИ | A9 | |
||
| 57 | 604410-00 | 1 | ВИНТ | A9 | |
||
| 58 | 391358-01 | 1 | ДЕРЖАТЕЛЬ | A9 | |
||
| 59 | N571400 | 1 | ПЛАСТИНА | A9 | |
||
| 60 | 49787-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 61 | 330045-22 | 4 | ВИНТ | A9 | |||
| 62 | N542735 | 1 | КУЛАЧОК | A9 | |
||
| 63 | 398256-00 | 1 | ВТУЛКА | A9 | |||
| 64 | N543960 | 1 | ПЛАСТИНА | A9 | |
||
| 65 | N542431 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 66 | N582377 | 1 | ПЛАСТИНА | A9 | |
||
| 67 | N542736 | 1 | СТОПОР | A9 | |
||
| 68 | 391631-00 | 1 | УКАЗАТЕЛЬ | A9 | |||
| 69 | 153460-00 | 1 | ВИНТ | A9 | |||
| 70 | N571402 | 1 | СТОЛ В СБОРЕ | A9 | |||
| 71 | N606924 | 2 | ВИНТ | M8 X 1.25 X 25 | A9 | |
|
| 72 | 153792-00 | 2 | ШАЙБА | A9 | |
||
| 73 | 330021-02 | 1 | ГАЙКА | A9 | |
||
| 74 | N556926 | 1 | КОЛПАЧОК | A9 | |
||
| 75 | N542862 | 1 | ПЛОСКАЯ КРЫШКА | A9 | |
||
| 76 | N542738 | 1 | УКАЗАТЕЛЬ | A9 | |
||
| 77 | N543041 | 1 | ЗАЖИМ В СБОРЕ | A9 | |
||
| 78 | 98105-03 | 4 | ВИНТ | M8x25 FT HD THD FMG | A9 | ||
| 79 | N480602 | 1 | РУЧКА В СБОРЕ | A9 | |||
| 80 | N646421 | 1 | НАПРАВЛЯЮЩАЯ В СБОРЕ | A9 | |||
| 81 | N542430 | 1 | НАПРАВЛЯЮЩАЯ | A9 | |
||
| 82 | N542863 | 1 | РУЧКА В СБОРЕ | A9 | |
||
| 83 | N542888 | 1 | ЦАПФА | A9 | |
||
| 84 | N562266 | 1 | ШТИФТ | A9 | |
||
| 85 | N562268 | 1 | РУЧКА | A9 | |
||
| 86 | N562267 | 1 | ПРУЖИНА | A9 | |
||
| 87 | 624038-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | A9 | |
||
| 88 | 330016-13 | 1 | ШАЙБА | A9 | |
||
| 89 | 612008-00 | 1 | ВИНТ | A9 | |
||
| 90 | 330016-04 | 1 | ШАЙБА | A9 | |
||
| 91 | N639012 | 1 | ПРУЖИНА | A9 | |
||
| 92 | N600007 | 1 | ГАЕЧНЫЙ КЛЮЧ | A9 | |
||
| 94 | 605040-27 | 1 | ПОДШИПНИК | A9 | |
||
| 95 | 623917-00 | 1 | ЯКОРЬ 230В | A9 | |
||
| 96 | 330003-04 | 1 | ПОДШИПНИК | A9 | |||
| 97 | 651765-00 | 1 | КОРПУС СТАТОРА В СБОРЕ | A9 | |
||
| 98 | 614368-00 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |
||
| 99 | 623919-00 | 2 | ЩЁТКА С ПРОВОДОМ | SINGLE | A9 | |
|
| 100 | N171521 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 101 | N507179 | 1 | РЕЖУЩИЙ ДИСК | A9 | |||
| 102 | N548507 | 1 | РУЧКА | A9 | |||
| 103 | N547713 | 1 | ШПИЛЬКА | A9 | |||
| 104 | 701297-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 105 | 152636-00 | 1 | ДЕРЖАТЕЛЬ ПИЛЬНОГО ПОЛОТНА | A9 | |
||
| 106 | 614366-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 107 | 003618-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 108 | 330019-02 | 2 | ВИНТ | A9 | |
||
| 110 | N770184 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 111 | N625165 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 112 | N627027 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 113 | N152791 | 1 | КОНДЕНСАТОР | A9 | |
||
| 120 | 003618-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 123 | N152791 | 1 | КОНДЕНСАТОР | A9 | |
||
| 800 | 93488-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
||
| 800 | 5140061-28 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
