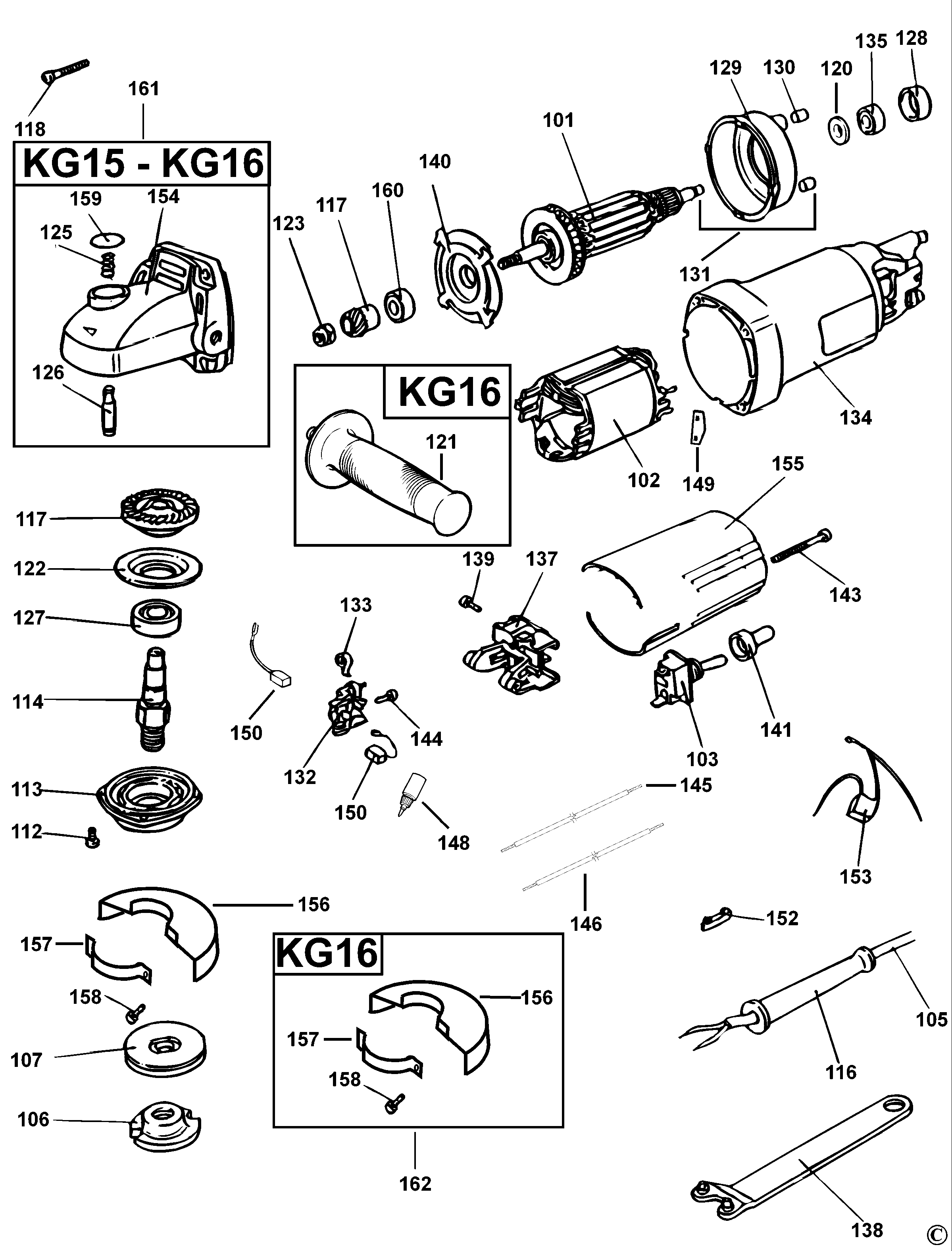

KG15 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 4 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 401702-08 | 1 | ЯКОРЬ 230В | TW |  |
||
| 102 | 397015-00 | 1 | СТАТОР | TW | |||
| 103 | 562209-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW | |||
| 105 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 106 | 622208-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | TW | |
||
| 107 | N039245 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | M10 | TW | ||
| 112 | 562160-07 | 4 | ВИНТ | TW | |
||
| 113 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 114 | 622210-00 | 1 | ШПИНДЕЛЬ | TW | |||
| 116 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 117 | 586255-00 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |||
| 118 | 562097-01 | 4 | ВИНТ | TW |  |
||
| 120 | 945287-00 | 1 | ПРОСТАВКА | TW | |||
| 122 | 945299-00 | 1 | ФЛАНЕЦ | TW | |
||
| 123 | 945292-00 | 1 | ГАЙКА | TW | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | TW | |
||
| 126 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | TW | |
||
| 127 | 573119-01 | 1 | ПОДШИПНИК | TW | |
||
| 128 | 930275-00 | 1 | ВТУЛКА | TW | |
||
| 129 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | TW | |
||
| 130 | 949638-01 | 2 | АМОРТИЗАТОР | TW | |
||
| 131 | 401635-00 | 1 | ОТРАЖАТЕЛЬ В СБОРЕ | TW | |
||
| 132 | 000000-00 | 2 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 133 | 562204-00 | 2 | ПРУЖИНА | TW | |
||
| 134 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 135 | 573119-02 | 1 | ПОДШИПНИК | TW | |
||
| 137 | 397701-00 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | TW | |
||
| 138 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | TW | |
||
| 139 | 562097-05 | 1 | ВИНТ | TW | |
||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | TW | |
||
| 141 | 943254-00 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | TW | |
||
| 143 | 562097-02 | 2 | ВИНТ | TW | |||
| 144 | 562097-00 | 2 | ВИНТ | TW | |
||
| 145 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 146 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 148 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 149 | 402489-00 | 2 | ОПОРНАЯ ПОДУШКА | TW | |
||
| 150 | 930897-00 | 2 | BRUSH 115-120V | TW | |
||
| 154 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 155 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 156 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 157 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 158 | 000000-00 | 2 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 159 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW | |||
| 160 | 573119-00 | 1 | ПОДШИПНИК | 8x22x7 - 608 2RS | TW | ||
| 161 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | TW |
