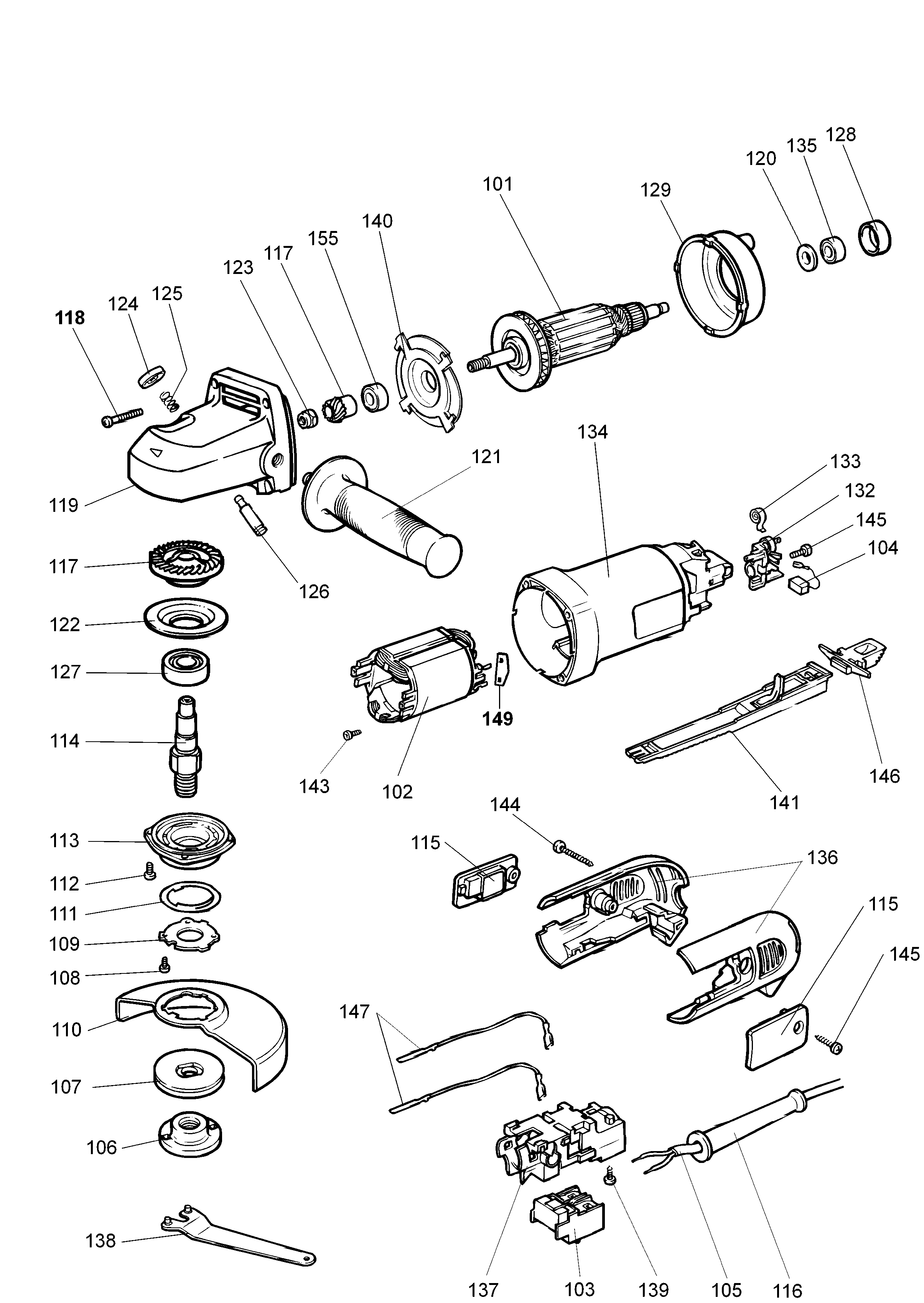

DW823 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 393921-07 | 1 | ЯКОРЬ В СБОРЕ | KR |  |
||
| 102 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | KR | |||
| 103 | 945614-00 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |
||
| 104 | 949646-02 | 2 | BRUSH CUT OFF 230V | KR | |
||
| 105 | 949738-27 | 1 | КАБЕЛЬ | B5 | KR | ||
| 106 | 403430-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KR |  |
||
| 107 | 930771-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | KR | |||
| 108 | 562160-00 | 3 | ВИНТ | KR | |
||
| 109 | 605415-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | KR | |||
| 110 | 944586-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | KR | |
||
| 111 | 393576-00 | 1 | КОЛЬЦО | KR | |
||
| 112 | 930224-01 | 4 | ВИНТ | KR | |
||
| 113 | 390521-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 114 | 945297-00 | 1 | ШПИНДЕЛЬ | KR | |||
| 115 | 401963-01 | 2 | КРЫШКА ЩЁТКИ | KR | |
||
| 116 | 401088-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 117 | 945295-02 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | KR | |
||
| 118 | 930079-01 | 4 | ВИНТ | KR | |
||
| 119 | 610704-00 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | KR | |
||
| 120 | 945287-00 | 1 | ПРОСТАВКА | KR | |||
| 121 | 573115-00 | 1 | БОКОВАЯ РУЧКА | KR | |
||
| 122 | 945590-00 | 1 | ФЛАНЕЦ | KR | |||
| 123 | 945292-00 | 1 | ГАЙКА | KR | |
||
| 124 | 944574-00 | 1 | КНОПКА | KR | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | KR | |
||
| 126 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | KR | |
||
| 127 | 605040-22 | 1 | ПОДШИПНИК | KR | |
||
| 128 | 949721-02 | 1 | ВТУЛКА | KR | |||
| 129 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 132 | 401252-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | KR | |||
| 133 | 930090-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR | |||
| 134 | 945595-02 | 1 | КОРПУС СТАТОРА | KR | |||
| 135 | 949625-01 | 1 | ПОДШИПНИК | 8 x 19 x 9 | KR | ||
| 136 | 401973-00 | 1 | РУЧКА В СБОРЕ | KR | |||
| 137 | 401595-00 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 138 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | KR | |
||
| 139 | 930284-01 | 1 | ВИНТ | KR | |||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | KR | |
||
| 141 | 947815-01 | 1 | РЫЧАГ В СБОРЕ | KR | |
||
| 143 | 390198-00 | 2 | ВИНТ | KR | |
||
| 144 | 931297-00 | 2 | ВИНТ | KR | |
||
| 145 | 931469-02 | 4 | ВИНТ | KR | |||
| 146 | 401259-01 | 1 | КНОПКА БЛОКИРОВКИ | KR | |
||
| 147 | 949801-99 | 2 | ПРОВОД | KR | |||
| 149 | 402489-00 | 2 | ОПОРНАЯ ПОДУШКА | KR | |
||
| 155 | N110358 | 1 | ПОДШИПНИК | KR | |
