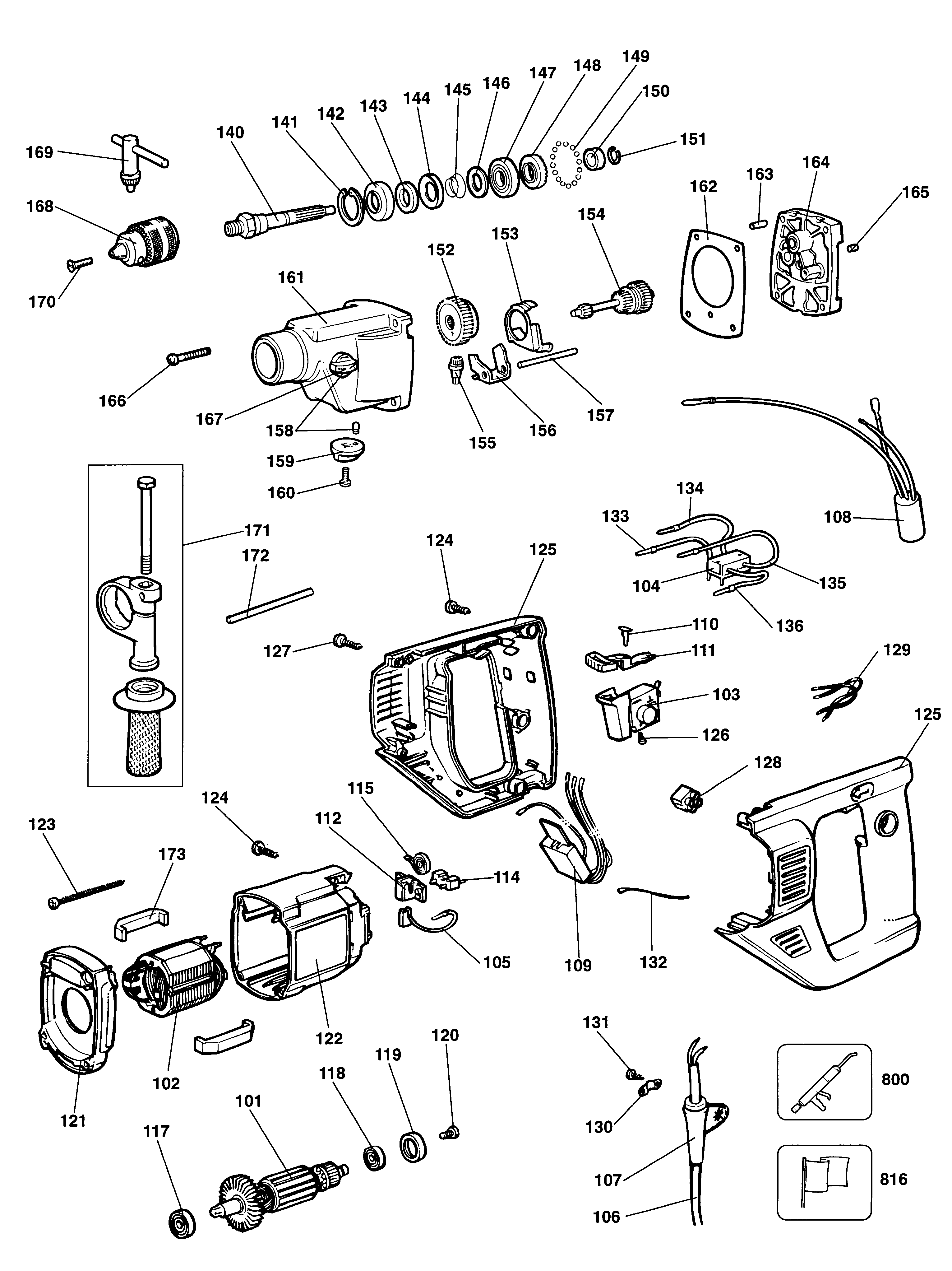

DW165 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 328620-10 | 1 | ЯКОРЬ 230В | A9 | |||
| 102 | 572393-02 | 1 | СТАТОР 230В | A9 |  |
||
| 103 | 324556-49 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 104 | 324400-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА | A9 | |||
| 105 | 323660-08 | 2 | ЩЁТКА | A9 | |||
| 106 | 329471-04 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |
||
| 109 | 324552-06 | 1 | ELECTRONIC 240V | A9 | |
||
| 110 | 324165-03 | 1 | ВСТАВКА | A9 | |||
| 111 | 323490-08 | 1 | РЫЧАГ | A9 | |||
| 112 | 323496-02 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 115 | 872843 | 2 | ПРУЖИНА | A9 | |||
| 117 | 329047-49 | 1 | ГНЕЗДО ПОДШИПНИКА | A9 | |||
| 118 | 330003-19 | 1 | ПОДШИПНИК | A9 |  |
||
| 119 | 870052 | 1 | ВТУЛКА | A9 | |
||
| 120 | 911276 | 1 | ВИНТ | A9 | |
||
| 121 | 326184-03 | 1 | ОТРАЖАТЕЛЬ | A9 | |||
| 122 | 324188-05 | 1 | КОРПУС СТАТОРА | A9 | |||
| 123 | 916231 | 2 | ВИНТ | A9 | |
||
| 124 | 323924-02 | 4 | ВИНТ | A9 | |||
| 125 | 324189-05 | 1 | РУЧКА В СБОРЕ | A9 | |||
| 126 | 911026 | 3 | ВИНТ | A9 | |
||
| 127 | 323924-11 | 2 | ВИНТ, ВРЕМ. | A9 | |||
| 128 | 323534-00 | 1 | РАЗЪЁМ | A9 | |||
| 129 | 323635-10 | 2 | LEAD 70MM | A9 | |||
| 130 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 131 | 323924-08 | 2 | ВИНТ | A9 | |
||
| 132 | 878846 | 1 | LEAD 360MM | A9 | |
||
| 133 | 877358 | 1 | LEAD 220MM | A9 | |||
| 134 | 877357 | 1 | LEAD 160MM BLACK | A9 | |||
| 135 | 877357 | 1 | LEAD 160MM BLACK | A9 | |||
| 136 | 323768-02 | 1 | LEAD 120MM BLACK | A9 | |||
| 141 | 279820-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |||
| 142 | 279818-00 | 1 | КОЛПАЧОК | A9 | |||
| 143 | 279819-00 | 1 | УПЛОТНЕНИЕ | A9 | |||
| 144 | 279807-00 | 1 | КОЛПАЧОК | A9 | |||
| 145 | 279808-00 | 1 | ПРУЖИНА | A9 | |||
| 146 | 279809-00 | 1 | ШАЙБА | A9 | |||
| 147 | 279817-00 | 1 | ПОДШИПНИК | A9 | |||
| 148 | 279810-00 | 1 | ХРАПОВОЙ МЕХАНИЗМ | A9 | |||
| 149 | 279816-00 | 15 | ШАРИК СТАЛЬНОЙ | A9 | |||
| 150 | 279815-00 | 1 | ПРОСТАВКА | A9 | |||
| 151 | 279811-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |||
| 152 | 279812-00 | 1 | БЛОКИРОВОЧНАЯ ВИЛКА | A9 | |||
| 153 | 279821-00 | 1 | ЭКРАН | A9 | |||
| 154 | 279827-00 | 1 | ВНУТРЕННИЙ ВАЛ В СБОРЕ | Metabo | A9 | ||
| 155 | 279814-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | A9 | |||
| 156 | 279812-00 | 1 | БЛОКИРОВОЧНАЯ ВИЛКА | A9 | |||
| 157 | 279822-00 | 1 | ВАЛ | A9 | |||
| 158 | 326467-00 | 2 | СТОПОР | A9 | |
||
| 159 | 326375-01 | 1 | РУЧКА | A9 | |||
| 160 | 323924-08 | 1 | ВИНТ | A9 | |
||
| 162 | 279813-00 | 1 | ПРОКЛАДКА | A9 | |||
| 163 | 279828-00 | 4 | ШПОНКА | A9 | |||
| 164 | 279824-00 | 1 | КРЫШКА В СБОРЕ | A9 | |||
| 165 | 916010 | 1 | УПОР | A9 | |||
| 166 | 330065-11 | 4 | ВИНТ | A9 | |
||
| 167 | 279840-00 | 1 | РУЧКА | A9 | |||
| 168 | 5140071-68 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | A9 | |
||
| 169 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | A9 | |
||
| 170 | 949889-05 | 1 | ВИНТ, ВРЕМ. | A9 | |
||
| 171 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 172 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | A9 | |
||
| 173 | 327033-00 | 2 | АМОРТИЗАТОР | A9 | |||
| 800 | 279830-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 |
