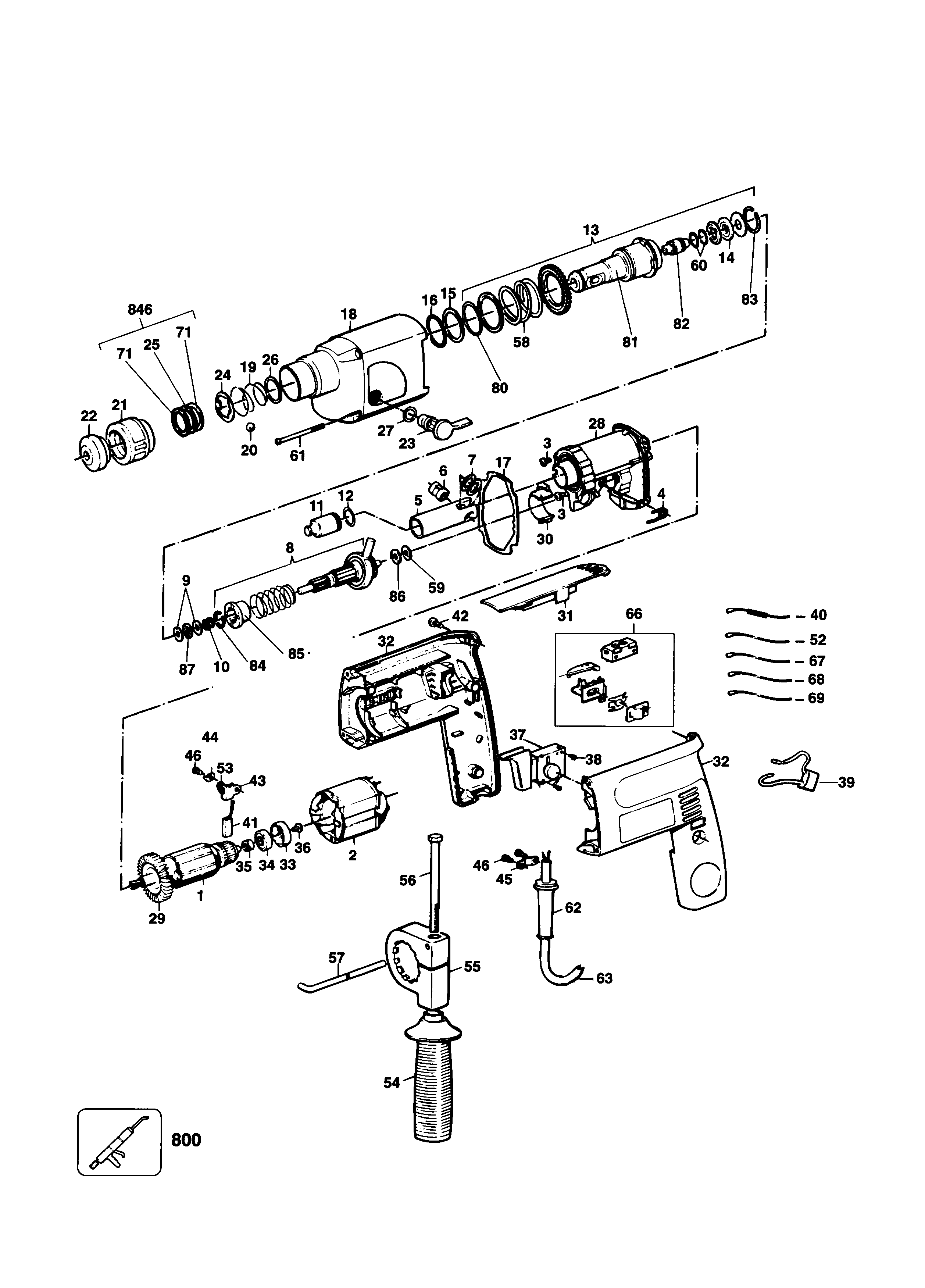

P8020 КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 - 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 323948-00 | 1 | ARMATURE 240V | 240 VOLT | KR | ||
| 1 | 873874-01 | 1 | ARMATURE 115V | 115 VOLT | KR | ||
| 1 | 323605-00 | 1 | ЯКОРЬ | 100 VOLT | KR | ||
| 1 | 879424-01 | 1 | ЯКОРЬ | 220 VOLT | KR | ||
| 2 | 320032 | 1 | СТАТОР | 220 VOLT | KR | ||
| 2 | 320032 | 1 | СТАТОР | 240 VOLT | KR | ||
| 2 | 323606-00 | 1 | СТАТОР | 100 VOLT | KR | ||
| 2 | 873875 | 1 | FIELD 115V | 115 VOLT | KR | ||
| 3 | 872745 | 2 | ВИНТ | KR | |||
| 4 | 870471 | 1 | ПРУЖИНА | KR | |||
| 5 | 875345 | 1 | ПОРШЕНЬ | KR | |||
| 6 | 487143-00 | 1 | ОСЬ | KR |  |
||
| 7 | 870875 | 2 | ШАЙБА | KR | |||
| 8 | 874592 | 1 | ВАЛ | KR | |||
| 9 | 324431-02 | 2 | ШАЙБА | KR | |||
| 10 | 323794-00 | 1 | ПРУЖИНА | KR | |||
| 11 | 870621 | 1 | ПЛУНЖЕР | KR | |||
| 12 | 577168-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 13 | 870950-01 | 1 | ШПИНДЕЛЬ | KR | |||
| 14 | N451068 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 15 | 870880 | 1 | ШАЙБА | KR | |||
| 16 | 870881 | 1 | ШАЙБА | KR | |||
| 17 | 870882 | 1 | ПРОКЛАДКА | KR | |||
| 18 | 870966-02 | 1 | КОРПУС РЕДУКТОРА | GB 115V | KR | ||
| 18 | 870966-02 | 1 | КОРПУС РЕДУКТОРА | GB 240V | KR | ||
| 18 | 875188 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 19 | 871690 | 1 | ПРУЖИНА | KR | |
||
| 20 | 583890-00 | 1 | ШАРИК | KR | |
||
| 21 | 870954 | 1 | ВТУЛКА | KR | |||
| 22 | 871469 | 1 | УПЛОТНЕНИЕ | KR | |||
| 23 | 321948 | 1 | РЫЧАГ | KR | |||
| 24 | 578387-00 | 1 | ШАЙБА | KR | |
||
| 25 | 323480-00 | 1 | ПРОСТАВКА | KR | |||
| 26 | 871670 | 1 | ШАЙБА | KR | |||
| 27 | 870907 | 1 | УПЛОТНЕНИЕ | KR | |||
| 28 | 324937-00 | 1 | КОЖУХ В СБОРЕ | KR | |||
| 29 | 324401-00 | 1 | ВЕНТИЛЯТОР | KR | |||
| 30 | 871987 | 1 | УПЛОТНЕНИЕ | KR | |||
| 31 | 322310-01 | 1 | ВСТАВКА | KR | |||
| 32 | 321944 | 1 | КОРПУС | TBH-8 | KR | ||
| 32 | 321941-01 | 3 | КОРПУС | P8020 | KR | ||
| 33 | 870052 | 1 | ВТУЛКА | KR | |
||
| 34 | 330003-19 | 1 | ПОДШИПНИК | KR | |
||
| 35 | 918687 | 1 | ПРОСТАВКА | KR | |||
| 36 | 911276 | 1 | ВИНТ | KR |  |
||
| 37 | 322338 | 1 | ВЫКЛЮЧАТЕЛЬ | 240 VOLT | KR | ||
| 37 | 322338 | 1 | ВЫКЛЮЧАТЕЛЬ | 220 VOLT | KR | ||
| 37 | 322337 | 1 | SWITCH 115V | 115 VOLT | KR | ||
| 37 | 322334-00 | 1 | ВЫКЛЮЧАТЕЛЬ | 100 VOLT | KR | ||
| 38 | 911026 | 2 | ВИНТ | KR | |
||
| 39 | 875689 | 1 | КОНДЕНСАТОР | GB 115V | KR | ||
| 39 | 323635-12 | 1 | LEAD 90MM BLACK | KR | |||
| 39 | 321384 | 1 | КОНДЕНСАТОР | GB 240V | KR | |
|
| 40 | 875553 | 1 | ДРОССЕЛЬ В СБОРЕ | GB 115V | KR | ||
| 40 | 875553 | 1 | ДРОССЕЛЬ В СБОРЕ | GB 240V | KR | ||
| 40 | 323635-02 | 1 | LEAD 120MM BLACK | KR | |||
| 41 | 320876 | 2 | ЩЁТКА 230В | 240 VOLT | KR | |
|
| 41 | 320876 | 2 | ЩЁТКА 230В | 220 VOLT | KR | |
|
| 41 | 320877 | 2 | ЩЁТКА | 100 VOLT | KR | ||
| 41 | 320877 | 2 | ЩЁТКА | 115 VOLT | KR | ||
| 42 | 911325 | 5 | ВИНТ | KR | |||
| 43 | 326109-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | KR | |
||
| 44 | 875513 | 2 | ПЛАСТИНА | KR | |||
| 45 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 46 | D911324 | 4 | ВИНТ | KR | |
||
| 52 | 879870 | 1 | LEAD 220MM RED | KR | |||
| 53 | 872843 | 2 | ПРУЖИНА | KR | |||
| 54 | 872712 | 1 | HANDLE | KR | |||
| 55 | 870911 | 1 | ЗАЖИМ | KR | |||
| 56 | 813918 | 1 | ВИНТ | KR | |
||
| 57 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 58 | 918782 | 1 | ПРУЖИНА | KR | |||
| 59 | 324430-03 | 1 | УПОРНЫЙ ПОДШИПНИК | KR | |
||
| 60 | 873012 | 2 | УПЛОТНЕНИЕ | KR | |||
| 61 | 911517 | 4 | ВИНТ | KR | |||
| 62 | 916968 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | GB 115V | KR | |
|
| 62 | 916968 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | GB 240V | KR | |
|
| 62 | 320785 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 63 | 330060-44 | 1 | CORDSET (M/PLUG) | GB 240V | KR | |
|
| 63 | 323655-00 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 63 | 330061-04 | 1 | CORDSET (M/PLUG) | GB 115V | KR | |
|
| 66 | 323135-49 | 1 | ВЫКЛЮЧАТЕЛЬ РЕМНАБОР | KR | |||
| 67 | 873314 | 1 | LEAD 140MM | KR | |||
| 67 | 878881 | 1 | LEAD 140MM BLACK | GB 115V | KR | ||
| 67 | 878881 | 1 | LEAD 140MM BLACK | GB 240V | KR | ||
| 68 | 322076 | 1 | LEAD 160MM BLACK | KR | |||
| 68 | 322576 | 1 | LEAD 160MM RED | GB 115V | KR | ||
| 68 | 322576 | 1 | LEAD 160MM RED | GB 240V | KR | ||
| 69 | 878756 | 1 | LEAD 200MM BLACK | KR | |
||
| 69 | 878756 | 1 | LEAD 200MM BLACK | GB 115V | KR | |
|
| 69 | 878756 | 1 | LEAD 200MM BLACK | GB 240V | KR | |
|
| 71 | 323492-00 | 2 | ШАЙБА | KR | |
||
| 80 | 870896 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |||
| 81 | 870962 | 1 | ШПИНДЕЛЬ | KR | |||
| 82 | 870622 | 1 | БОЁК | KR | |||
| 83 | 870893 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |||
| 84 | 872744 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |||
| 85 | 872741 | 1 | МУФТА | KR | |||
| 86 | 324431-03 | 1 | WASHER 7 | KR | |
||
| 87 | 324430-02 | 1 | УПОРНЫЙ ПОДШИПНИК | KR | |||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 846 | 327354-00 | 1 | ШАЙБА В СБОРЕ | KR |
