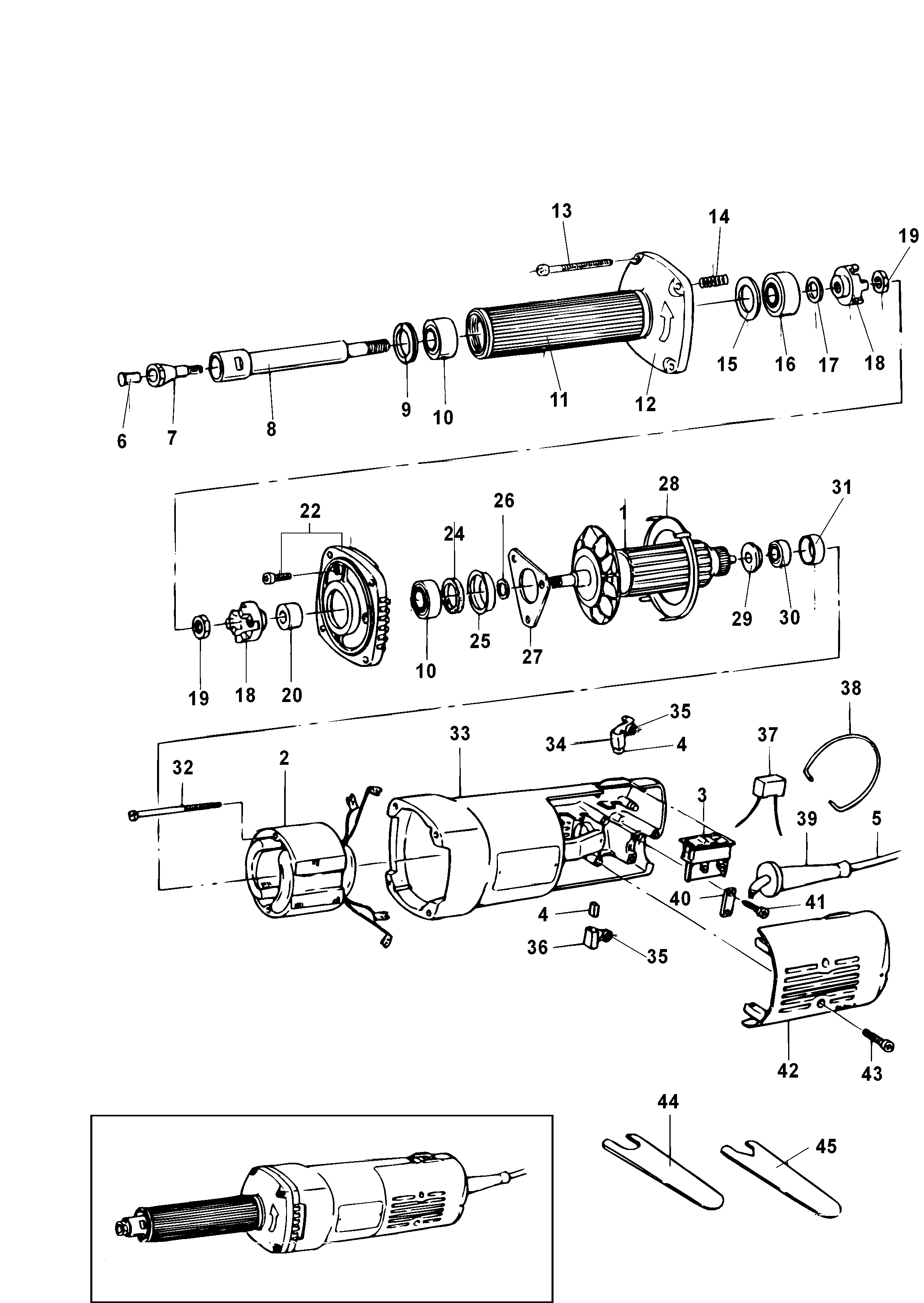

DW886 ПРЯМОШЛИФОВАЛЬНАЯ МАШИНА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 868600-00 | 1 | ЯКОРЬ | KR | |||
| 2 | 868540-00 | 1 | СТАТОР | KR | |||
| 3 | 937689 | 1 | ВЫКЛЮЧАТЕЛЬ | KR |  |
||
| 4 | 937690-00 | 1 | ЩЁТКА | KR | |||
| 5 | 949843-03 | 1 | КАБЕЛЬ | KR | |||
| 6 | 935803 | 1 | ГАЙКА | KR | |||
| 7 | 935810-00 | 1 | COLLET 6.35MM | KR | |||
| 8 | 935804-01 | 1 | ШПИНДЕЛЬ | KR | |||
| 9 | 935811-01 | 1 | ГАЙКА | KR | |||
| 10 | 577745-00 | 1 | ПОДШИПНИК | KR |  |
||
| 11 | 935812-00 | 1 | РАЗЪЁМ | KR | |
||
| 12 | 935808-01 | 1 | КОРПУС РЕДУКТОРА | KR | |||
| 13 | 934512 | 4 | ВИНТ | KR | |||
| 14 | 935805 | 3 | ПРУЖИНА | KR | |||
| 15 | 935813 | 1 | ШАЙБА | KR | |||
| 16 | 949719-16 | 1 | ПОДШИПНИК | KR | |||
| 17 | 940246 | 1 | ШАЙБА | KR | |||
| 18 | 935807 | 2 | СОЕДИНИТЕЛЬНЫЙ ФЛАНЕЦ | KR | |||
| 19 | 935815 | 2 | ШАЙБА | KR | |||
| 20 | 938616 | 1 | ПРОСТАВКА | KR | |||
| 22 | 935809-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |||
| 24 | 938618 | 1 | ВОЙЛОК | KR | |||
| 25 | 938620 | 1 | КРЫШКА | KR | |||
| 26 | 938617 | 1 | ПРОСТАВКА | KR | |||
| 27 | 938621 | 1 | ФЛАНЕЦ | KR | |||
| 28 | 933516 | 1 | ОТРАЖАТЕЛЬ | KR | |||
| 29 | 934412 | 1 | ПРОСТАВКА | KR | |||
| 30 | 330003-02 | 1 | ПОДШИПНИК | KR | |
||
| 31 | 930029-00 | 1 | HOLDER BEARING | KR | |
||
| 32 | 934429 | 2 | ВИНТ | KR | |||
| 33 | 937687-01 | 1 | КОРПУС СТАТОРА | KR | |||
| 34 | 937693 | 2 | ПЛАСТИНА | KR | |||
| 35 | 934859 | 2 | ПРУЖИНА | KR | |||
| 36 | 937694 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | KR | |||
| 37 | 930030 | 1 | КОНДЕНСАТОР | KR | |||
| 38 | 938629 | 1 | КОЛЬЦО | KR | |||
| 39 | 933551-00 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | KR | |
||
| 40 | 930103-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 41 | 930076-00 | 2 | ВИНТ | KR | |
||
| 42 | 937691 | 1 | КРЫШКА | KR | |||
| 43 | 949896-14 | 3 | ВИНТ | KR | |
||
| 44 | 938631 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR | |||
| 45 | 938630 | 1 | ГАЕЧНЫЙ КЛЮЧ | KR |
