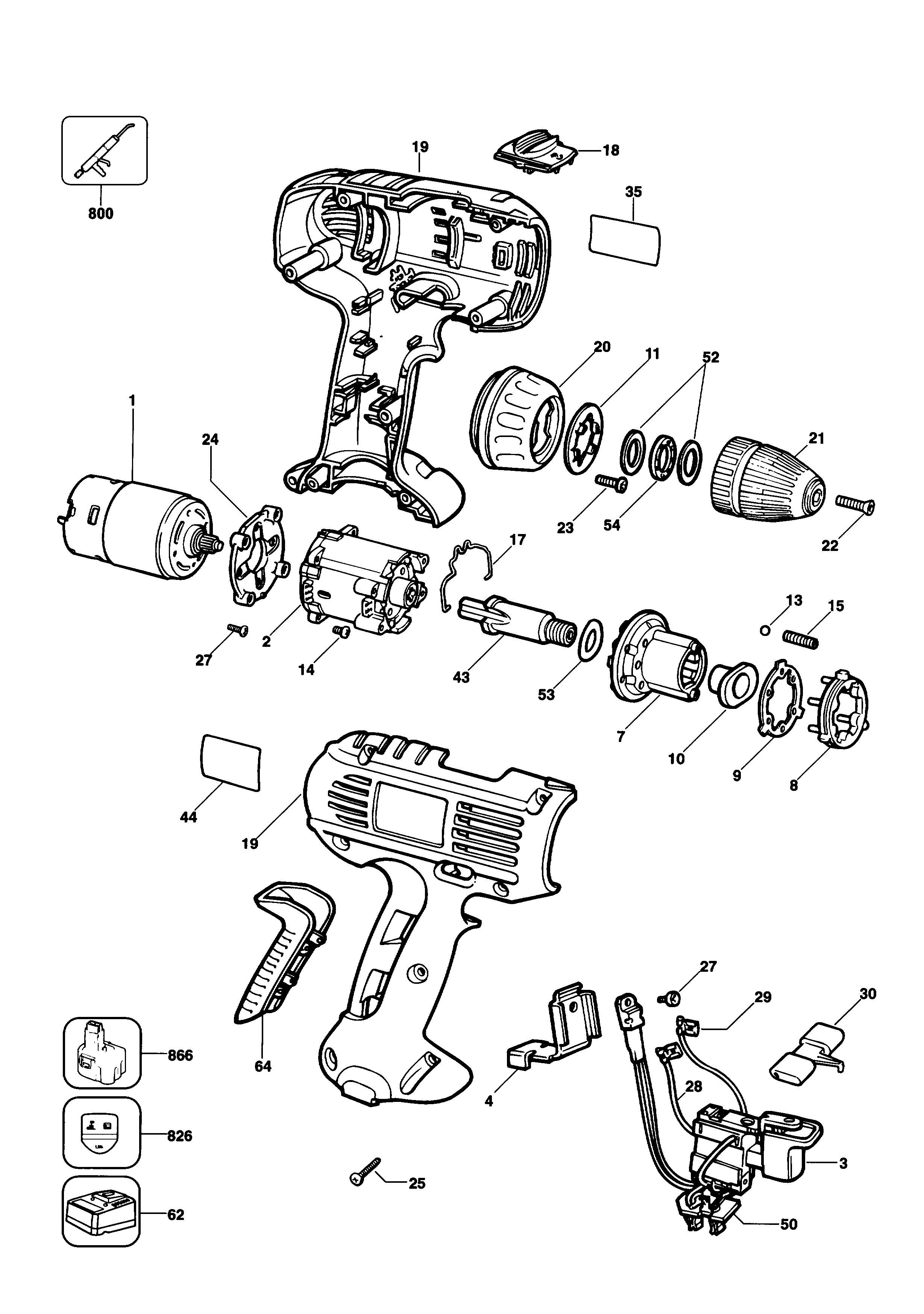

DW917K АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 - 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 807721-01 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |||
| 2 | 807690 | 1 | РЕДУКТОР В СБОРЕ | A9 | |||
| 3 | 371189-00 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 |  |
||
| 4 | 371098 | 1 | РАДИАТОР | A9 | |||
| 7 | 807481 | 1 | КОРПУС | A9 | |||
| 8 | 807476-01 | 1 | ОПОРА | A9 | |||
| 9 | 807477 | 1 | ПЛАСТИНА | A9 | |||
| 10 | 812973 | 1 | ПОДШИПНИК | A9 | |||
| 11 | 807483 | 1 | ПЛАСТИНА | A9 | |||
| 13 | 386690-00 | 1 | ШАРИК | STEEL, 5MM | A9 |  |
|
| 14 | 798486 | 4 | ВИНТ | A9 | |||
| 15 | 798707 | 6 | ПРУЖИНА | A9 | |||
| 17 | 799024 | 1 | ПРУЖИНА | A9 | |||
| 18 | 799025-04 | 1 | ПОЛЗУН | A9 | |
||
| 19 | 371079-10 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | TY2 | A9 | ||
| 19 | 371079-01 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | TY1 | A9 | ||
| 20 | 807478 | 1 | КОЛЬЦО | A9 | |||
| 21 | 798723-18 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | A9 | |||
| 22 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | A9 | |
||
| 23 | 733886 | 6 | ВИНТ | A9 | |
||
| 24 | 371192-01 | 1 | АДАПТЕР В СБОРЕ | A9 | |||
| 25 | 747329 | 7 | ВИНТ | A9 | |
||
| 27 | 808821 | 3 | ВИНТ | FROM DC 9649 | A9 | |
|
| 27 | 798783 | 3 | ВИНТ | UPTO DC 9648 | A9 | ||
| 28 | 372193 | 1 | LEAD BLACK | A9 | |||
| 29 | 372192 | 1 | ПРОВОД КРАСНЫЙ | A9 | |||
| 30 | 807706 | 1 | ПОЛЗУН | A9 | |||
| 35 | 371076-01 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |||
| 43 | 807482 | 1 | ШПИНДЕЛЬ В СБОРЕ | A9 | |||
| 44 | 371077-02 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 50 | 372210 | 1 | РАЗЪЁМ | A9 | |||
| 52 | 807479 | 2 | УПОРНАЯ ШАЙБА | A9 | |||
| 53 | 807496 | 1 | ПРУЖИННАЯ ШАЙБА | A9 | |||
| 54 | 859441 | 1 | ПОДШИПНИК | A9 | |||
| 62 | DE9116 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | Ni-Cad - NiMH - 1 hr | A9 | ||
| 800 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | A9 | |
|
| 826 | 371085-01 | 1 | ЭТИКЕТКА | A9 | |||
| 866 | DE9057 | 1 | BATTERY 7.2V - 1.3AH | Ni-Cad | A9 |
