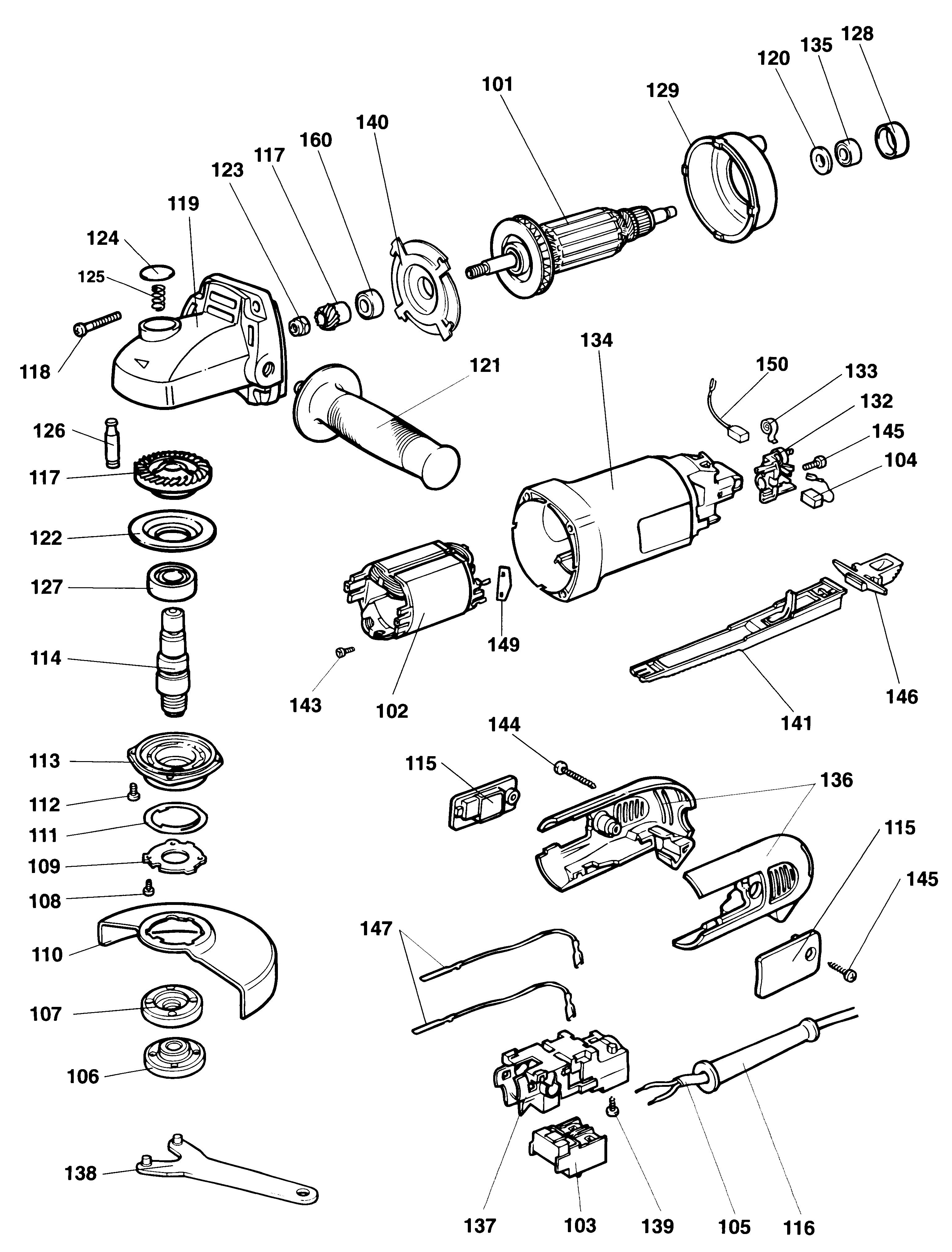

DW806 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 401702-07 | 1 | ARMATURE 115V | TW | |||
| 103 | 945614-00 | 1 | ВЫКЛЮЧАТЕЛЬ | TW |  |
||
| 104 | 939539-00 | 1 | ЩЁТКА С ОТСТРЕЛОМ | TW |  |
||
| 106 | 622208-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | TW | |
||
| 106 | 561670-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | TW | |
||
| 107 | 659110-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | TW | |
||
| 108 | 562160-00 | 3 | ВИНТ | TW | |
||
| 109 | 605415-00 | 1 | ПРИЖИМНАЯ ПЛАНКА | TW | |||
| 110 | 944675-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | TW | |
||
| 111 | 393576-00 | 1 | КОЛЬЦО | TW | |
||
| 112 | 930224-01 | 4 | ВИНТ | TW | |
||
| 112 | 562160-07 | 4 | ВИНТ | TW | |
||
| 113 | 945298-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |
||
| 114 | 622210-00 | 1 | ШПИНДЕЛЬ | TW | |||
| 115 | 401963-01 | 2 | КРЫШКА ЩЁТКИ | TW | |
||
| 116 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 117 | 945295-01 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |||
| 117 | 390701-00 | 1 | ШЕСТЕРНЯ | 36T | TW | ||
| 117 | 562100-01 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | 11T | TW | |
|
| 118 | 930079-01 | 4 | ВИНТ | TW | |
||
| 119 | 562304-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |||
| 120 | 945287-00 | 1 | ПРОСТАВКА | TW | |||
| 121 | 940155 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | TW | |||
| 122 | 945299-00 | 1 | ФЛАНЕЦ | TW | |
||
| 123 | 945292-00 | 1 | ГАЙКА | TW | |
||
| 124 | 944575-00 | 1 | КНОПКА | TW | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | TW | |
||
| 126 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | TW | |
||
| 127 | 605040-22 | 1 | ПОДШИПНИК | TW | |
||
| 128 | 930275-00 | 1 | ВТУЛКА | TW | |
||
| 129 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | TW | |
||
| 132 | 949880-05 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | INCL. SPRING | TW | |
|
| 133 | 930090-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | TW | |||
| 134 | 401637-04 | 1 | КОРПУС СТАТОРА | TW | |||
| 135 | 605040-02 | 1 | ПОДШИПНИК | TW | |
||
| 136 | 401973-00 | 1 | РУЧКА В СБОРЕ | TW | |||
| 137 | 401595-00 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | TW | |
||
| 138 | 401680-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | TW | |
||
| 138 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | TW | |
||
| 139 | 562097-04 | 1 | ВИНТ | TW | |
||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | TW | |
||
| 141 | 947815-01 | 1 | РЫЧАГ В СБОРЕ | TW | |
||
| 143 | 390198-00 | 2 | ВИНТ | TW | |
||
| 143 | 390198-00 | 2 | ВИНТ | TW | |
||
| 144 | 931297-00 | 2 | ВИНТ | TW | |
||
| 144 | 562097-06 | 2 | ВИНТ | TW | |||
| 145 | 931469-02 | 4 | ВИНТ | TW | |||
| 146 | 401259-01 | 1 | КНОПКА БЛОКИРОВКИ | TW | |
||
| 147 | 949801-99 | 1 | ПРОВОД | TW | |||
| 148 | 949933-16 | 1 | СИЛИКОНОВАЯ ТУБА | TW | |||
| 149 | 402489-00 | 2 | ОПОРНАЯ ПОДУШКА | TW | |
||
| 150 | 930897-00 | 1 | BRUSH 115-120V | TW | |
||
| 160 | 390821-01 | 1 | ПОДШИПНИК | TW | |||
| 168 | 569512-00 | 1 | ФЛАНЕЦ | TW |
