DW850 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 2 - 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу

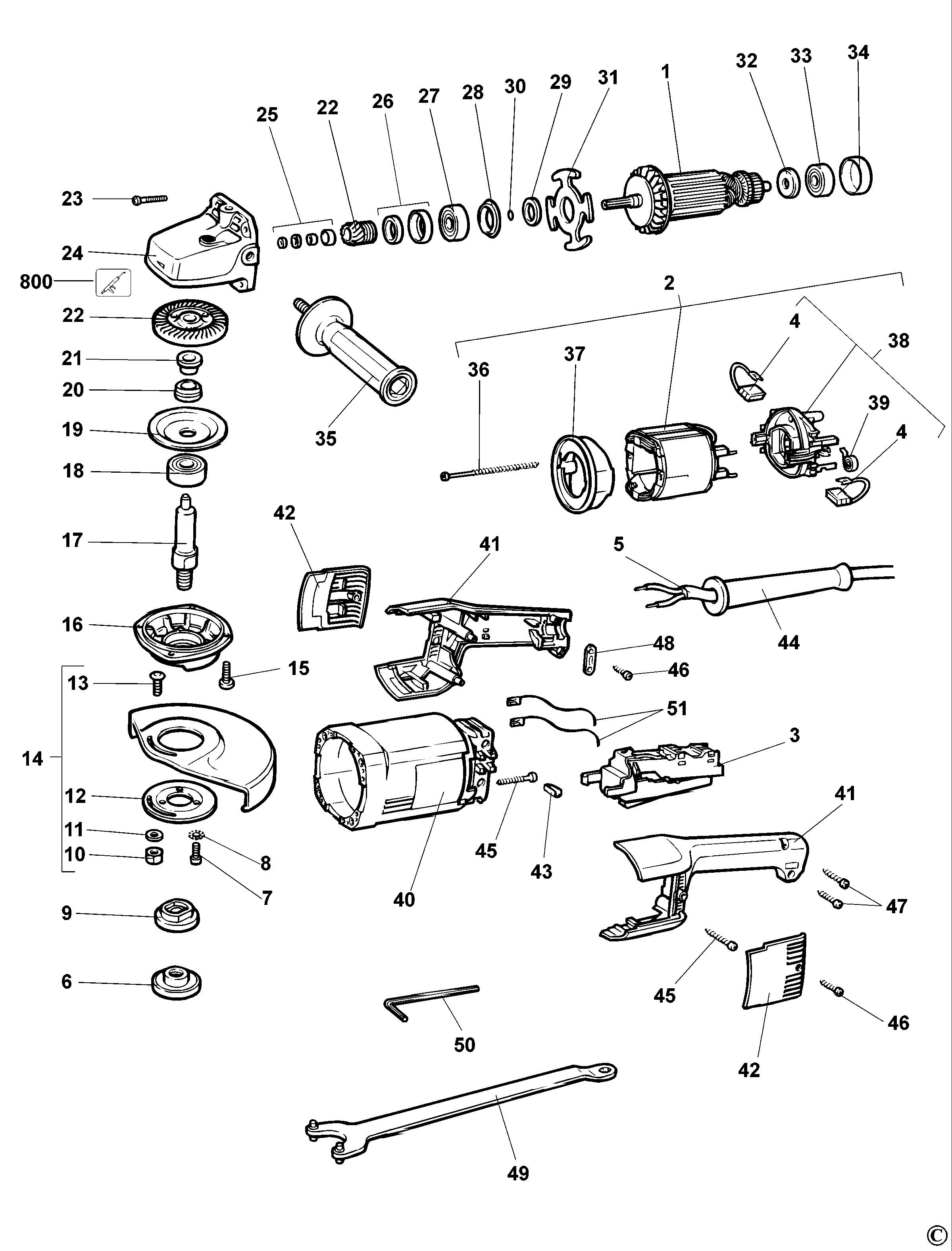

| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 574370-08 | 1 | ЯКОРЬ 230В | KR |  |
||
| 2 | 949406-07 | 1 | СТАТОР 230В | KR | |||
| 3 | 949825-10 | 1 | ВЫКЛЮЧАТЕЛЬ С БЛОКИРОВКОЙ | LOCK-ON | KR | |
|
| 4 | 403485-03 | 2 | ЩЁТКА 230В | KR | |||
| 5 | 330080-53 | 1 | КАБЕЛЬ | KR |  |
||
| 6 | 931771 | 1 | ФЛАНЕЦ | KR | |
||
| 7 | 933058-00 | 3 | ВИНТ | KR | |
||
| 8 | 932369 | 3 | ШАЙБА | KR | |||
| 9 | 930927 | 1 | ФЛАНЕЦ | KR | |
||
| 10 | 860083-03 | 1 | ГАЙКА | KR | |
||
| 11 | 930925 | 1 | ШАЙБА | KR | |||
| 12 | 930929 | 1 | ФЛАНЕЦ | KR | |||
| 13 | 949892-07 | 1 | ВИНТ | KR | |
||
| 14 | 931942-02 | 1 | GUARD 9" | KR | |
||
| 15 | 949887-01 | 4 | ВИНТ | KR | |
||
| 16 | 947962-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KR | |
||
| 17 | 572483-00 | 1 | ШПИНДЕЛЬ | TYPE 2 | KR | ||
| 17 | 578243-00 | 1 | ШПИНДЕЛЬ | TYPE 3 | KR | |
|
| 18 | 574853-11 | 1 | ПОДШИПНИК | KR | |
||
| 19 | 930924 | 1 | ФЛАНЕЦ | KR | |
||
| 20 | 930923 | 1 | УПЛОТНЕНИЕ | KR | |||
| 21 | 930922 | 1 | ПРОСТАВКА | KR | |
||
| 22 | 932522 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ В СБОРЕ | KR | |||
| 23 | 930930 | 4 | ВИНТ | KR | |
||
| 24 | 401048-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TYPE 3 | KR | ||
| 24 | 401048-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TYPE 2 | KR | |
|
| 25 | 937098-49 | 2 | ЗАЖИМ В СБОРЕ | KR | |||
| 26 | 930909 | 1 | УПЛОТНЕНИЕ В СБОРЕ | KR | |||
| 27 | 330003-14 | 1 | ПОДШИПНИК | KR | |
||
| 28 | 931067-00 | 1 | УПЛОТНЕНИЕ В СБОРЕ | KR | |
||
| 29 | 931062 | 1 | ПРОСТАВКА | KR | |||
| 30 | 930028-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 31 | 931066-00 | 1 | ФЛАНЕЦ | KR | |||
| 32 | N174055 | 1 | ПРОСТАВКА | KR | |
||
| 33 | 577745-00 | 1 | ПОДШИПНИК | KR | |
||
| 34 | 938332-00 | 1 | ВТУЛКА | KR | |
||
| 35 | 933499 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |
||
| 36 | 931072 | 2 | ВИНТ | KR | |
||
| 37 | 402808-00 | 1 | ОТРАЖАТЕЛЬ | KR | |
||
| 38 | 949405-03 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | KR | |||
| 39 | 931076-00 | 2 | ПРУЖИНА | KR | |
||
| 40 | 478890-00 | 1 | КОРПУС СТАТОРА | KR | |||
| 41 | N097875 | 1 | РУЧКА И КРЫШКА | KR | |
||
| 42 | 933364-02 | 2 | КРЫШКА | KR | |
||
| 43 | 930934-00 | 4 | АМОРТИЗАТОР | KR | |
||
| 44 | 947964-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 45 | 931297-00 | 4 | ВИНТ | KR | |
||
| 46 | 931469-02 | 4 | ВИНТ | KR | |||
| 47 | 930284-01 | 2 | ВИНТ | KR | |||
| 48 | 931477-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 49 | 938733 | 1 | РОЖКОВЫЙ ГАЕЧНЫЙ КЛЮЧ | KR | |
||
| 50 | 807043 | 1 | ГАЕЧНЫЙ КЛЮЧ | 4mm | KR | |
|
| 51 | 403462-00 | 2 | ПРОВОД | KR | |
||
| 800 | 575762-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 100 Г | KR | |
