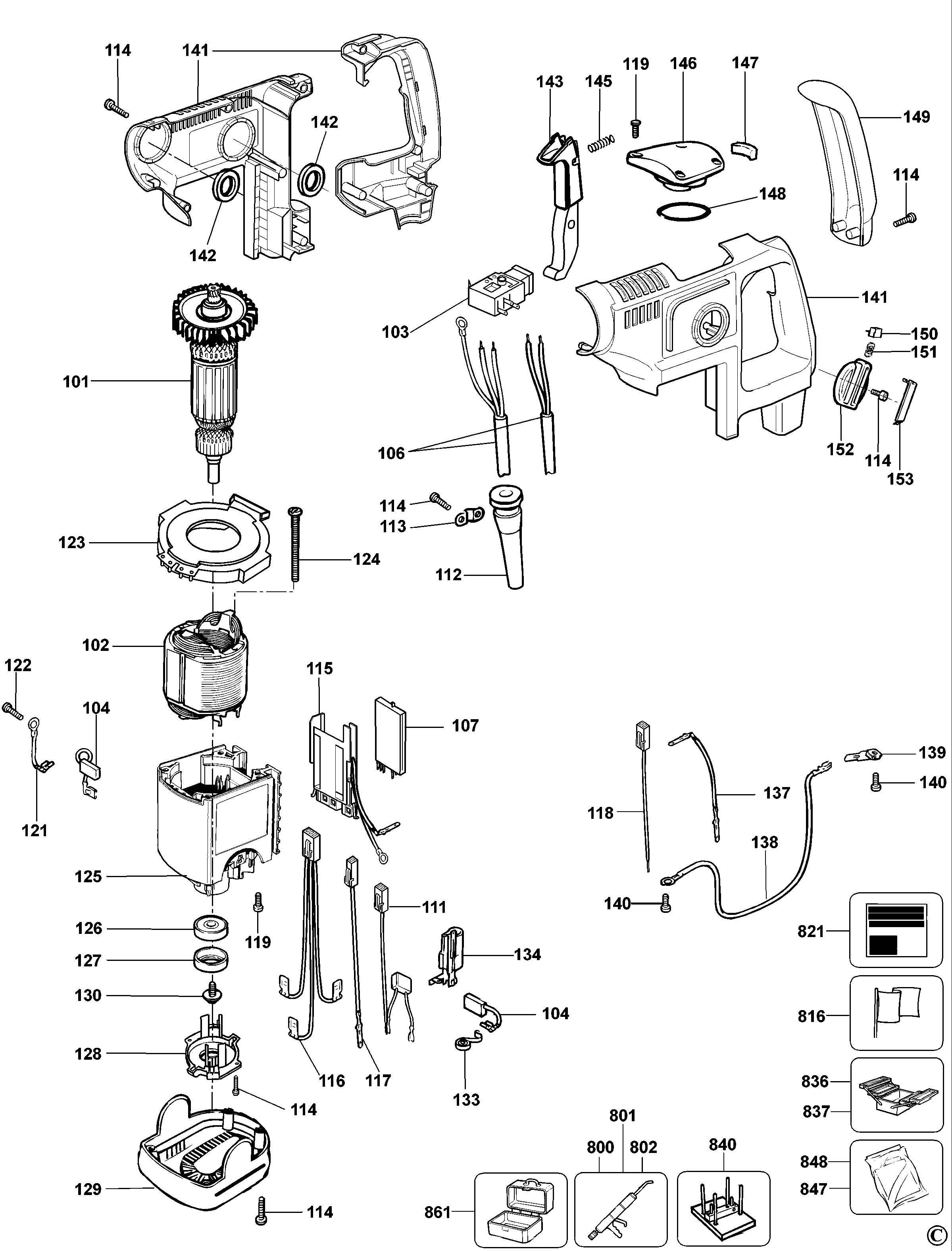

DW568K КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | N030349 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ 230В | KR |  |
||
| 102 | 377653-08 | 1 | СТАТОР 230В | KR |  |
||
| 103 | 487175-49 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |||
| 104 | 487131-00 | 1 | КОМПЛЕКТ ЩЁТОК | KR | |
||
| 106 | 324438-69 | 1 | КАБЕЛЬ | KR | |||
| 107 | 328649-20 | 1 | БЛОК ЭЛЕКТРОНИКИ 220В | KR | |
||
| 111 | 487087-00 | 1 | КОНДЕНСАТОР В СБОРЕ | KR | |
||
| 112 | 323091-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 113 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KR | |
||
| 114 | 330065-08 | 20 | ВИНТ | M4x18 T20 | KR | |
|
| 115 | 329845-00 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 116 | 329777-00 | 1 | ПРОВОД В СБОРЕ | KR | |
||
| 117 | 329776-00 | 1 | ПРОВОД В СБОРЕ | KR | |
||
| 119 | 324007-11 | 13 | ВИНТ | M5 X 18 | KR | |
|
| 121 | 328856-01 | 1 | ПРОВОД | KR | |
||
| 122 | 330065-24 | 2 | ВИНТ | KR | |
||
| 123 | 327486-00 | 1 | НАПРАВЛЯЮЩАЯ | KR | |
||
| 124 | 330065-21 | 2 | ВИНТ | KR | |
||
| 125 | 487073-01 | 1 | КОЖУХ ДВИГАТЕЛЯ В СБОРЕ | KR | |
||
| 126 | 577745-00 | 1 | ПОДШИПНИК | KR | |
||
| 127 | 325279-00 | 1 | ВТУЛКА | KR | |
||
| 128 | 327487-00 | 1 | HOLDER BEARING | KR | |
||
| 129 | 327489-01 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |
||
| 130 | 324119-02 | 1 | ВИНТ | KR | |
||
| 133 | 326667-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR | |
||
| 134 | 326933-01 | 2 | ДЕРЖАТЕЛЬ | KR | |||
| 141 | 327589-07 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | Yellow | KR | ||
| 142 | 327577-00 | 4 | КОЛЬЦО | KR | |
||
| 143 | 487094-01 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 145 | 326438-00 | 1 | ПРУЖИНА | KR | |||
| 146 | 327499-02 | 1 | КРЫШКА КОРПУСА | KR | |
||
| 147 | 327586-00 | 1 | ФИЛЬТР | KR | |
||
| 148 | 323711-15 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 149 | 327500-00 | 1 | КРЫШКА ВЫКЛЮЧАТЕЛЯ | KR | |
||
| 150 | 327503-02 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | KR | |
||
| 151 | 323395-31 | 1 | ПРУЖИНА | KR | |
||
| 152 | 327501-00 | 1 | РЫЧАГ | KR | |
||
| 153 | 327509-00 | 1 | КОЛПАЧОК | KR | |
||
| 175 | 492162-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | KR | |||
| 184 | 330003-39 | 1 | ПОДШИПНИК | KR | |
||
| 185 | 487074-49 | 1 | ПОДШИПНИК В СБОРЕ | KR | |
||
| 186 | 327569-00 | 1 | КОЛЕНЧАТЫЙ ВАЛ | KR | |||
| 187 | 328769-00 | 1 | ПРУЖИНА | KR | |
||
| 188 | 327507-00 | 1 | ВТУЛКА | KR | |
||
| 189 | 574741-00 | 1 | ШЕСТЕРНЯ | KR | |||
| 190 | 323872-05 | 1 | ПОДШИПНИК | KR | |
||
| 191 | 324822-05 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 192 | 327141-03 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 193 | 327575-00 | 1 | ВТУЛКА | KR | |
||
| 194 | 327568-00 | 1 | ОТЛИВКА В СБОРЕ | KR | |||
| 200 | 323489-00 | 1 | КОЛПАЧОК | KR | |
||
| 201 | 327593-01 | 1 | ФЛАНЕЦ | KR | |||
| 202 | 327592-00 | 1 | ШАЙБА | KR | |||
| 203 | 487034-00 | 1 | КОЛЬЦО | KR | |||
| 204 | 578387-00 | 1 | ШАЙБА | KR | |
||
| 205 | 871690 | 1 | ПРУЖИНА | KR | |
||
| 206 | 324822-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 207 | 487118-00 | 1 | ПРУЖИНА | KR | |
||
| 208 | 327540-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 209 | 327541-00 | 1 | ДЕРЖАТЕЛЬ | KR | |
||
| 211 | 327594-00 | 1 | ПРУЖИННАЯ ШАЙБА | KR | |
||
| 212 | 487033-00 | 5 | ШАРИК | KR | |
||
| 213 | 327542-00 | 1 | ШПИНДЕЛЬ | KR | |||
| 214 | 327141-01 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 215 | 575279-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 216 | 323763-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |||
| 217 | 330003-46 | 1 | ПОДШИПНИК | KR | |||
| 218 | 487038-00 | 1 | АМОРТИЗАТОР | KR | |||
| 219 | 327526-00 | 1 | ШПИНДЕЛЬ | KR | |||
| 220 | 323395-26 | 1 | ПРУЖИНА | KR | |
||
| 221 | 323711-39 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 222 | 487081-00 | 1 | БОЁК | KR | |||
| 223 | 327533-00 | 1 | ШАЙБА | KR | |
||
| 224 | 323711-31 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 225 | 323711-32 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |||
| 226 | 327532-00 | 1 | ВТУЛКА | KR | |||
| 227 | 323762-06 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |||
| 228 | 327591-00 | 1 | ПЛУНЖЕР | KR | |||
| 229 | 487037-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 230 | 323711-10 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 231 | 325905-01 | 1 | ПОРШНЕВОЕ КОЛЬЦО | KR | |
||
| 232 | 327520-00 | 1 | ПОРШЕНЬ | KR | |||
| 233 | 329818-00 | 1 | ШТИФТ | KR | |
||
| 234 | 327519-00 | 1 | ШАТУН | KR | |
||
| 235 | 327492-00 | 1 | КОЛЬЦО | KR | |||
| 237 | 327527-00 | 1 | ВТУЛКА | KR | |
||
| 238 | 327553-00 | 1 | ШАЙБА | KR | |
||
| 239 | 492162-00 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | KR | |||
| 240 | 477193-00 | 1 | КОЖУХ В СБОРЕ | KR | |
||
| 241 | 327518-00 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 242 | 327502-00 | 1 | КУЛАЧОК | KR | |
||
| 251 | 327493-00 | 1 | ФЛАНЕЦ | KR | |||
| 252 | 327544-00 | 1 | БОЛТ | KR | |
||
| 254 | 487103-49 | 1 | ЗАЖИМ В СБОРЕ | KR | |||
| 256 | 327545-00 | 1 | HANDLE | KR | |
||
| 260 | 326205-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |||
| 261 | 323763-07 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 262 | 575568-00 | 1 | ПАТРОН | KR | |
||
| 800 | 487142-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 100 Г | Turmogrease P1001 | KR | |
|
| 801 | 487142-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА 100 Г | Turmogrease P1001 | KR | |
|
| 802 | 328771-07 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50G, BIT GREASE | KR | |
|
| 816 | 329151-01 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KR | |||
| 821 | 329578-08 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |||
| 836 | 559613-99 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | Mandrel Seal | KR | ||
| 837 | 559611-99 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | Mandrel Circlip | KR | ||
| 840 | 559610-99 | 1 | СЕРВИСНОЕ ПРИСПОСОБЛЕНИЕ | Alignment Jig Field | KR | ||
| 848 | 487096-00 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 230В | KR |
