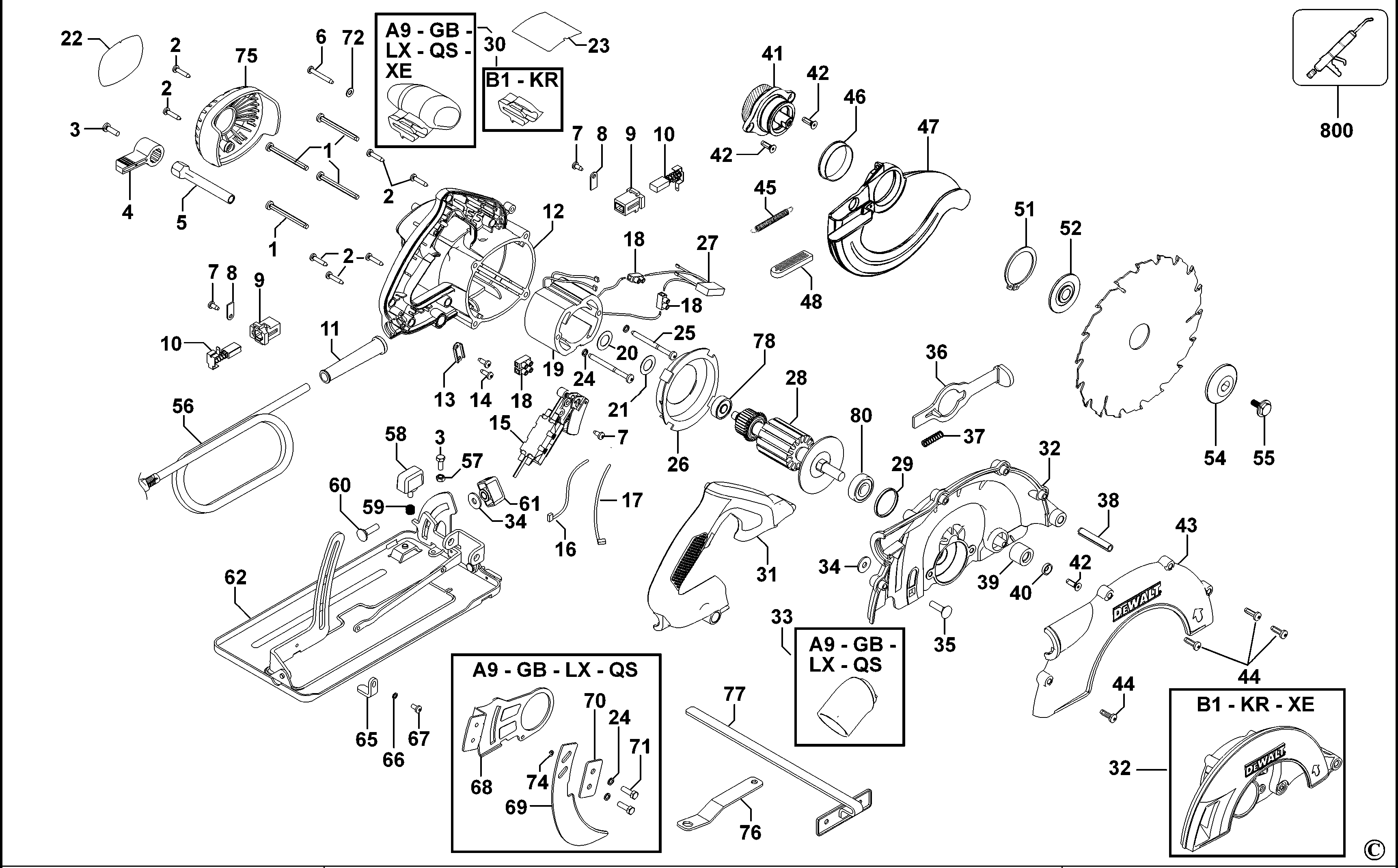

D23620 ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 596862-00 | 4 | ВИНТ | M5 x 55mm | A9 | ||
| 2 | 1002003-00 | 7 | ВИНТ | M4 x 20mm | A9 |  |
|
| 3 | 1002005-00 | 2 | ВИНТ | A9 |  |
||
| 4 | 1002007-00 | 1 | РЫЧАГ | A9 | |
||
| 5 | 1002008-00 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |||
| 6 | 1002018-00 | 1 | ВИНТ | 4.2 x 32mm | A9 | |
|
| 7 | 596863-00 | 3 | ВИНТ | 4.2 x 9.5mm | A9 | |
|
| 8 | 1002009-00 | 2 | ЗАЖИМ | A9 | |||
| 9 | 1002010-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 10 | 1002011-00 | 2 | ЩЁТКА 230В | A9 | |
||
| 11 | 1002024-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 12 | 1002014-00 | 1 | КОЖУХ ДВИГАТЕЛЯ | A9 | |
||
| 13 | 1002020-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 14 | 596873-00 | 2 | ВИНТ | M4 x 12mm | A9 | |
|
| 16 | 1002015-00 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |
||
| 17 | 1002016-00 | 1 | ВЫВОДНОЙ ПРОВОД | A9 | |
||
| 18 | 1002019-00 | 4 | КЛЕММНАЯ КОЛОДКА | A9 | |
||
| 19 | 1002482-00 | 1 | СТАТОР 230В | A9 | |
||
| 20 | 1002028-00 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 21 | 1002029-00 | 1 | ШАЙБА | A9 | |
||
| 22 | 1002483-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | A9 | |
||
| 23 | 1003050-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 24 | 1002026-00 | 4 | ПРУЖИННАЯ ШАЙБА | 5mm | A9 | |
|
| 25 | 1002027-00 | 2 | ВИНТ | M5 x 60mm | A9 | |
|
| 26 | 1002038-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |||
| 27 | 1002013-00 | 1 | КОНДЕНСАТОР | A9 | |||
| 28 | 1003721-00 | 1 | ЯКОРЬ 230В | A9 | |
||
| 29 | 1002048-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 30 | 1002030-00 | 1 | РУЧКА В СБОРЕ | A9 | |||
| 31 | 1002025-00 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 32 | 1002486-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 33 | 1002043-00 | 1 | АДАПТЕР | A9 | |
||
| 34 | 1002036-00 | 2 | ШАЙБА | 6mm | A9 | |
|
| 35 | 1002053-00 | 1 | БОЛТ | A9 | |
||
| 36 | 1002047-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | A9 | |
||
| 37 | 1002045-00 | 1 | ПРУЖИНА | A9 | |
||
| 38 | 1002044-00 | 1 | ШТИФТ | A9 | |
||
| 39 | 596897-00 | 1 | ОГРАНИЧИТЕЛЬ | A9 | |
||
| 40 | 596898-00 | 1 | ШАЙБА | A9 | |
||
| 41 | 1003722-00 | 1 | ШЕСТЕРНЯ В СБОРЕ | A9 | |||
| 42 | 596899-00 | 3 | ВИНТ | M4 x 12mm | A9 | |
|
| 43 | 1002488-00 | 1 | КРЫШКА КОЖУХА | A9 | |||
| 44 | 596907-00 | 4 | ВИНТ | M5 x 14 | A9 | |
|
| 45 | 596912-00 | 1 | ПРУЖИНА | A9 | |||
| 46 | 596911-00 | 1 | ВТУЛКА | A9 | |||
| 47 | 1002489-00 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | A9 | |||
| 48 | 1002050-00 | 1 | ВТУЛКА | A9 | |
||
| 51 | 596915-00 | 1 | СТОПОРНОЕ КОЛЬЦО | 42mm | A9 | |
|
| 52 | 1003062-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |||
| 54 | 1002491-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 | |||
| 55 | 596919-00 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | A9 | |||
| 56 | 1003051-00 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 57 | 1002492-00 | 1 | ГАЙКА | 5mm | A9 | |
|
| 58 | 596923-00 | 1 | SCREW WING | A9 | |||
| 59 | 596922-00 | 1 | ПРУЖИНА | A9 | |||
| 60 | 596925-00 | 1 | ВИНТ | A9 | |
||
| 61 | 596924-00 | 1 | БАРАШКОВАЯ ГАЙКА | A9 | |
||
| 62 | 1003063-00 | 1 | БАШМАК В СБОРЕ | A9 | |||
| 65 | 597545-00 | 1 | ОПОРА | A9 | |||
| 66 | 597546-00 | 1 | ШАЙБА | 4mm | A9 | |
|
| 67 | 597547-00 | 1 | ВИНТ | M4 x 8mm | A9 | |
|
| 68 | 1002494-00 | 1 | ОПОРА | A9 | |||
| 69 | 1003064-00 | 1 | РАСПОРНЫЙ НОЖ | A9 | |||
| 70 | 1003065-00 | 1 | ЗАЖИМ | A9 | |||
| 71 | 596906-00 | 2 | ВИНТ | M5 x 16mm | A9 | |
|
| 72 | 1002022-00 | 1 | ШАЙБА | 4mm | A9 | |
|
| 74 | 1002497-00 | 1 | СТОПОРНОЕ КОЛЬЦО | 3mm | A9 | |
|
| 75 | 1002006-00 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 76 | 1002066-00 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | A9 | |||
| 77 | 1002067-00 | 1 | НАПРАВЛЯЮЩАЯ ПЛАНКА | A9 | |||
| 78 | 1003723-00 | 1 | ПОДШИПНИК | 608-2RD | A9 | ||
| 80 | 1002499-00 | 1 | ПОДШИПНИК | 6200-2RS | A9 | |
|
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 8 grams | A9 | |
