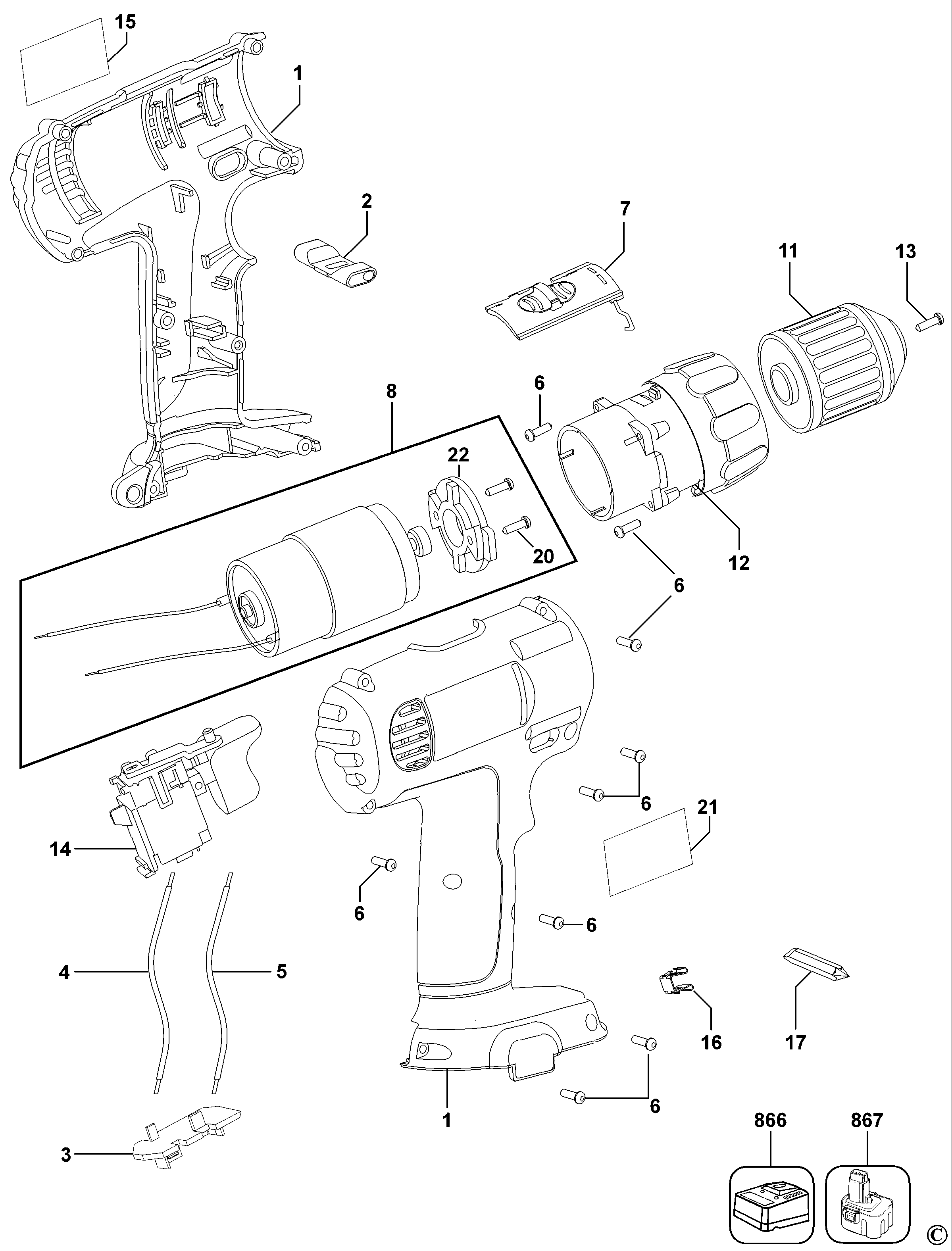

DC750 АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
| Item No. |
Product Number |
Qty Per |
Product Description |
ДОП. ОПИСАНИЕ |
Other Info |
Markets |
Product Status |
| 1 |
5140058-99
|
1 |
РЕМОНТНЫЙ КОМПЛЕКТ КОЖУХА |
|
|
KR |
 |
| 2 |
389080-00
|
1 |
КНОПКА |
|
|
KR |
 |
| 3 |
389081-01
|
1 |
КЛЕММНАЯ КОРОБКА |
|
|
KR |
|
| 4 |
391092-00
|
1 |
ПРОВОД КРАСНЫЙ |
|
|
KR |
![]() |
| 5 |
391091-00
|
1 |
LEAD BLACK |
|
|
KR |
|
| 6 |
682211-00
|
15 |
ВИНТ |
|
|
KR |
|
| 7 |
391996-00
|
1 |
ПОЛЗУН |
|
|
KR |
|
| 8 |
631445-01
|
1 |
ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ |
|
|
KR |
|
| 11 |
330075-87
|
1 |
БЕСКЛЮЧЕВОЙ ПАТРОН |
|
|
KR |
|
| 12 |
638563-01
|
1 |
РЕДУКТОР В СБОРЕ |
|
|
KR |
![]() |
| 13 |
149518-01
|
1 |
ВИНТ |
|
|
KR |
|
| 14 |
152274-18
|
1 |
ВЫКЛЮЧАТЕЛЬ |
|
|
KR |
![]() |
| 15 |
395657-00
|
1 |
ЯРЛЫК ПРОИЗВОДИТЕЛЯ |
|
|
KR |
|
| 16 |
148354-03
|
1 |
ДЕРЖАТЕЛЬ |
|
|
KR |
|
| 17 |
390691-01
|
1 |
ОТВЁРТКА СО СМЕННЫМИ НАКОНЕЧНИКАМИ |
|
|
KR |
![]() |
| 20 |
562160-01
|
2 |
ВИНТ |
|
|
KR |
![]() |
| 21 |
637137-00
|
1 |
ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ |
|
|
KR |
|
| 22 |
389083-00
|
1 |
ПЛАСТИНА |
|
|
KR |
|
| 866 |
572576-00
|
1 |
ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В |
|
|
KR |
|
| 866 |
DE9116
|
1 |
ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В |
Ni-Cad - NiMH - 1 hr |
|
KR |
![]() |
| 866 |
572576-01
|
1 |
ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В |
|
|
KR |
|
| 867 |
1006620-00
|
1 |
АККУМ. БАТАРЕЯ, 9,6В-1,3А*ч-12,48Вт*ч |
|
DC750KA |
KR |
![]() |
| 867 |
DE9062
|
2 |
АККУМ. БАТАРЕЯ, 9,6В-1,3А*ч-12,48Вт*ч |
DE9062-XE - Ni-Cad; Ni-Cad |
DC750KA |
KR |
![]() |
