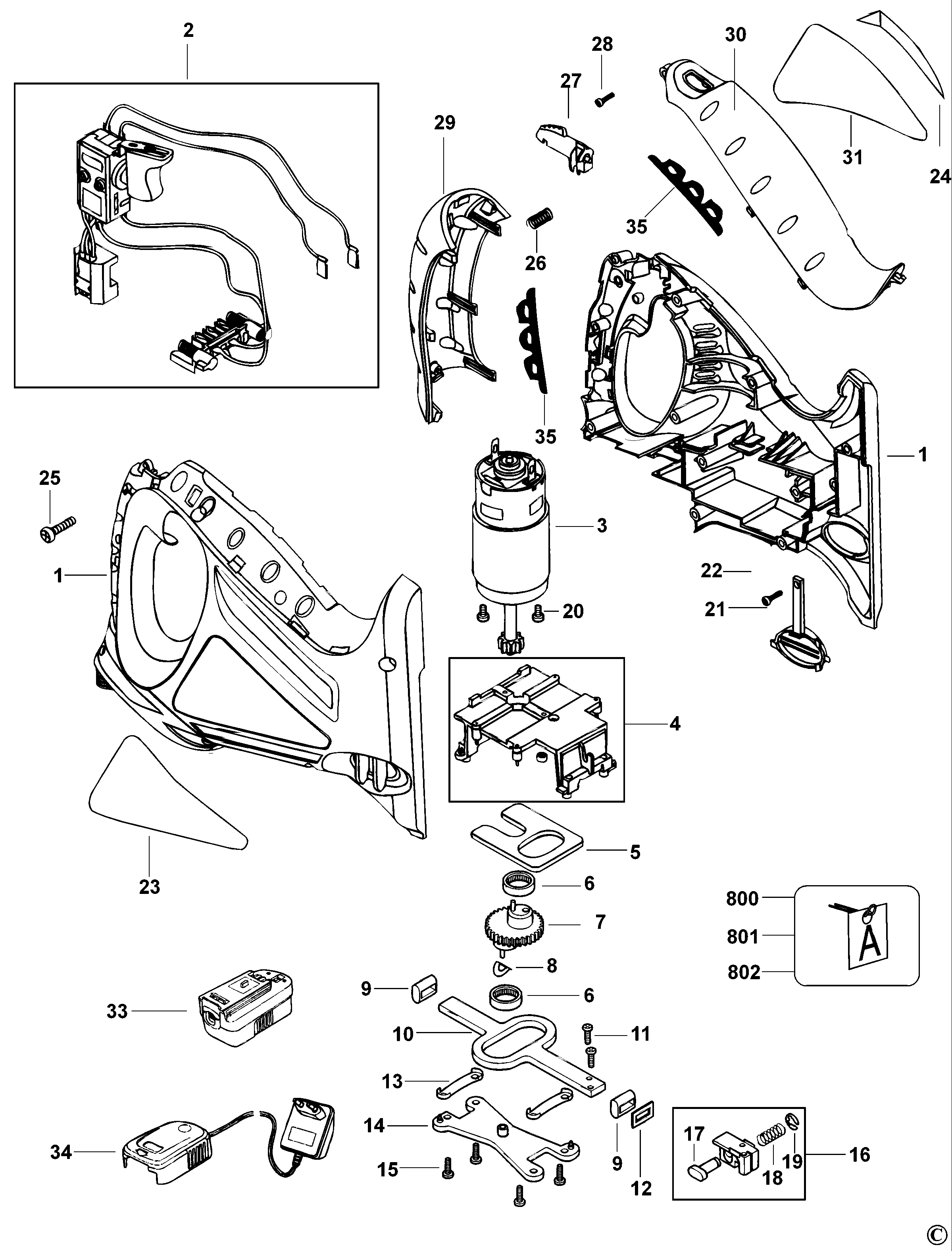

SX7000 ОТРЕЗНАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 5105103-00 | 1 | КОРПУС В КОМПЛЕКТЕ | JP | |||
| 2 | 5100189-01 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |||
| 3 | 5107021-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ И ВЕДУЩАЯ ШЕСТЕРНЯ | 14V | JP | ||
| 4 | 5107022-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |||
| 5 | 5107023-00 | 1 | БАЛАНСИРОВОЧНЫЙ ГРУЗ | JP | |||
| 6 | 5107024-00 | 2 | ПОДШИПНИК | JP | |||
| 7 | 5107025-00 | 1 | ШЕСТЕРНЯ В СБОРЕ | JP | |||
| 8 | 5107026-00 | 1 | ПРУЖИННАЯ ШАЙБА | JP | |||
| 9 | 5107027-00 | 2 | ПОДШИПНИК | JP | |||
| 10 | 5107028-00 | 1 | ВОЗВРАТНО-ПОСТУПАТЕЛЬНЫЙ ЭЛЕМЕНТ | JP | |||
| 11 | 5107029-00 | 1 | ВИНТ | TORX | JP | ||
| 12 | 5107030-00 | 1 | УПЛОТНЕНИЕ | JP | |||
| 13 | 5107031-00 | 2 | ЗАЖИМ | JP | |||
| 14 | 5107032-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | JP | |||
| 15 | 5107033-00 | 4 | ВИНТ | JP | |||
| 16 | 5107034-00 | 1 | ЗАЖИМ РЕЖУЩЕГО ДИСКА | JP | |||
| 17 | 5107035-00 | 1 | СТОПОРНЫЙ ШТИФТ | JP |  |
||
| 18 | 5107036-00 | 1 | ПРУЖИНА | JP | |
||
| 19 | 5107037-00 | 1 | СТОПОРНОЕ КОЛЬЦО | JP | |
||
| 20 | 5107038-00 | 2 | ВИНТ | JP | |||
| 21 | 5105111-00 | 1 | ПРИВОД | JP | |
||
| 22 | 5101503-00 | 1 | ВИНТ | 3.5 x 12mm | JP | |
|
| 23 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 24 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 25 | 5103541-00 | 8 | ВИНТ | JP | |
||
| 26 | 5105114-00 | 1 | ПРУЖИНА | JP | |||
| 27 | 5105109-00 | 1 | ПРИВОД | JP | |||
| 28 | 419471-00 | 1 | ВИНТ | JP | |||
| 29 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 30 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 31 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 33 | 499936-68 | 2 | BATTERY 14.4V - 1.7AH | A144EX-JP; Ni-Cad - JP | JP | ||
| 34 | 90543928-01 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО И БАЗА | JP | |||
| 35 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 800 | 000000-00 | 2 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 801 | 000000-00 | 2 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 802 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP |
