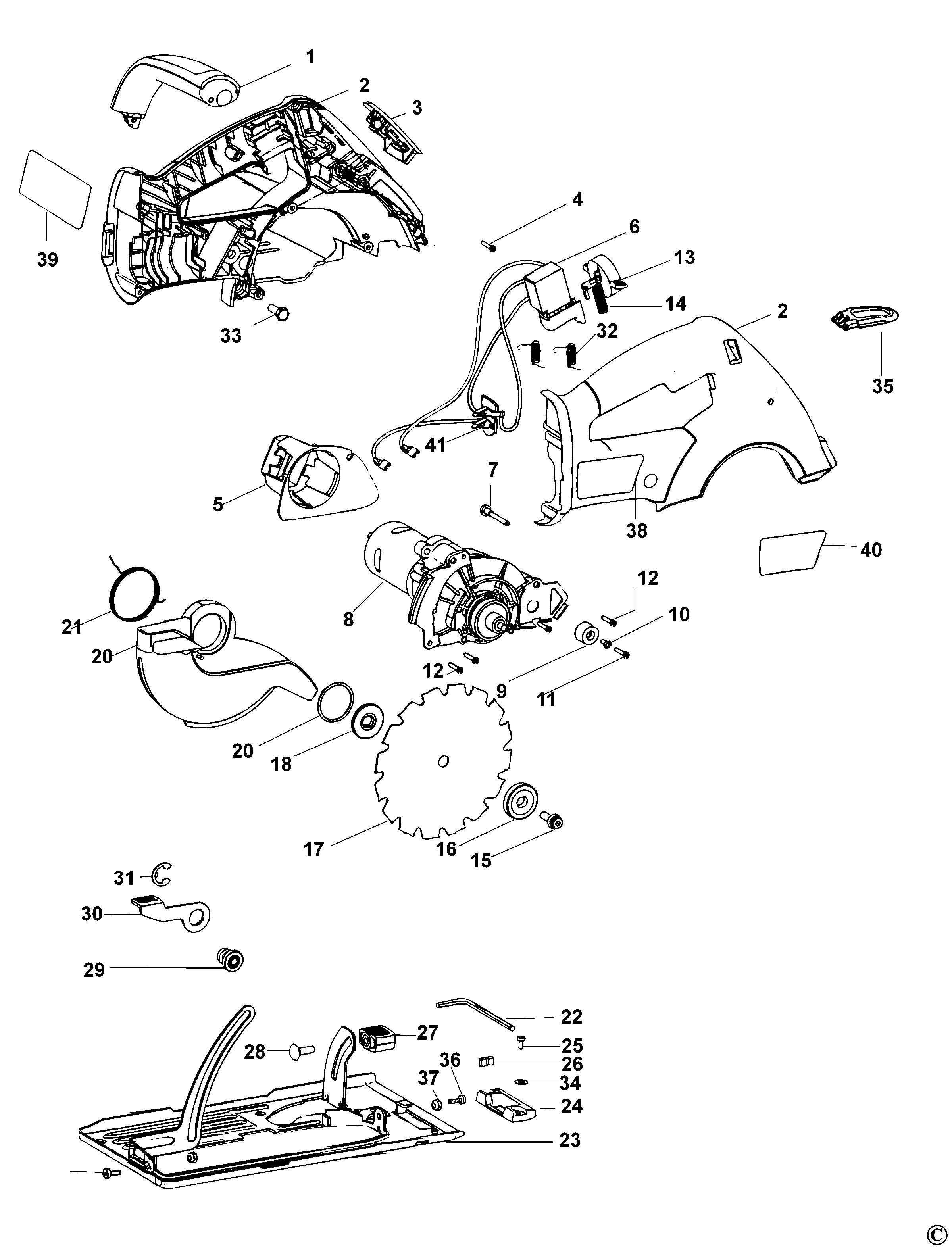

SX7500 АККУМУЛЯТОРНАЯ ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 497492-00 | 1 | РУЧКА В СБОРЕ | JP | |||
| 2 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 3 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 4 | 486563-00 | 2 | ВИНТ | JP |  |
||
| 5 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 6 | 497515-06 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | JP | |||
| 7 | 497486-01 | 1 | ШТИФТ | JP | |||
| 8 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 9 | 497524-00 | 1 | РЕЗИНА | JP | |||
| 10 | 497577-00 | 1 | ПИСТОН | JP | |||
| 11 | 498156-00 | 1 | ВИНТ | JP | |||
| 12 | 497495-00 | 10 | ВИНТ | JP | |||
| 13 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 14 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 15 | 497476-00 | 1 | БОЛТ РЕЖУЩЕГО ДИСКА | JP | |||
| 16 | 497477-00 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | JP | |
||
| 17 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 18 | 497478-00 | 1 | ШАЙБА | JP | |
||
| 19 | 497479-00 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | JP | |||
| 20 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 21 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 22 | 497570-02 | 1 | КЛЮЧ | 4mm | JP | |
|
| 23 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 24 | 497552-00 | 1 | ИНДИКАТОР | JP | |||
| 25 | 497551-02 | 1 | ВИНТ | JP | |||
| 26 | 497583-00 | 1 | РЕЗИНА | JP | |||
| 27 | 497915-00 | 1 | РУЧКА В СБОРЕ | JP | |||
| 28 | 497558-00 | 1 | БОЛТ | JP | |||
| 29 | 497898-00 | 1 | ГАЙКА | JP | |||
| 30 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 31 | 497575-00 | 1 | ЗАЖИМ | JP | |||
| 32 | 5100035-03 | 2 | ПРУЖИНА | JP |  |
||
| 33 | 497485-00 | 1 | БОЛТ | JP | |||
| 34 | 498513-00 | 1 | ШАЙБА | JP | |||
| 35 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 36 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 37 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 38 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 39 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 40 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 41 | 5100034-00 | 1 | КЛЕММНАЯ КОЛОДКА | JP | |
