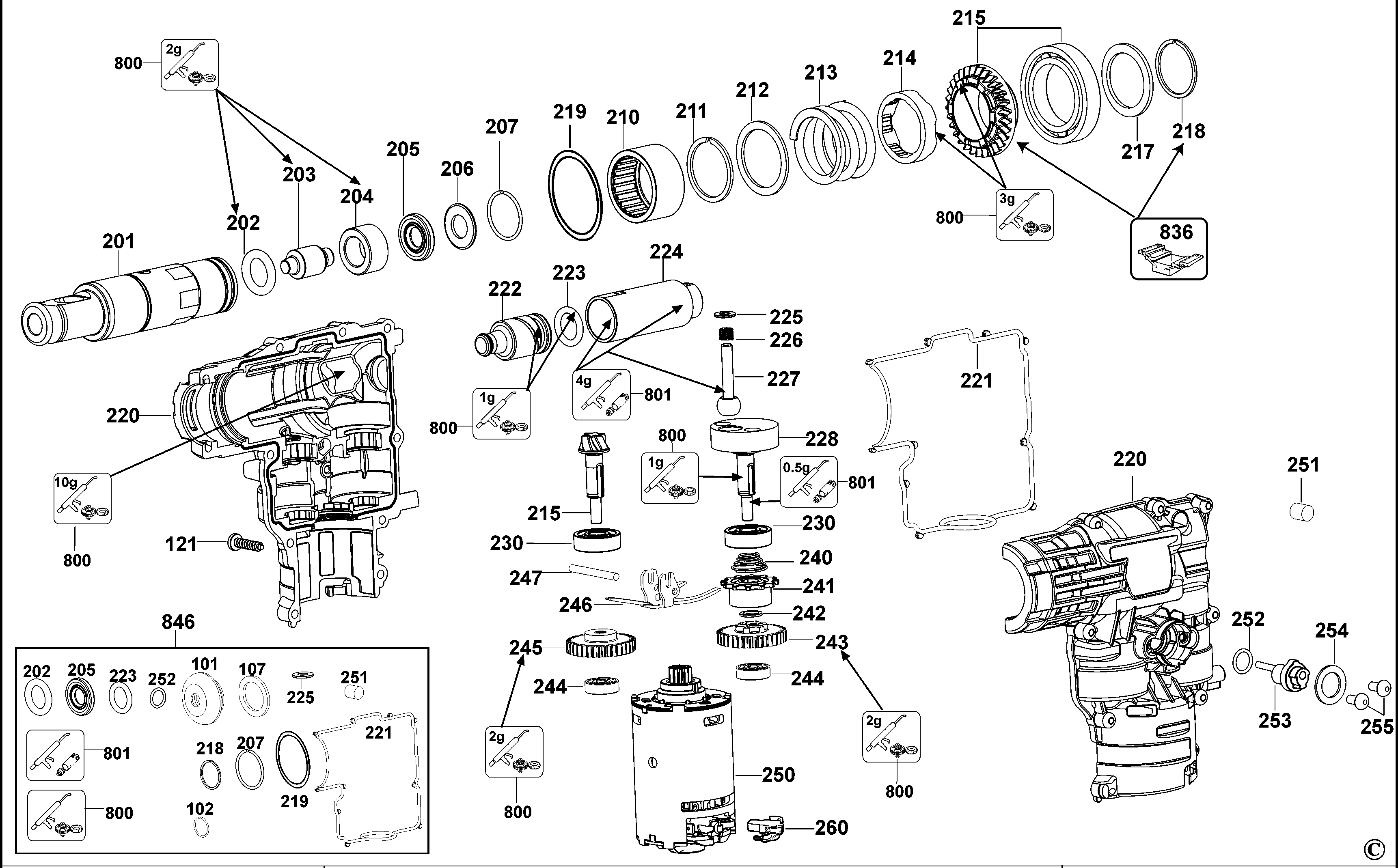

DC212K КОМБИНИРОВАННЫЙ ПЕРФОРАТОР Type 2 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 323489-00 | 1 | КОЛПАЧОК | KR |  |
||
| 102 | 579212-00 | 1 | КОЛЬЦО | KR | |
||
| 103 | 577928-00 | 1 | ТРУБА | KR | |
||
| 104 | 583890-00 | 1 | ШАРИК | KR | |
||
| 105 | 578387-00 | 1 | ШАЙБА | KR | |
||
| 106 | 871690 | 1 | ПРУЖИНА | KR | |
||
| 107 | 590306-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | KR | |
||
| 110 | 574937-01 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | 2 mode | KR |  |
|
| 111 | 490785-00 | 1 | ВТУЛКА | KR | |||
| 112 | 575023-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KR | |||
| 113 | 324006-16 | 1 | ВИНТ | KR | |
||
| 114 | 478843-00 | 1 | ПРУЖИНА | KR | |||
| 115 | 575026-00 | 1 | КОЛПАЧОК | KR | |
||
| 116 | 575024-00 | 1 | КНОПКА ОТПИРАНИЯ | KR | |
||
| 120 | N191970 | 1 | КРЫШКА АККУМУЛЯТОРНОЙ БАТАРЕИ | EMI | >182012 | KR | |
| 120 | 492805-02 | 1 | КОРПУС | Li-Ion Non EMI | <182012 | KR | |
| 121 | 330065-08 | 21 | ВИНТ | M4x18 T20 | KR | |
|
| 122 | 578218-00 | 1 | ПОЛЗУН | KR | |
||
| 123 | 575030-00 | 1 | ПРУЖИНА | KR | |
||
| 124 | 575032-00 | 2 | ШТИФТ | KR | |
||
| 125 | 479313-00 | 1 | ПРУЖИНА | KR | |
||
| 126 | N191962 | 1 | РУЧКА И КРЫШКА | EMI Inc129 | <182012 | KR | |
| 126 | N191962 | 1 | РУЧКА И КРЫШКА | EMI Inc129 | >182012 | KR | |
| 127 | 1005987-00 | 1 | РЫЧАГ ПЕРЕКЛЮЧЕНИЯ В СБОРЕ | KR | |
||
| 128 | 368832-09 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KR | |||
| 129 | 1006234-00 | 1 | КРЫШКА РУЧКИ | Omega3 | KR | |
|
| 131 | 495610-00 | 1 | LEAD BROWN | <182012 | KR | ||
| 131 | N151470 | 1 | SET OF LEAD WIRES | EMI | >182012 | KR | |
| 132 | N151470 | 1 | SET OF LEAD WIRES | EMI | >182012 | KR | |
| 132 | 495610-01 | 1 | LEAD BLACK | <182012 | KR | ||
| 140 | 930026-01 | 1 | УПОР | KR | |
||
| 160 | 493687-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KR | |
||
| 170 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | KR | |
||
| 201 | 492807-00 | 1 | ШПИНДЕЛЬ | NQCC | KR | |
|
| 202 | 323711-02 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 203 | 492808-00 | 1 | БОЁК | NQCC | KR | |
|
| 204 | 492809-00 | 1 | НАПРАВЛЯЮЩАЯ ВТУЛКА | KR | |
||
| 205 | N451068 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KR | |
||
| 206 | 327087-00 | 1 | ШАЙБА | KR | |
||
| 207 | 323762-07 | 1 | КОЛЬЦО | KR | |
||
| 210 | 590302-00 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |||
| 211 | 488105-00 | 1 | ЗАЖИМ | KR | |
||
| 212 | 589350-00 | 1 | ШАЙБА | KR | |
||
| 213 | 589346-00 | 1 | ПРУЖИНА | KR | |
||
| 214 | 492817-00 | 1 | ВТУЛКА | KR | |||
| 215 | N071966 | 1 | РЕМОНТНЫЙ КОМПЛЕКТ | Inc 215, 229, 216 | KR | |
|
| 217 | 589348-00 | 1 | ШАЙБА | KR | |||
| 218 | 488390-00 | 1 | ЗАЖИМ | SW26 1.5mm | KR | |
|
| 219 | 491536-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 220 | 492821-00 | 1 | СОСТАВНОЙ КОРПУС | 2 MODE | KR | |
|
| 221 | 478909-00 | 1 | УПЛОТНЕНИЕ | KR | |||
| 222 | N178363 | 1 | ПЛУНЖЕР В СБОРЕ | 19mm; Inc 222+223 | KR | |
|
| 223 | 577168-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 224 | 492822-00 | 1 | ПОРШЕНЬ | KR | |
||
| 225 | N108992 | 1 | ШАЙБА | KR | |
||
| 226 | 490286-00 | 1 | ПРУЖИНА | KR | |
||
| 227 | 492823-00 | 1 | ШАРОВЫЙ ШПИНДЕЛЬ | KR | |
||
| 228 | 492824-00 | 1 | КОЛЕНЧАТЫЙ ВАЛ | KR | |
||
| 230 | 477133-00 | 2 | ШАРИКОВЫЙ ПОДШИПНИК | KR | |
||
| 240 | N466046 | 1 | ПРУЖИНА СЖАТИЯ | KR | |
||
| 241 | 492826-00 | 1 | ФЛАНЕЦ | KR | |
||
| 242 | 323763-10 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 243 | N450704 | 1 | ШЕСТЕРНЯ В СБОРЕ | KR | |
||
| 244 | 330003-40 | 1 | ПОДШИПНИК | KR | |
||
| 245 | 492827-00 | 1 | ШЕСТЕРНЯ | 2 MODE | KR | |
|
| 246 | 575022-00 | 1 | ПЛАСТИНА | KR | |
||
| 247 | 590312-00 | 1 | ШТИФТ | KR | |
||
| 250 | 492829-00 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | 18V | KR | |
|
| 251 | 582865-00 | 1 | ФИЛЬТР | KR | |
||
| 252 | 323711-34 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 253 | 478898-00 | 1 | РЫЧАГ В СБОРЕ | KR | |||
| 254 | 577802-00 | 1 | ПРОКЛАДОЧНАЯ ШАЙБА | KR | |
||
| 255 | 330065-04 | 2 | ВИНТ | KR | |
||
| 260 | 493511-00 | 1 | ПАРА ЩЁТОК | KR | |
||
| 800 | 870889-02 | 2 | КОНСИСТЕНТНАЯ СМАЗКА | KR | |
||
| 801 | 487130-04 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | GLK FLUID 249 NLGI 000 (10G SERVICE) | KR | |
|
| 818 | 493152-00 | 1 | ЭТИКЕТКА | 18V | KR | |
|
| 821 | N044665 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KR | |
||
| 836 | 596006-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | KR | |
||
| 836 | 596007-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP INSERTER | KR | |
||
| 836 | 596005-99 | 1 | СПЕЦИНСТРУМЕНТ CIRCLIP REMOVER | KR | |
||
| 846 | N178341 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | NQCC | KR | ||
| 861 | 574931-20 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KR | |
||
| 866 | DE9096 | 2 | BATTERY 18V - 2.4AH | Ni-Cad | DC212KA | KR | |
| 870 | DE9116 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 7,2В - 18В | Ni-Cad - NiMH - 1 hr | DC212KA | KR |
