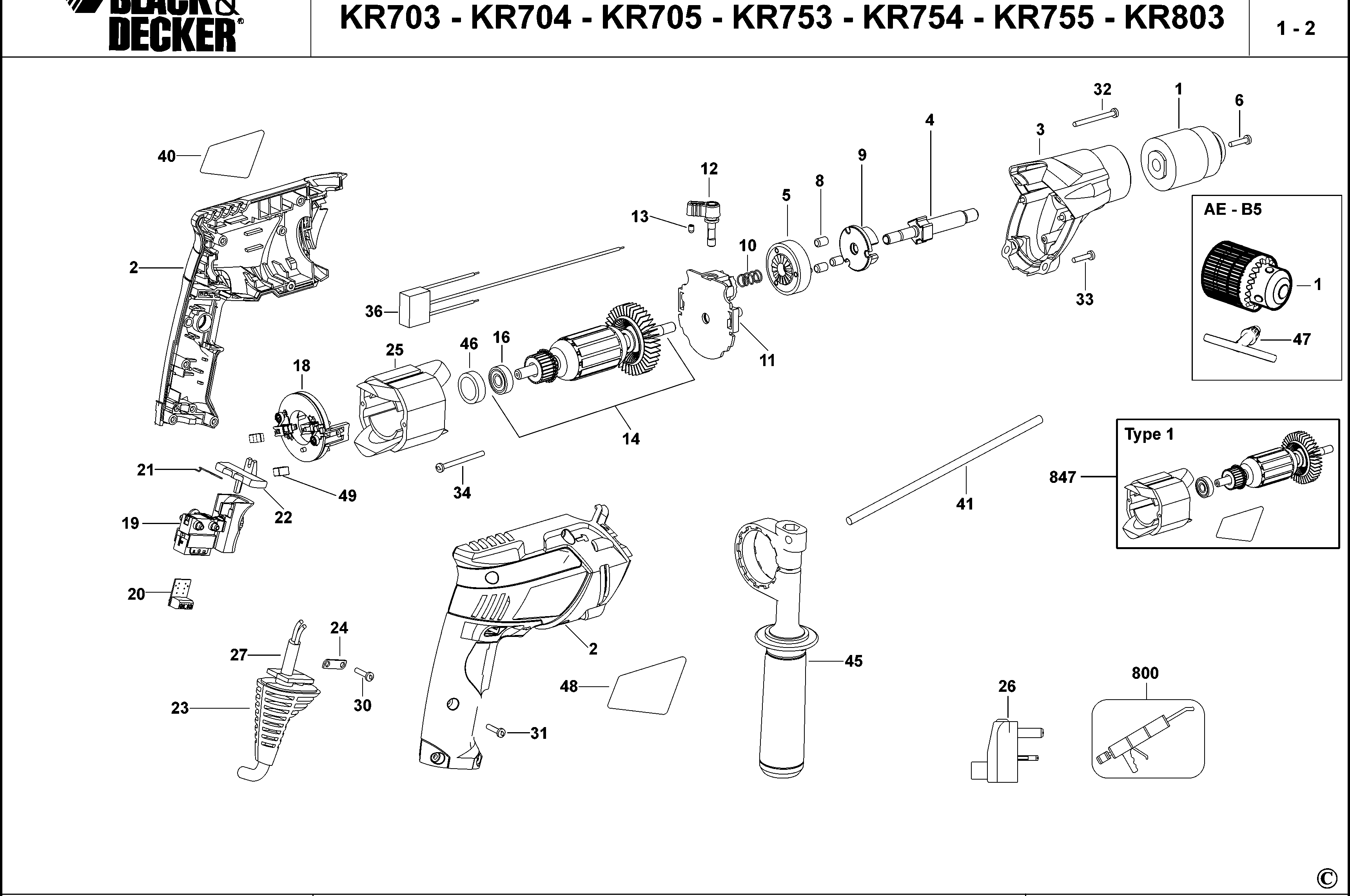

KR703 УДАРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 330033-23 | 1 | ЗАЖИМНОЙ ПАТРОН 13ММ | JP |  |
||
| 1 | 629530-01 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | 13MM (3/8 x 24) | JP | ||
| 2 | 490560-00 | 1 | СОСТАВНАЯ ЧАСТЬ КОРПУСА | JP | |
||
| 3 | 490559-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | JP | |||
| 4 | 488643-00 | 1 | ШПИНДЕЛЬ В СБОРЕ | JP |  |
||
| 5 | 488642-00 | 1 | ШЕСТЕРНЯ | JP | |
||
| 6 | 805434 | 1 | ВИНТ СПЕЦИАЛЬНЫЙ | JP | |
||
| 8 | 478752-00 | 3 | РОЛИК | JP | |
||
| 9 | 478748-00 | 1 | ДЕРЖАТЕЛЬ | OUTPUT GEAR | JP | |
|
| 10 | 491055-00 | 1 | ПРУЖИНА | JP | |
||
| 11 | 488624-00 | 1 | КОРПУС ПОДШИПНИКА | JP | |
||
| 12 | 490715-00 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | JP | |
||
| 13 | N403227 | 1 | СТОПОР | JP | |
||
| 14 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 14 | 000000-06 | 1 | NO LONGER AVAILABLE - REF ITEM 847 | JP | |||
| 16 | 606290-01 | 1 | ПОДШИПНИК | JP | |
||
| 18 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 19 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 20 | 615538-01 | 1 | ПЕЧАТНАЯ ПЛАТА В СБОРЕ | JP | |
||
| 21 | 629167-00 | 1 | ПРУЖИНА | JP | |
||
| 22 | 629168-00 | 1 | РЫЧАГ | JP | |||
| 23 | 635395-00 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP | |
||
| 24 | 329301-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |
||
| 25 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 26 | 588384-00 | 1 | АДАПТЕР В СБОРЕ | JP | |
||
| 27 | 808704-16 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |
||
| 27 | 589164-00 | 1 | КОМПЛЕКТ ПРОВОДОВ | 5A | INCL 26 | JP | |
| 30 | 330019-38 | 2 | ВИНТ | JP | |
||
| 31 | 330019-04 | 8 | ВИНТ | JP | |
||
| 32 | 330019-50 | 2 | ВИНТ | M4.55x50 PLASTIC THD FMG | JP | |
|
| 33 | 330019-32 | 2 | ВИНТ | JP | |
||
| 34 | 330019-63 | 2 | ВИНТ | JP | |
||
| 36 | 492231-00 | 1 | КОНДЕНСАТОР | JP | |||
| 40 | 493395-00 | 1 | ЭТИКЕТКА | JP | |
||
| 41 | 580787-00 | 1 | ОГРАНИЧИТЕЛЬ ГЛУБИНЫ | JP | |
||
| 45 | 939794-02 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | JP | |
||
| 46 | 635176-00 | 1 | ВТУЛКА | JP | |
||
| 47 | 330034-07 | 1 | КЛЮЧ ЗАЖИМНОГО ПАТРОНА | JP | |
||
| 48 | 000000-00 | 1 | БОЛЬШЕ НЕ ВЫПУСКАЕТСЯ | JP | |||
| 48 | 493396-07 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 48 | 493396-00 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 49 | 90587238 | 2 | ПАРА ЩЁТОК 230В | JP | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | JP | |
||
| 847 | 90569806 | 1 | НАБОР ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ | Type 1 ----> Type 2 | JP | |
