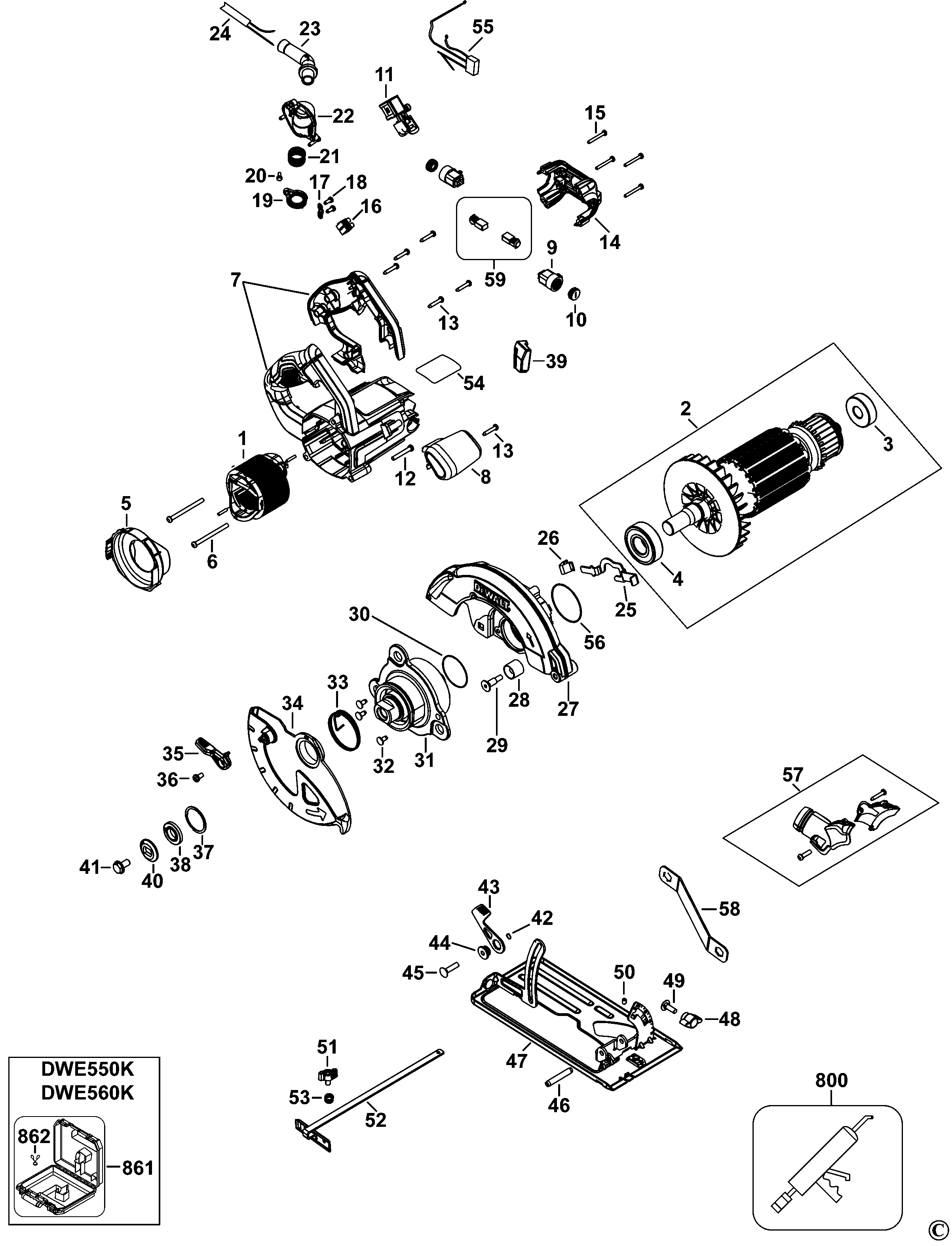

DWE560 ДИСКОВАЯ ПИЛА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N178802 | 1 | СТАТОР В СБОРЕ 230В | RU |  |
||
| 2 | N178804 | 1 | ЯКОРЬ В СБОРЕ | 230V | RU | |
|
| 3 | N110359 | 1 | ПОДШИПНИК | RU | |
||
| 4 | N472554 | 1 | ПОДШИПНИК | RU |  |
||
| 5 | N083602 | 1 | ОТРАЖАТЕЛЬ | RU | |
||
| 6 | 330019-19 | 2 | ВИНТ | RU | |
||
| 7 | N112960 | 1 | КОРПУС СТАТОРА В СБОРЕ | RU | |
||
| 8 | N086362 | 1 | HANDLE | RU | |
||
| 9 | N024450 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | RU | |
||
| 10 | N024448 | 2 | КОЛПАЧОК ЩЁТКИ | RU | |
||
| 11 | N092201 | 1 | ВЫКЛЮЧАТЕЛЬ | RU | |
||
| 12 | 330045-20 | 1 | ВИНТ | M5*45 T25 | RU | |
|
| 13 | 330065-31 | 6 | ПЛАСТИКОВЫЙ ВИНТ | RU | |
||
| 14 | N083601 | 1 | ТОРЦЕВАЯ КРЫШКА | RU | |
||
| 15 | 330065-27 | 4 | ВИНТ | RU | |
||
| 16 | 320078-00 | 1 | КЛЕММНАЯ КОЛОДКА | RU | |
||
| 17 | 821070 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | RU | |
||
| 18 | N017542 | 2 | ПЛАСТИКОВЫЙ ВИНТ | RU | |
||
| 19 | N105376 | 1 | ЗАЩИТНОЕ УСТРОЙСТВО | RU | |
||
| 20 | 330019-02 | 1 | ВИНТ | RU | |
||
| 21 | N083610 | 1 | ПРУЖИНА | RU | |
||
| 22 | N102412 | 1 | ДЕРЖАТЕЛЬ | RU | |
||
| 23 | N083609 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | RU | |
||
| 24 | N114589 | 1 | КОМПЛЕКТ ПРОВОДОВ (ЕВРОПА) | RU | |
||
| 25 | N083584 | 1 | ЗАЖИМ ШПИНДЕЛЯ | RU | |
||
| 26 | N130051 | 1 | ПРУЖИНА | RU | |
||
| 27 | N177902 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | RU | |
||
| 28 | 381066-00 | 1 | УПОР | RU | |
||
| 29 | N086355 | 1 | ВИНТ | RU | |
||
| 30 | N134472 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 31 | N183366 | 1 | ШПИНДЕЛЬ В СБОРЕ | RU | |
||
| 32 | 385915-04 | 3 | ВИНТ | RU | |
||
| 33 | N083599 | 1 | ПРУЖИНА | RU | |
||
| 34 | N083598 | 1 | НИЖНИЙ ЗАЩИТНЫЙ КОЖУХ | RU | |
||
| 35 | N086628 | 1 | РЫЧАГ | RU | |
||
| 36 | 098094-13 | 1 | ВИНТ | RU | |
||
| 37 | N152544 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | RU | |
||
| 38 | N112958 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | RU | |
||
| 39 | N191811 | 1 | РЕЗИНОВОЕ УПЛОТНЕНИЕ | RU | |
||
| 40 | 145343-01 | 1 | ЗАЖИМНАЯ ШАЙБА ВНЕШНЯЯ | RU | |
||
| 41 | 145344-00 | 1 | ВИНТ | RU | |
||
| 42 | 152211-00 | 1 | КОЛЬЦО | RU | |
||
| 43 | 145347-00 | 1 | РЫЧАГ | RU | |
||
| 44 | N111116 | 1 | ГАЙКА | RU | |
||
| 45 | N143277 | 1 | ВАГОННЫЙ БОЛТ | M6 | RU | |
|
| 46 | 389562-00 | 1 | ШТИФТ | RU | |
||
| 47 | N136649 | 1 | БАШМАК В СБОРЕ | RU | |
||
| 48 | N116044 | 1 | БАРАШКОВАЯ ГАЙКА | RU | |
||
| 49 | N038133 | 1 | БОЛТ | RU | |
||
| 50 | N094309 | 1 | ВИНТ | M5 | RU | |
|
| 51 | N116069 | 1 | РУЧКА | RU | |
||
| 52 | N083612 | 1 | НАПРАВЛЯЮЩАЯ | RU | |
||
| 53 | N170858 | 1 | ПРУЖИНА | RU | |
||
| 54 | N507465 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | LAKA | LAKA | RU | |
| 55 | N106861 | 1 | КОНДЕНСАТОР | RU | |
||
| 56 | N100358 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | RU | |
||
| 57 | N195215 | 1 | КАНАЛ УДАЛЕНИЯ ПЫЛИ | EURO | RU | |
|
| 58 | N035355 | 1 | ГАЕЧНЫЙ КЛЮЧ | RU | |
||
| 59 | N179042 | 1 | ПАРА ЩЁТОК 230В | EURO | RU | |
|
| 800 | 583534-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 50 GRAMS - NYE RHEOLUB 380G1 | RU | |
|
| 861 | N044228 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | RU | |
||
| 862 | 605265-00 | 1 | ПРУЖИННЫЙ ЗАЖИМ | RU | |
