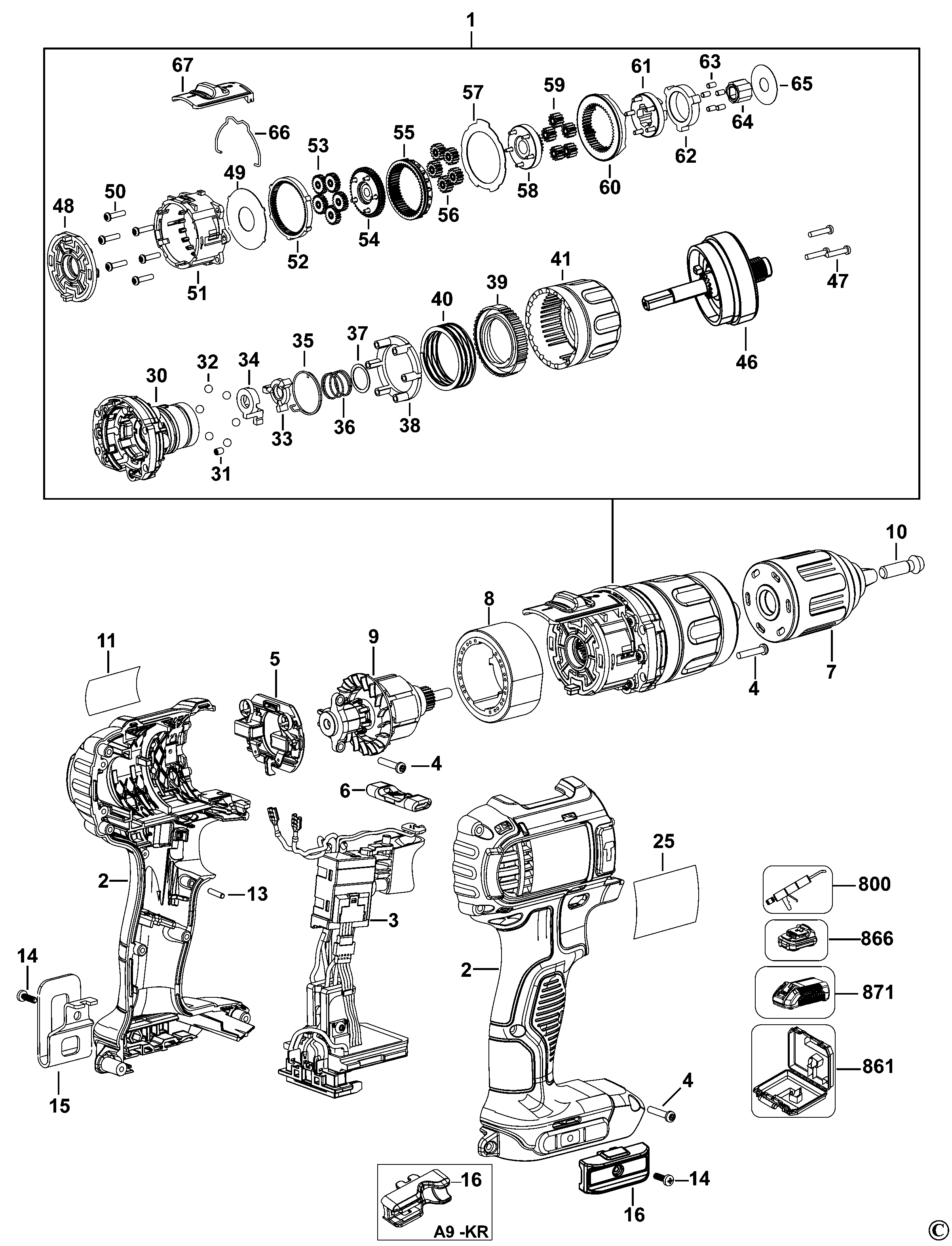

DCD735L АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N110035 | 1 | РЕДУКТОР В СБОРЕ | RU |  |
||
| 4 | 682211-00 | 12 | ВИНТ | RU | |
||
| 5 | N109433 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | RU | |
||
| 6 | N039788 | 1 | ПРИВОД ВПЕР. / НАЗ. | RU | |
||
| 7 | N092054 | 1 | БЕСКЛЮЧЕВОЙ ПАТРОН | RU | |
||
| 8 | N109712 | 1 | МАГНИТ | RU | |
||
| 9 | N110037 | 1 | ЯКОРЬ В СБОРЕ | 14.4V | RU | |
|
| 10 | N092854 | 1 | ВИНТ | RU | |
||
| 11 | N093952 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | RU | |
||
| 13 | N071836 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | RU | |
||
| 14 | N042665 | 2 | ВИНТ | RU | |
||
| 15 | N086039 | 1 | КРЮК | RU | |
||
| 30 | N124588 | 1 | КОРПУС | RU |  |
||
| 31 | 326467-00 | 1 | СТОПОР | RU | |
||
| 32 | 386690-00 | 6 | ШАРИК | STEEL, 5MM | RU | |
|
| 33 | N047986 | 1 | ХРАПОВОЙ МЕХАНИЗМ | RU | |
||
| 34 | N047987 | 1 | ХРАПОВОЙ МЕХАНИЗМ | RU | |
||
| 35 | N047989 | 1 | ПРУЖИНА | RU | |
||
| 36 | N047988 | 1 | ПРУЖИНА | RU | |
||
| 37 | N047985 | 1 | ШАЙБА | RU | |
||
| 38 | N063688 | 1 | ПЛАСТИНА | RU | |
||
| 39 | N036372 | 1 | КРУТЯЩИЙ МОМЕНТ | RU | |
||
| 40 | N077956 | 1 | ПРУЖИНА | RU | |
||
| 41 | N047992 | 1 | ФЛАНЕЦ | RU | |
||
| 46 | N110039 | 1 | ШПИНДЕЛЬ В СБОРЕ | RU | |
||
| 47 | 682211-00 | 3 | ВИНТ | RU | |
||
| 48 | N022994 | 1 | АДАПТЕР | RU | |
||
| 49 | N063567 | 1 | ПЛАСТИНА | RU | |
||
| 50 | N075506 | 6 | ВИНТ | RU | |
||
| 51 | N033869 | 1 | КОРПУС РЕДУКТОРА | RU | |
||
| 52 | N030988 | 1 | ШЕСТЕРНЯ | 1ST RED | RU | |
|
| 53 | N030999 | 5 | ШЕСТЕРНЯ | RU | |
||
| 54 | N124371 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | RU | |
||
| 55 | N031079 | 1 | ШЕСТЕРНЯ | RU | |
||
| 56 | N031080 | 5 | ШЕСТЕРНЯ | RU | |
||
| 57 | N032409 | 1 | ШАЙБА | RU | |
||
| 58 | N122400 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | RU | |
||
| 59 | N031083 | 5 | ШЕСТЕРНЯ | RU | |
||
| 60 | N078410 | 1 | ШЕСТЕРНЯ | RU | |
||
| 61 | N122401 | 1 | ДЕРЖАТЕЛЬ В СБОРЕ | RU | |
||
| 62 | N022985 | 1 | СТОПОРНОЕ КОЛЬЦО | RU | |
||
| 63 | N093416 | 5 | РОЛИК | RU | |
||
| 64 | N157720 | 1 | УДАРНЫЙ УЗЕЛ В СБОРЕ | RU | |
||
| 65 | N090435 | 1 | ШАЙБА | RU | |
||
| 66 | N035441 | 1 | СТАЛЬНАЯ ПРОВОЛОКА | RU | |
||
| 67 | N035051 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | RU | |
||
| 800 | 808386-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | MOLYKOTE G68 100GMS | RU | |
|
| 861 | N087499 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | RU | |
