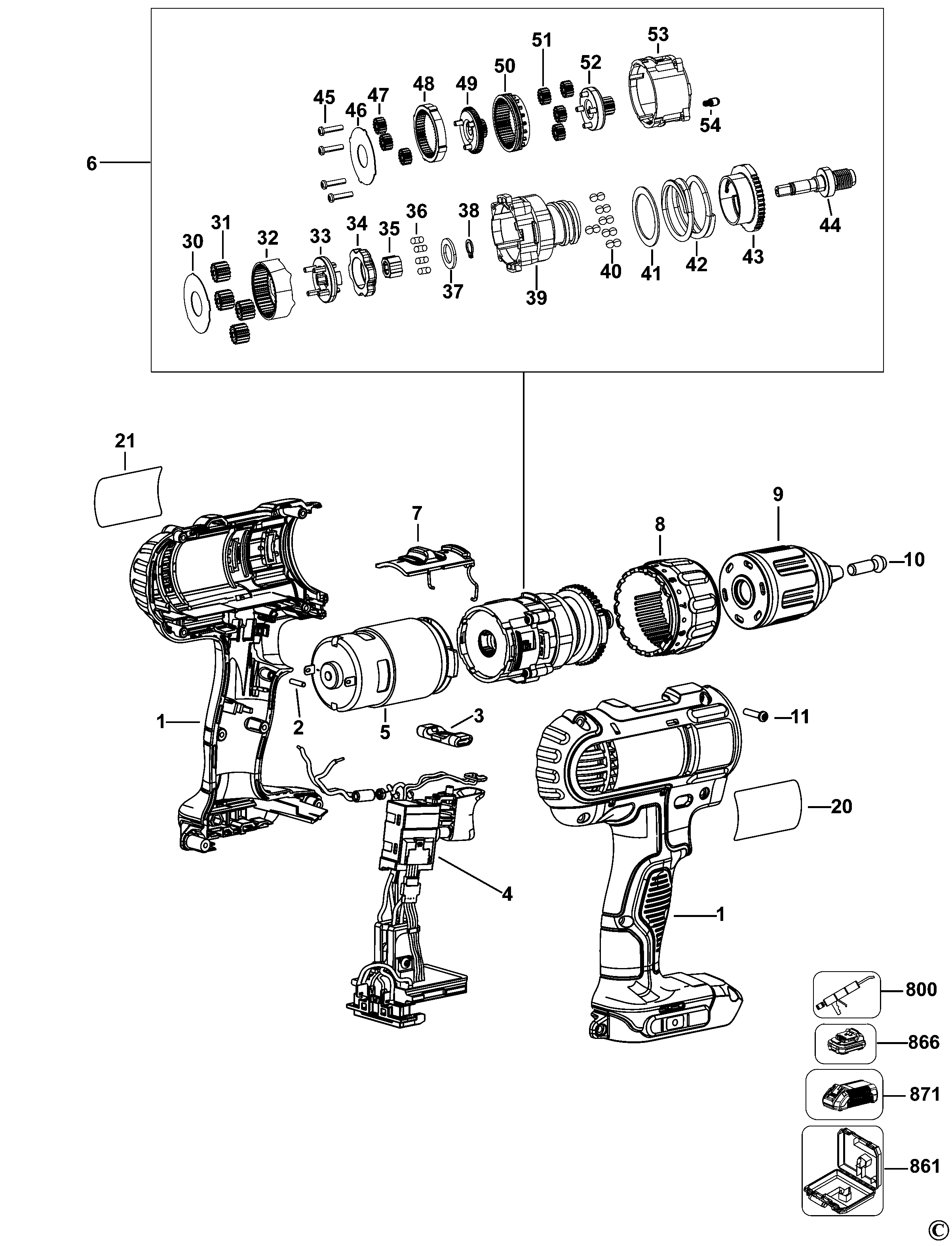

DCD771 АККУМУЛЯТОРНАЯ ДРЕЛЬ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N295081 | 1 | КОРПУС В КОМПЛЕКТЕ | KS |  |
||
| 2 | N071836 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | KS |  |
||
| 3 | N151983 | 1 | ПРИВОД ВПЕР. / НАЗ. | KS | |
||
| 4 | N335379 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | KS | |
||
| 5 | N362741 | 1 | ЭЛЕКТРОДВИГАТЕЛЬ В СБОРЕ | KS | |
||
| 6 | N279940 | 1 | РЕДУКТОР В СБОРЕ | KS | |
||
| 7 | N153906 | 1 | ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | KS | |
||
| 8 | N207252 | 1 | ФЛАНЕЦ | KS | |
||
| 9 | N472497 | 1 | ЗАЖИМНОЙ ПАТРОН | KS | |
||
| 10 | N092854 | 1 | ВИНТ | KS | |
||
| 11 | 682211-00 | 8 | ВИНТ | KS | |
||
| 20 | N474608 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | KS | KS | |
|
| 21 | N309544 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | KS | |
||
| 30 | N225459 | 1 | ПЛАСТИНА | KS | |
||
| 31 | N215913 | 4 | ШЕСТЕРНЯ | KS | |
||
| 32 | N215912 | 1 | ШЕСТЕРНЯ | KS | |
||
| 33 | N362740 | 1 | ДЕРЖАТЕЛЬ | KS | |
||
| 34 | N209232 | 1 | СТОПОРНОЕ КОЛЬЦО | KS | |
||
| 35 | N218992 | 1 | УДАРНЫЙ УЗЕЛ | KS | |
||
| 36 | N236379 | 4 | ШТИФТ | KS | |
||
| 37 | N223513 | 1 | ШАЙБА | KS | |
||
| 38 | N034090 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | KS | |
||
| 39 | N376647 | 1 | КОЖУХ В СБОРЕ | KS | |
||
| 40 | 386690-00 | 12 | ШАРИК | STEEL, 5MM | KS | |
|
| 41 | N256699 | 1 | ШАЙБА | KS | |
||
| 42 | N210954 | 1 | ПРУЖИНА | KS | |
||
| 43 | N203616 | 1 | ПЕРЕКЛЮЧАТЕЛЬ | KS | |
||
| 44 | N376648 | 1 | ШПИНДЕЛЬ В СБОРЕ | KS | |
||
| 45 | N317559 | 4 | ВИНТ | KS | |
||
| 46 | N225458 | 1 | ПЛАСТИНА | KS | |
||
| 47 | N215916 | 3 | ШЕСТЕРНЯ | KS | |
||
| 48 | N215917 | 1 | ШЕСТЕРНЯ | KS | |
||
| 49 | N362719 | 1 | ДЕРЖАТЕЛЬ | KS | |
||
| 50 | N256760 | 1 | ШЕСТЕРНЯ | KS | |
||
| 51 | N215916 | 4 | ШЕСТЕРНЯ | KS | |
||
| 52 | N362739 | 1 | ДЕРЖАТЕЛЬ | KS | |
||
| 53 | N218316 | 1 | КОРПУС | KS | |
||
| 54 | 326467-00 | 1 | СТОПОР | KS | |
||
| 861 | N237399 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | KS | |||
| 866 | N379111 | 1 | АККУМ. БАТАРЕЯ, 18В-1,3А*ч | Li-Ion - DCB185-XJ | DCD771C2 | KS | |
| 866 | N123282 | 1 | АККУМ. БАТАРЕЯ, 18В-1,5А*ч-27Вт*ч | DCD771S2 | KS | |
|
| 866 | N314783 | 1 | АККУМ. БАТАРЕЯ, 18В-2,0А*ч-36Вт*ч | DCB183-XJ | DCD771D2 | KS | |
| 871 | N385683 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО 10,8В - 18В | DCB107 | KS | |
