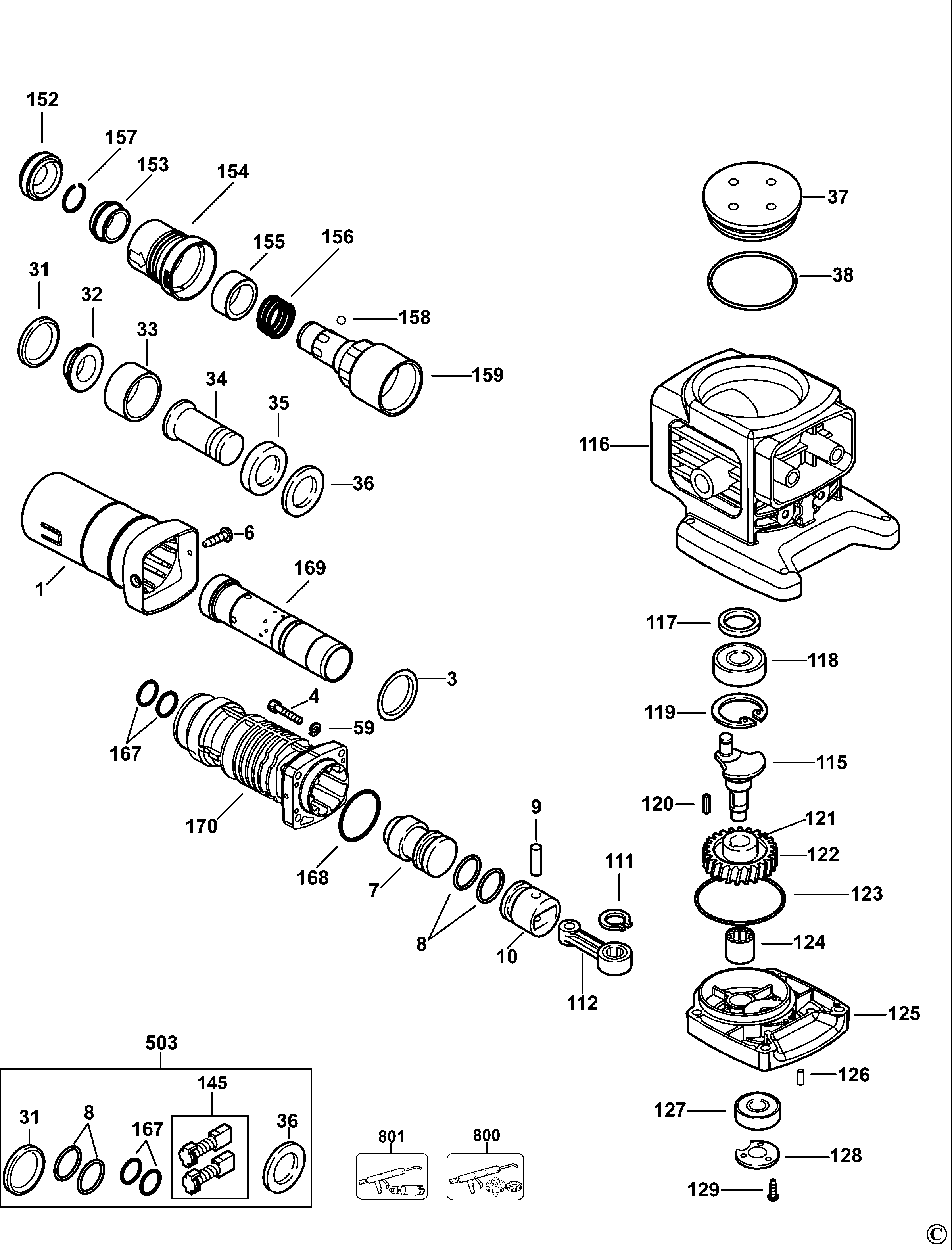

D25580K БЕТОНОЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N048300 | 1 | КРЫШКА | TW | |||
| 3 | N048307 | 1 | ФЛАНЕЦ | TW | |||
| 4 | N149441 | 4 | БОЛТ | M6x15 | use three bond glue | TW | |
| 6 | N048314 | 2 | ВИНТ | TW | |||
| 7 | N048239 | 1 | ПЛУНЖЕР | TW | |||
| 8 | N048260 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 9 | N048248 | 1 | ШТИФТ | TW | |||
| 10 | N048238 | 1 | ПОРШЕНЬ | TW | |||
| 16 | N149443 | 4 | БОЛТ | TW | |||
| 31 | N048306 | 1 | АМОРТИЗАТОР | TW | |||
| 32 | N048304 | 1 | ФЛАНЕЦ | TW | |||
| 33 | N048303 | 1 | ФЛАНЕЦ | TW | |||
| 34 | N048246 | 1 | БОЁК | TW | |||
| 35 | N048250 | 1 | ФЛАНЕЦ | TW | |||
| 36 | N048318 | 1 | РЕЗИНА | TW | |||
| 37 | N048247 | 1 | КОЛПАЧОК | TW | |||
| 38 | N048262 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 39 | N048320 | 2 | ВИНТ | TW | |||
| 40 | N048317 | 1 | КРЫШКА | TW | |||
| 41 | N073491 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | TW | ||
| 42 | N048251 | 1 | ПЛАСТИНА В СБОРЕ | TW | |||
| 43 | N073497 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |||
| 45 | N149442 | 4 | БОЛТ | TW | |||
| 46 | N048252 | 1 | КРЫШКА | TW | |||
| 48 | N048255 | 2 | ВТУЛКА | TW | |||
| 49 | N048235 | 1 | HANDLE | TW | |||
| 50 | N048256 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | TW | |||
| 51 | N048236 | 1 | КРЫШКА РУЧКИ | TW | |||
| 52 | N048292 | 3 | ВИНТ | TW | |||
| 53 | N048271 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | TW | |||
| 54 | N048290 | 1 | ВИНТ | TW | |||
| 55 | N048270 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |||
| 56 | N048253 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | TW | |||
| 57 | N048254 | 1 | БОЛТ | TW | |||
| 58 | N048296 | 6 | ШАЙБА | TW | |||
| 59 | N048294 | 12 | ПРУЖИННАЯ ШАЙБА | TW | |||
| 60 | N048297 | 2 | ГАЙКА M6 | TW | |||
| 61 | N063868 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | TW | ||
| 62 | N149445 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 111 | N048277 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |||
| 112 | N048240 | 1 | ШАТУН | TW | |||
| 115 | N048245 | 1 | КОЛЕНЧАТЫЙ ВАЛ | TW | |||
| 116 | N048220 | 1 | КАРТЕР | TW | |||
| 117 | N048263 | 1 | УПЛОТНЕНИЕ | TW | |||
| 118 | N048282 | 1 | ПОДШИПНИК | TW | |||
| 119 | N048279 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |||
| 120 | N048264 | 1 | КЛЮЧ | TW | |||
| 121 | N048284 | 1 | ФЛАНЕЦ | TW | |||
| 122 | N048244 | 1 | ШЕСТЕРНЯ | TW | |||
| 123 | N048257 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 124 | N048283 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | TW | |||
| 125 | N048221 | 1 | КРЫШКА | TW | |||
| 126 | N048312 | 1 | ШТИФТ | TW | |||
| 127 | N048280 | 1 | ПОДШИПНИК | TW | |||
| 128 | N048308 | 1 | ПЛАСТИНА | TW | |||
| 129 | N048311 | 3 | ВИНТ | TW | |||
| 130 | N048310 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | TW | |||
| 131 | N048278 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |||
| 132 | N077887 | 1 | ЯКОРЬ В СБОРЕ | TW | |||
| 133 | N048258 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | TW | |||
| 134 | N048281 | 1 | ПОДШИПНИК | TW | |||
| 135 | N048237 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |||
| 136 | N048288 | 2 | ВИНТ | TW | |||
| 137 | N048295 | 2 | ПРУЖИННАЯ ШАЙБА | TW | |||
| 138 | N066769 | 1 | СТАТОР В СБОРЕ | TW | |||
| 139 | N048249 | 1 | ДЕРЖАТЕЛЬ ПОДШИПНИКА | TW | |||
| 140 | N048219 | 1 | КОЖУХ ДВИГАТЕЛЯ | TW | |||
| 141 | N048289 | 2 | ВИНТ | TW | |||
| 142 | N048316 | 2 | ДЕРЖАТЕЛЬ | TW | |||
| 143 | N048313 | 2 | КОЛПАЧОК | TW | |||
| 144 | N048267 | 2 | КОЛПАЧОК | TW | |||
| 145 | N077889 | 1 | BRUSH PAIR 115V | TW | |||
| 146 | N048265 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | TW | |||
| 147 | N077885 | 2 | ВИНТ | TW | |||
| 148 | N048291 | 2 | ВИНТ | TW | |||
| 149 | N048315 | 1 | ФИЛЬТР | TW | |||
| 150 | N048225 | 1 | ТОРЦЕВАЯ КРЫШКА | TW | |||
| 151 | N048293 | 2 | ВИНТ | 5 X 18 TAPPING | TW | ||
| 152 | N048233 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | TW | |||
| 153 | N149446 | 1 | ОГРАНИЧИТЕЛЬ | => 2011 - 52 | TW | ||
| 153 | N155977 | 1 | ПАКЕТ ДЕТАЛЕЙ (КОМПЛЕКТ) | < 2011 - 51 | TW | ||
| 154 | N149448 | 1 | ВТУЛКА | TW | |||
| 155 | N048230 | 1 | ФЛАНЕЦ | TW | |||
| 156 | N048229 | 1 | ПРУЖИНА | TW | |||
| 157 | N155977 | 1 | ПАКЕТ ДЕТАЛЕЙ (КОМПЛЕКТ) | < 2011 - 51 | TW | ||
| 157 | N149444 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | => 2011 - 52 | TW | ||
| 158 | N048234 | 6 | ШАРИК СТАЛЬНОЙ | TW | |||
| 159 | N155977 | 1 | ПАКЕТ ДЕТАЛЕЙ (КОМПЛЕКТ) | < 2011 - 51 | TW | ||
| 159 | N149447 | 1 | КОЛПАЧОК | => 2011 - 52 | TW | ||
| 167 | N048259 | 2 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 168 | N048261 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 169 | N048243 | 1 | ЦИЛИНДР | TW | |||
| 170 | N048222 | 1 | ЦИЛИНДР | TW | |||
| 500 | N075120 | 1 | HEX KEY 5 MM | TW | |||
| 501 | N386049 | 1 | БОКОВАЯ РУЧКА | TW | |||
| 502 | N075121 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | TW | |||
| 503 | N077890 | 1 | SERVICE KIT 115V | TW | |||
| 800 | N077882 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | TW | |||
| 801 | N077881 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | TW |
