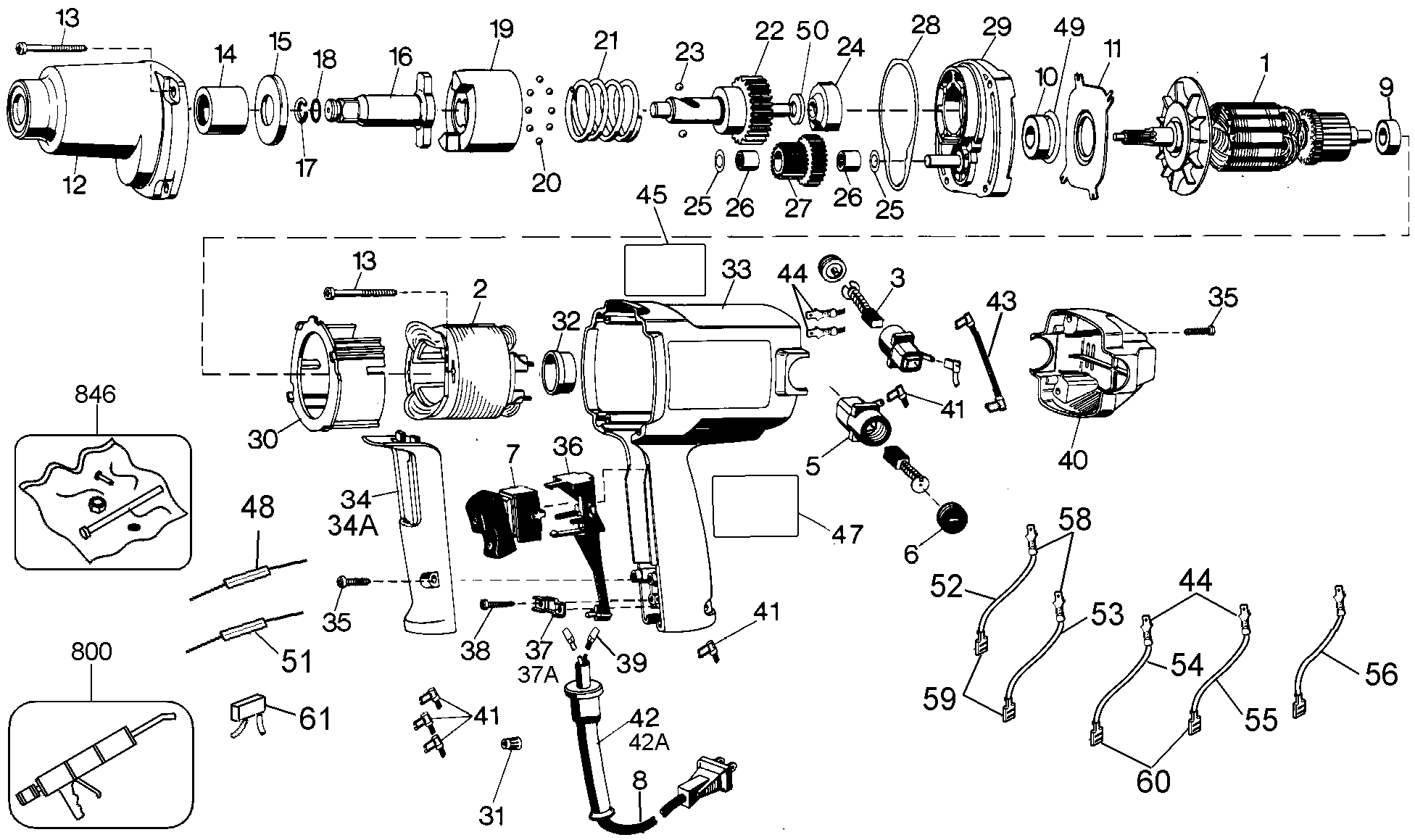

DW291 УДАРНЫЙ ГАЙКОВЕРТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 450807-05SV | 1 | ЯКОРЬ И ВЕНТИЛЯТОР | 8 teeth incl.9,10,11 | KR | ||
| 2 | 450379-00SV | 1 | СТАТОР | KR |  |
||
| 3 | 450374-12 | 2 | ЩЁТКА С ПРУЖИНОЙ | KR |  |
||
| 5 | 448083-01 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | KR | |||
| 6 | 448084-01 | 2 | КОЛПАЧОК ЩЁТКИ | KR | |
||
| 7 | 88324-05 | 1 | ВЫКЛЮЧАТЕЛЬ | Black | KR | |
|
| 8 | 380651-01 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 9 | 330003-04 | 1 | ПОДШИПНИК | KR | |||
| 10 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | KR | |
|
| 11 | 448079-00 | 1 | ПЛАСТИНА | KR | |||
| 12 | 449448-00 | 1 | КОРПУС РЕДУКТОРА | incl. 14 | KR | |
|
| 13 | 330019-18 | 6 | ВИНТ | M4.55 x 50 PLASTIC THD FMG | KR | ||
| 14 | 450544-00SV | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | KR | |||
| 15 | 616859-00 | 1 | УПОРНАЯ ШАЙБА | KR | |
||
| 16 | 616834-00SV | 1 | УДАРНЫЙ УЗЕЛ | incl. 17,18 | KR | ||
| 17 | 086947-00 | 1 | СТОПОРНОЕ КОЛЬЦО | KR | |
||
| 18 | 050056-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | KR | |
||
| 19 | 448298-00 | 1 | УДАРНЫЙ УЗЕЛ | KR | |||
| 20 | 000475-00 | 25 | ШАРИК СТАЛЬНОЙ | KR | |||
| 21 | 135065-00 | 1 | ПРУЖИНА | KR | |||
| 22 | 449759-01 | 1 | ШЕСТЕРНЯ В СБОРЕ | 35/48 teeth | KR | ||
| 23 | 005190-00 | 2 | ШАРИК СТАЛЬНОЙ | 9/32 inch | KR | |
|
| 24 | 450736-00 | 1 | ПОДШИПНИК | KR | |||
| 25 | 135089-00 | 2 | ШАЙБА | KR | |
||
| 26 | 330004-02 | 2 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | KR | |
||
| 27 | 135093-01SV | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | incl. 26 17/37 teeth | KR | |
|
| 28 | 135082-00 | 1 | ПРОКЛАДКА | KR | |
||
| 29 | 449452-00SV | 1 | COVER-GEAR CASE | incl. 24 | KR | ||
| 30 | 447786-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | KR | |
||
| 32 | 445217-02 | 1 | ВТУЛКА | KR | |
||
| 33 | 392275-02 | 1 | КОРПУС СТАТОРА | KR | |||
| 34 | 5140004-80 | 1 | РУЧКА И КРЫШКА | KR | |||
| 35 | 330019-13 | 6 | ВИНТ | M4X19 T20 | KR | |
|
| 36 | 449915-00 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | KR | |||
| 37 | 142519-00 | 1 | ЗАЖИМ КАБЕЛЯ | KR | |
||
| 38 | 330013-03 | 2 | ВИНТ | KR | |
||
| 40 | 449460-01 | 1 | ТОРЦЕВАЯ КРЫШКА | KR | |||
| 42 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |||
| 44 | 448172-00 | 2 | КЛЕММА | KR | |||
| 45 | 393951-00 | 1 | NP: DW291-KR T1 | KR | |||
| 47 | 627212-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | DEWALT | KR | |
|
| 48 | 146975-00SV | 1 | ДРОССЕЛЬ | RED | KR | ||
| 49 | 99180-24 | 1 | УПЛОТНЕНИЕ | KR | |
||
| 50 | 450667-00 | 1 | ШАЙБА | KR | |
||
| 51 | 146975-00SV | 1 | ДРОССЕЛЬ | BLACK | KR | ||
| 52 | 146976-00 | 1 | ПРОВОД СИНИЙ | BLUE | KR | ||
| 53 | 146956-00 | 1 | LEAD WHITE | WHITE | KR | ||
| 54 | 146957-00 | 1 | ПРОВОД КРАСНЫЙ | INCL. 44,60,RED WIRE BLACK TUBING | KR | ||
| 55 | 146957-01 | 1 | LEAD BLACK | INCL. 44,60BLACK WIRE RED TUBING | KR | |
|
| 56 | 146958-00SV | 1 | LEAD & TERMINAL | BLACK | KR | ||
| 58 | 146459-00 | 2 | КЛЕММА | KR | |||
| 59 | 136086-00 | 2 | КЛЕММА | KR | |||
| 60 | 136086-02 | 2 | КЛЕММА | KR | |
||
| 61 | 135107-05 | 1 | КОНДЕНСАТОР | KR | |
||
| 134 | 392273-00 | 1 | КРЫШКА РУЧКИ | KR | |
||
| 800 | 429698-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | BD-L 2 | KR | |
|
| 846 | 761950-00 | 1 | КОМПЛЕКТ В СБОРЕ | INCL. 17,18 | KR |
