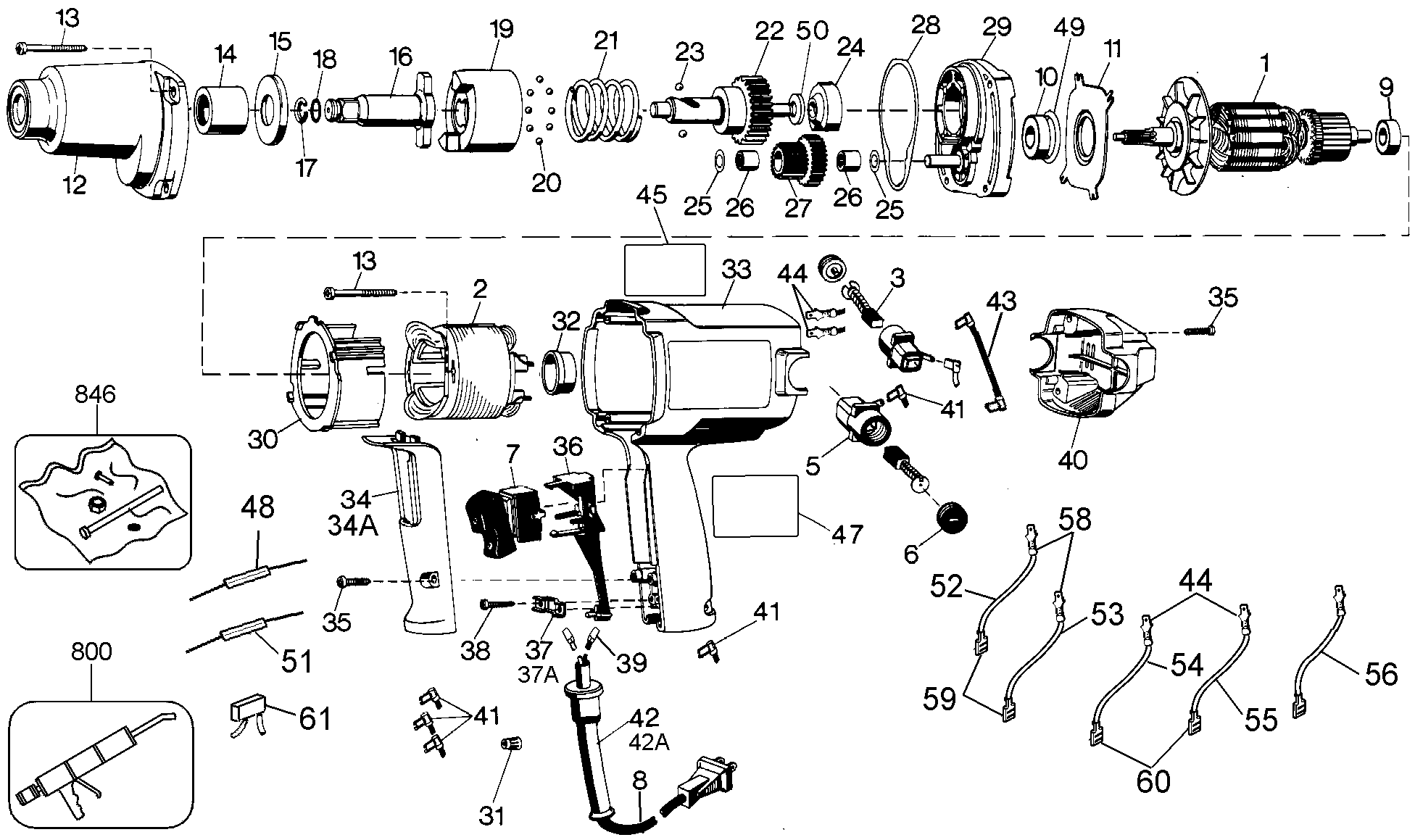

DW291 УДАРНЫЙ ГАЙКОВЕРТ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 450807-05SV | 1 | ЯКОРЬ И ВЕНТИЛЯТОР | 8 teeth incl.9,10,11 | A9 | ||
| 2 | 450379-00SV | 1 | СТАТОР | A9 |  |
||
| 3 | 450374-12 | 2 | ЩЁТКА С ПРУЖИНОЙ | A9 |  |
||
| 5 | 448083-01 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | A9 | |||
| 6 | 448084-01 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |
||
| 7 | 88324-05 | 1 | ВЫКЛЮЧАТЕЛЬ | Black | A9 | |
|
| 8 | 330064-01 | 1 | CORD/13'/16-2 | A9 | |||
| 9 | 330003-04 | 1 | ПОДШИПНИК | A9 | |||
| 10 | 605040-20 | 1 | ПОДШИПНИК | 12 x 28 x 8mm | A9 | |
|
| 11 | 448079-00 | 1 | ПЛАСТИНА | A9 | |||
| 12 | 449448-00 | 1 | КОРПУС РЕДУКТОРА | incl.14 | A9 | |
|
| 13 | 330019-18 | 6 | ВИНТ | M4.55 x 50 PLASTIC THD FMG | A9 | ||
| 14 | 450544-00SV | 1 | ПОДШИПНИК И УПЛОТНЕНИЕ | A9 | |||
| 15 | 616859-00 | 1 | УПОРНАЯ ШАЙБА | A9 | |
||
| 16 | 616834-00SV | 1 | УДАРНЫЙ УЗЕЛ | incl.17,18 | A9 | ||
| 17 | 086947-00 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 18 | 050056-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 19 | 448298-00 | 1 | УДАРНЫЙ УЗЕЛ | A9 | |||
| 20 | 000475-00 | 25 | ШАРИК СТАЛЬНОЙ | 3/16in. | A9 | ||
| 21 | 135065-00 | 1 | ПРУЖИНА | A9 | |||
| 22 | 449759-01 | 1 | ШЕСТЕРНЯ В СБОРЕ | 35/48 teeth | A9 | ||
| 23 | 005190-00 | 2 | ШАРИК СТАЛЬНОЙ | 9/32 inch | A9 | |
|
| 24 | 450736-00 | 1 | ПОДШИПНИК | A9 | |||
| 25 | 135089-00 | 2 | ШАЙБА | A9 | |
||
| 26 | 330004-02 | 2 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 27 | 135093-01SV | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | incl.26 17/37 teeth | A9 | |
|
| 28 | 135082-00 | 1 | ПРОКЛАДКА | A9 | |
||
| 29 | 449452-00SV | 1 | COVER-GEAR CASE | incl.24 | A9 | ||
| 30 | 447786-00 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | A9 | |
||
| 32 | 445217-02 | 1 | ВТУЛКА | A9 | |
||
| 33 | 392275-02 | 1 | КОРПУС СТАТОРА | A9 | |||
| 34 | 5140004-80 | 1 | РУЧКА И КРЫШКА | A9 | |||
| 35 | 330019-13 | 6 | ВИНТ | M4X19 T20 | A9 | |
|
| 36 | 449915-00 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | A9 | |||
| 37 | 142519-00 | 1 | ЗАЖИМ КАБЕЛЯ | A9 | |
||
| 38 | 330013-03 | 2 | ВИНТ | A9 | |
||
| 39 | 444262-00 | 2 | КЛЕММА | CABLE CRIMP | A9 | ||
| 40 | 449460-01 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 41 | 135110-00 | 2 | КЛЕММА | A9 | |||
| 42 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 44 | 448172-00 | 2 | КЛЕММА | A9 | |||
| 47 | 627212-00 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | DEWALT | A9 | |
|
| 49 | 99180-24 | 1 | УПЛОТНЕНИЕ | A9 | |
||
| 50 | 450667-00 | 1 | ШАЙБА | A9 | |
||
| 52 | 146976-00 | 1 | ПРОВОД СИНИЙ | BLUE, INC.58,59 | A9 | ||
| 53 | 146956-00 | 1 | LEAD WHITE | WHITE, INC.58,59 | A9 | ||
| 54 | 146957-00 | 1 | ПРОВОД КРАСНЫЙ | INC.44,60,RED WIRE BLACK TUBING | A9 | ||
| 55 | 146957-01 | 1 | LEAD BLACK | INC. 44,60,BLACK WIRE RED TUBING | A9 | |
|
| 58 | 146459-00 | 2 | КЛЕММА | A9 | |||
| 59 | 136086-00 | 2 | КЛЕММА | A9 | |||
| 60 | 136086-02 | 2 | КЛЕММА | A9 | |
||
| 134 | 392273-00 | 1 | КРЫШКА РУЧКИ | A9 | |
||
| 800 | 429698-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | BD-L 2 | A9 | |
|
| 846 | 761950-00 | 1 | КОМПЛЕКТ В СБОРЕ | incl. 17,18 | A9 |
