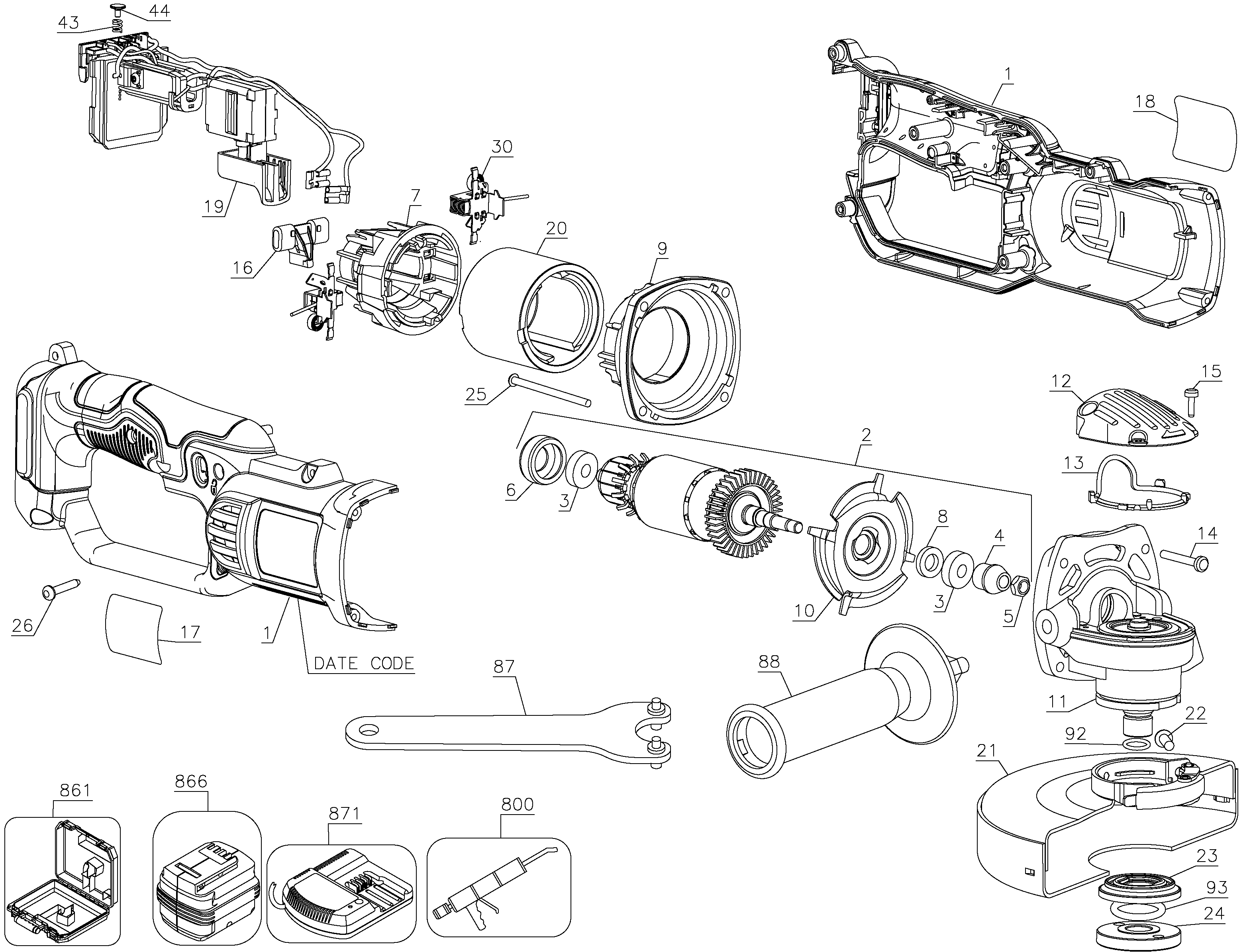

DCG412L2 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | N115615 | 1 | КОРПУС В КОМПЛЕКТЕ | 20 V housings | TW |  |
|
| 2 | 652479-00SV | 1 | ЯКОРЬ В СБОРЕ | Incl. 3,4,5,6,8,10 | TW |  |
|
| 3 | N110359 | 2 | ПОДШИПНИК | TW | |
||
| 4 | 623564-00 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | 9 TOOTH | TW | |
|
| 5 | 604484-00 | 1 | ГАЙКА | M6 | TW | |
|
| 6 | 631563-00 | 1 | ЧЕХОЛ | TW | |
||
| 7 | N171820 | 1 | ОПОРНЫЙ ПОДШИПНИК | TW | |||
| 8 | 623617-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | TW | |
||
| 9 | N027986 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |
||
| 10 | N422242 | 1 | СТОПОРНОЕ ПРИСПОСОБЛЕНИЕ | TW | |
||
| 11 | N263119 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |||
| 12 | 623562-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |
||
| 13 | 623618-00 | 1 | ПРОКЛАДКА | TW | |
||
| 14 | 330065-13 | 4 | ВИНТ | TW | |
||
| 15 | 385676-01 | 4 | ВИНТ | TW | |
||
| 16 | N129056 | 1 | КНОПКА РАЗБЛОКИРОВКИ | TW | |
||
| 17 | N303261 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 18 | N139498 | 1 | ЯРЛЫК ПРОИЗВОДИТЕЛЯ | TW | |
||
| 19 | N165338 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | DCG412 EURO | TW | |
|
| 20 | 611202-00SV | 1 | МАГНИТ | TW | |
||
| 21 | N039878 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | 125MM, KEYLESS | TW | |
|
| 22 | 631609-03 | 1 | ВИНТ | TW | |
||
| 23 | 633257-01 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | TW | |||
| 24 | 656927-00 | 1 | ГАЙКА | TW | |||
| 25 | 330019-25 | 2 | ВИНТ | TW | |||
| 26 | 330019-04 | 6 | ВИНТ | TW | |
||
| 30 | 610126-00 | 2 | ОБОЙМА ЩЁТКОДЕРЖАТЕЛЯ В СБОРЕ | TW | |
||
| 43 | N453948 | 1 | ПРУЖИНА | TW | |
||
| 44 | N091479 | 1 | КРЕПЛЕНИЕ | TW | |||
| 87 | 401253-00 | 1 | ГАЕЧНЫЙ КЛЮЧ С СКРУГЛЕННЫМИ ШПИЛЬКАМИ | TW | |
||
| 88 | N239381 | 1 | БОКОВАЯ РУЧКА | TW | |||
| 92 | 637162-01 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 93 | 637162-00 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |||
| 800 | 283484-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 32oz, EXXON CVJ | TW | |
|
| 800 | 761995-01 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 180 Grams | TW | ||
| 861 | N132422 | 1 | ЯЩИК ДЛЯ ИНСТРУМЕНТА | TW | |
||
| 866 | DCB180-XJ | 2 | АККУМ. БАТАРЕЯ, 18В-3,0А*ч-54Вт*ч | TW | |||
| 871 | DCB115 | 1 | ЗАРЯДНОЕ УСТРОЙСТВО | 12-20V 4 Amp | TW |
