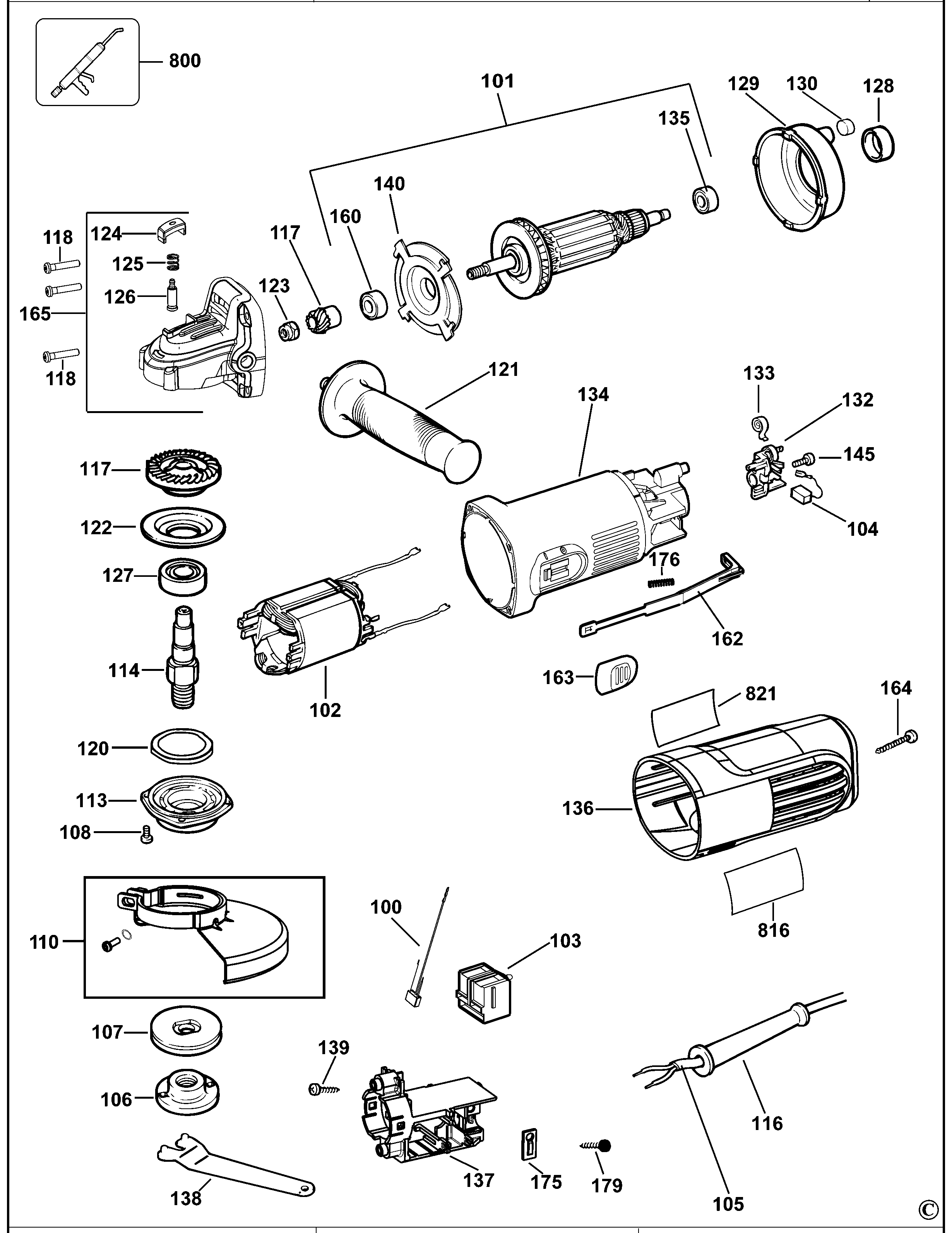

DWE4113 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | N563260 | 1 | ЯКОРЬ 230В | KS |  |
||
| 102 | N563471 | 1 | СТАТОР 220В | KS | |
||
| 103 | N327459 | 1 | ВЫКЛЮЧАТЕЛЬ | KS | |
||
| 104 | N489912 | 1 | ПАРА ЩЁТОК В СБОРЕ | 230V | KS |  |
|
| 105 | N563450 | 1 | КОМПЛЕКТ ПРОВОДОВ | KS | |
||
| 106 | 401678-05 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KS | |
||
| 107 | 391969-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | KS | |
||
| 108 | 330045-46 | 4 | ВИНТ | KS | |
||
| 110 | N568053 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | KS | |
||
| 113 | N499484 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | KS | |
||
| 114 | N318739 | 1 | ШПИНДЕЛЬ | KS | |
||
| 116 | N480902 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KS | |
||
| 117 | N490505 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | KS | |
||
| 118 | 562097-03 | 4 | ВИНТ | KS | |
||
| 120 | 641893-00 | 1 | ВОЙЛОЧНОЕ УПЛОТНЕНИЕ | KS | |
||
| 121 | 562211-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | KS | |
||
| 122 | 945299-00 | 1 | ФЛАНЕЦ | KS | |
||
| 123 | 945292-00 | 1 | ГАЙКА | KS | |
||
| 124 | N499496 | 1 | КНОПКА | KS | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | KS | |
||
| 126 | N499495 | 1 | ЗАЖИМ ШПИНДЕЛЯ | KS | |
||
| 127 | 605040-22 | 1 | ПОДШИПНИК | KS | |
||
| 128 | 930275-00 | 1 | ВТУЛКА | KS | |
||
| 129 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | KS | |
||
| 130 | 949638-01 | 1 | АМОРТИЗАТОР | KS | |
||
| 132 | N616539 | 2 | ЩЁТКОДЕРЖАТЕЛЬ В СБОРЕ | KS | |
||
| 133 | 562204-00 | 2 | ПРУЖИНА | KS | |
||
| 134 | N588430 | 1 | КОРПУС СТАТОРА В СБОРЕ | KS | |
||
| 135 | 605040-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | KS | |
||
| 136 | N588433 | 1 | HANDLE | KS | |
||
| 137 | N513692 | 1 | ДЕРЖАТЕЛЬ ВЫКЛЮЧАТЕЛЯ | KS | |
||
| 138 | 401680-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | KS | |
||
| 139 | 562097-05 | 2 | ВИНТ | KS | |
||
| 140 | N583529 | 1 | ФЛАНЕЦ | KS | |||
| 145 | 562097-00 | 2 | ВИНТ | KS | |
||
| 160 | N110359 | 1 | ПОДШИПНИК | KS | |
||
| 162 | N510166 | 1 | ЗВЕНО | KS | |
||
| 163 | N519344 | 1 | КНОПКА | KS | |
||
| 164 | 562097-05 | 1 | ВИНТ | KS | |
||
| 165 | N588618 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KS | |
||
| 175 | N525990 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | KS | |
||
| 176 | N591468 | 1 | ПРУЖИНА | KS | |
||
| 179 | 562097-05 | 1 | ВИНТ | KS | |
||
| 800 | 286436-00 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | NYE RHEOLUBE 380, 500 GRAM JAR | KS | |
|
| 816 | N527000 | 1 | ЭТИКЕТКА | KS | |
||
| 821 | 000000-99 | 1 | Номер детали или цена недоступны | KS |
