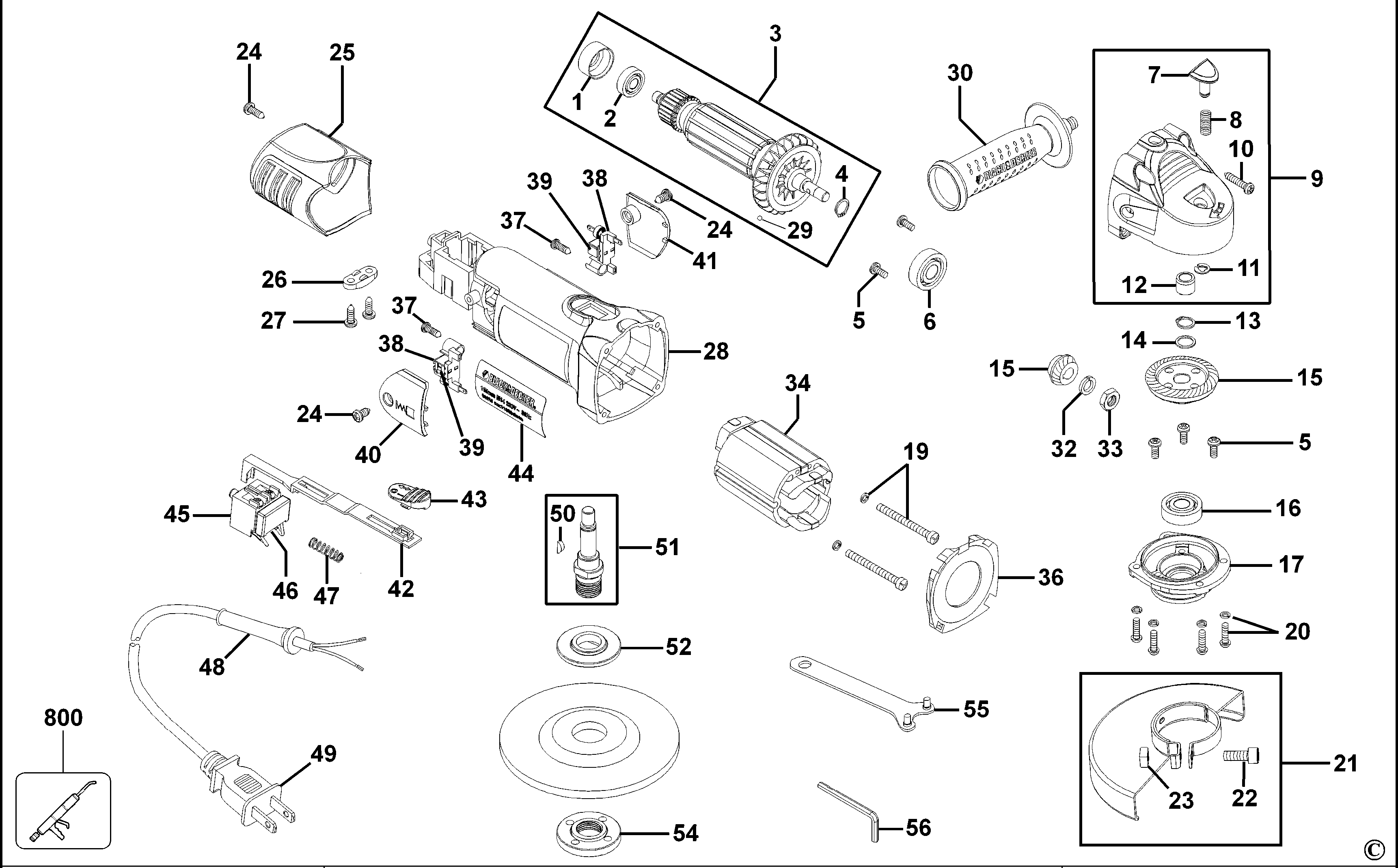

KG200 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 1004438-00 | 1 | ГНЕЗДО ПОДШИПНИКА | JP | |||
| 2 | 1004438-01 | 1 | ПОДШИПНИК | 75 x 19 x 6 | JP | ||
| 3 | 1004438-03 | 1 | ARMATURE KIT 120V | JP | |||
| 4 | 1004438-04 | 1 | КОЛЬЦО | Ø 9mm | JP | ||
| 5 | 1004438-05 | 5 | ВИНТ | M4 x 10mm | JP | ||
| 6 | 1004438-06 | 1 | ПОДШИПНИК | 26 x 10 x 8 | JP | ||
| 7 | 1004438-07 | 1 | ШТИФТ | JP | |||
| 8 | 1004438-08 | 1 | ПРУЖИНА | JP | |||
| 9 | 1004438-09 | 1 | РЕДУКТОР В СБОРЕ | JP | |||
| 10 | 1004438-10 | 4 | ВИНТ | ST4.2X22 | JP | ||
| 11 | 1004438-11 | 1 | КОЛЬЦО | Ø 5mm | JP | ||
| 12 | 1004438-12 | 1 | ПОДШИПНИК | JP | |||
| 13 | 1004438-13 | 1 | КОЛЬЦО | Ø 10mm | JP | ||
| 14 | 1004438-14 | 1 | ПРУЖИННАЯ ШАЙБА | Ø 10mm | JP | ||
| 15 | 1004438-15 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | JP | |||
| 16 | 1004438-16 | 1 | ПОДШИПНИК | 12 x 32 x 10mm | JP | ||
| 17 | 1004438-17 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | JP | |||
| 19 | 1004438-19 | 2 | ВИНТ | JP | |||
| 20 | 1004438-20 | 4 | ВИНТ | M4 x 12mm | JP | ||
| 21 | 1004438-21 | 1 | ЗАЩИТНЫЙ КОЖУХ | JP | |||
| 22 | 1004438-22 | 1 | ВИНТ | M6 x 16mm | JP | ||
| 23 | 1004438-23 | 1 | ГАЙКА | M6 | JP | ||
| 24 | 1004438-24 | 3 | ВИНТ | ST4.2X9.5 | JP | ||
| 25 | 1004438-25 | 1 | ТОРЦЕВАЯ КРЫШКА | JP | |||
| 26 | 1004438-27 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | JP | |||
| 27 | 1004438-28 | 2 | ВИНТ | ST4.2X13 | JP | ||
| 28 | 1004438-30 | 1 | КОРПУС | JP | |||
| 29 | 1004438-31 | 1 | ШАРИК | Ø 3mm | JP | ||
| 30 | 1004438-32 | 1 | БОКОВАЯ РУЧКА | JP | |||
| 32 | 1004438-33 | 1 | ПРУЖИННАЯ ШАЙБА | JP | |||
| 33 | 1004438-34 | 1 | ГАЙКА | M6 | JP | ||
| 34 | 1004438-36 | 1 | СТАТОР | 100-120V | JP | ||
| 36 | 1004438-37 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | JP | |||
| 37 | 1004438-38 | 2 | ВИНТ | ST2.9X13 | JP | ||
| 38 | 1004438-39 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | JP | |||
| 39 | 1004438-41 | 1 | BRUSH PAIR 115V | 100-120V | JP | ||
| 40 | 1004438-42 | 1 | КРЫШКА ЩЁТКИ | RH | JP | ||
| 41 | 1004438-43 | 1 | КРЫШКА ЩЁТКИ | LH | JP | ||
| 42 | 1004438-44 | 1 | КУРОК ВЫКЛЮЧАТЕЛЯ | JP | |||
| 43 | 1004438-45 | 1 | КНОПКА | JP | |||
| 44 | 1004438-50 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | JP | |||
| 45 | 1004438-51 | 1 | ВЫКЛЮЧАТЕЛЬ | JP | |||
| 46 | 1004438-52 | 1 | КОНДЕНСАТОР | 0.22µf | JP | ||
| 47 | 1004438-54 | 1 | ПРУЖИНА | JP | |||
| 48 | 1004438-56 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | JP | |||
| 49 | 1004438-59 | 1 | КОМПЛЕКТ ПРОВОДОВ | JP | |||
| 50 | 1004438-62 | 1 | СЕГМЕНТНАЯ ШПОНКА | JP | |||
| 51 | 1004438-63 | 1 | ШПИНДЕЛЬ | JP | |||
| 52 | 1004438-66 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | JP | |||
| 54 | 1004438-68 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | JP | |||
| 55 | 1004438-69 | 1 | ГАЕЧНЫЙ КЛЮЧ | JP | |||
| 56 | 1004438-70 | 1 | HEX KEY 4 MM | JP |
