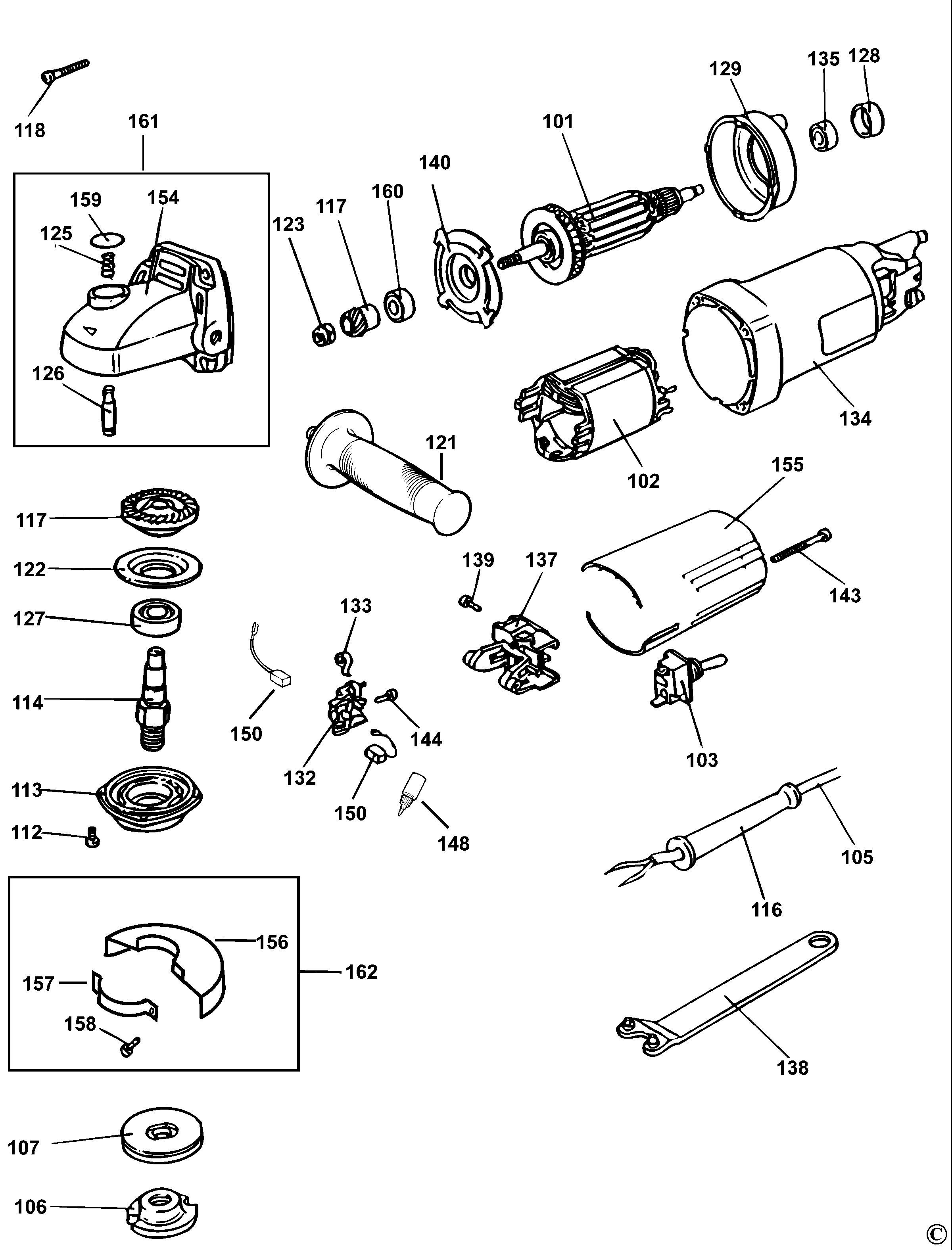

KG16 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 6 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 101 | 401702-10 | 1 | ЯКОРЬ 230В | A9 |  |
||
| 102 | 605527-00 | 1 | СТАТОР | A9 | |||
| 103 | 945614-00 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |
||
| 105 | 562226-06 | 1 | КАБЕЛЬ | A9 | |||
| 106 | 622613-02 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | M14 | A9 | |
|
| 107 | 391969-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 112 | 562160-07 | 4 | ВИНТ | A9 |  |
||
| 113 | 562185-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |||
| 114 | 391971-00 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 116 | 330005-01 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 117 | 586255-00 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |||
| 118 | 562097-01 | 4 | ВИНТ | A9 | |
||
| 121 | 945597-00 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 122 | 945299-00 | 1 | ФЛАНЕЦ | A9 | |
||
| 123 | 945292-00 | 1 | ГАЙКА | A9 | |
||
| 125 | 562210-00 | 1 | ПРУЖИНА | A9 | |
||
| 126 | 944571-00 | 1 | ЗАЖИМ ШПИНДЕЛЯ | A9 | |
||
| 127 | 573119-01 | 1 | ПОДШИПНИК | A9 | |
||
| 128 | 398906-00 | 1 | ИЗОЛЯЦИОННОЕ ПРОМЕЖУТОЧНОЕ КОЛЬЦО | A9 | |
||
| 129 | 401623-00 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 132 | 606574-01 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 133 | 562204-00 | 2 | ПРУЖИНА | A9 | |
||
| 134 | 90547522 | 1 | КОРПУС СТАТОРА | A9 | |||
| 135 | 605040-03 | 1 | ШАРИКОВЫЙ ПОДШИПНИК | A9 | |
||
| 137 | 611540-00 | 1 | ОПОРА | A9 | |
||
| 138 | 401680-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | A9 | |
||
| 139 | 562097-05 | 1 | ВИНТ | A9 | |
||
| 140 | 401622-01 | 1 | ФЛАНЕЦ | A9 | |
||
| 143 | 562097-01 | 4 | ВИНТ | A9 | |
||
| 144 | 562097-00 | 2 | ВИНТ | A9 | |
||
| 148 | 949933-16 | 1 | СИЛИКОНОВАЯ ТУБА | A9 | |||
| 150 | 930151-00 | 2 | ЩЁТКА 220В | A9 | |
||
| 154 | 569599-02 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 155 | 90547523 | 1 | HANDLE | A9 | |||
| 156 | 561706-00 | 1 | ЗАЩИТНЫЙ КОЖУХ | A9 | |||
| 157 | 562183-00 | 1 | РЕМЕНЬ | A9 | |||
| 158 | 562160-02 | 2 | ВИНТ | M4 x 14mm | A9 | |
|
| 159 | 562157-00 | 1 | КНОПКА | A9 | |
||
| 160 | N110359 | 1 | ПОДШИПНИК | A9 | |
||
| 160 | N110359 | 1 | ПОДШИПНИК | A9 | |
||
| 161 | 562306-01 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |||
| 162 | 562197-01 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | 125MM | A9 | |
