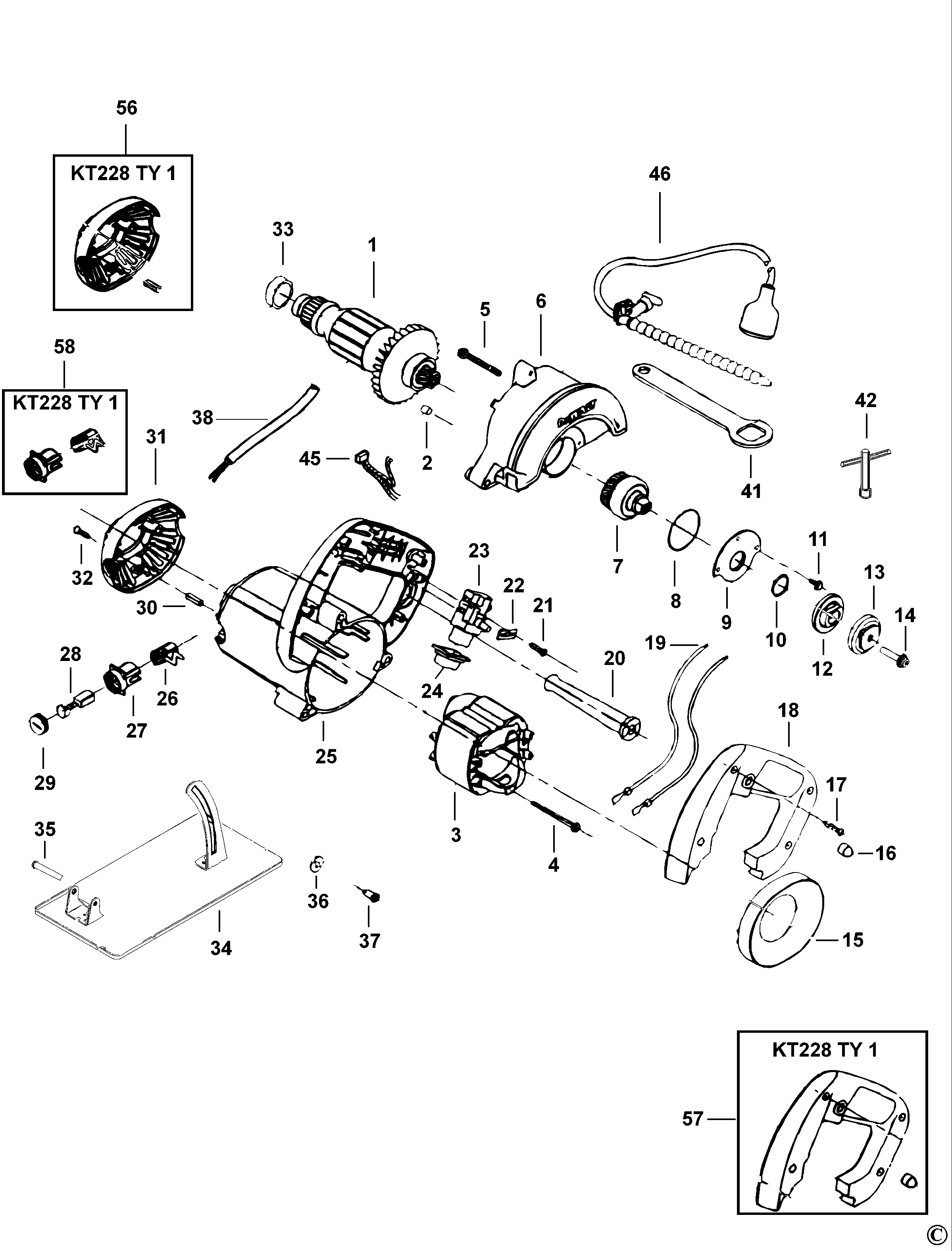

KT228 ПЛИТКОРЕЗ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 562214-00 | 1 | ЯКОРЬ 230В | A9 | |||
| 2 | 561928-01 | 1 | ШТИФТ | A9 | |||
| 3 | 562216-00 | 1 | СТАТОР 230В | A9 | |||
| 4 | 561914-02 | 2 | ВИНТ | A9 | |||
| 5 | 561914-01 | 3 | ВИНТ | A9 | |||
| 6 | 562228-00 | 1 | КОРПУС РЕДУКТОРА | A9 | |||
| 7 | 562229-00 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ | A9 |  |
||
| 8 | 561917-02 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 9 | 562252-00 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 10 | 561917-01 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |||
| 11 | 561914-00 | 3 | ВИНТ | A9 | |||
| 12 | 562231-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 13 | 562232-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 | |
||
| 14 | 562233-00 | 1 | ВИНТ | A9 | |
||
| 15 | 562215-00 | 1 | ОТРАЖАТЕЛЬ | A9 | |||
| 16 | 562225-00 | 1 | КНОПКА | A9 | |
||
| 17 | 562097-03 | 4 | ВИНТ | A9 |  |
||
| 18 | 562221-02 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 19 | 561913-00 | 2 | ПРОВОД | A9 | |||
| 20 | N918736 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |||
| 21 | 562097-00 | 2 | ВИНТ | A9 | |
||
| 22 | 930103-00 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 23 | 646568-00 | 1 | ВЫКЛЮЧАТЕЛЬ | A9 | |||
| 24 | 562224-00 | 1 | ЧЕХОЛ | A9 | |
||
| 25 | 562245-02 | 1 | КОЖУХ В СБОРЕ | A9 | |||
| 26 | 562227-00 | 2 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |||
| 27 | 562218-00 | 2 | РАМКА ЩЁТКИ | A9 | |||
| 28 | 562217-01 | 2 | ЩЁТКА 230В | BK32 | A9 | ||
| 28 | 562217-01 | 2 | ЩЁТКА 230В | A9 | |||
| 29 | 562219-00 | 2 | КОЛПАЧОК ЩЁТКИ | A9 | |||
| 30 | 561928-00 | 2 | ШТИФТ | A9 | |||
| 31 | 569936-00 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |||
| 32 | 562097-05 | 2 | ВИНТ | A9 | |
||
| 33 | 949721-05 | 1 | ВТУЛКА | A9 | |
||
| 34 | 569948-00 | 1 | БАШМАК В СБОРЕ | A9 | |||
| 35 | 562254-00 | 1 | ЦИЛИНДРИЧЕСКИЙ ШТИФТ | A9 | |||
| 36 | 561916-00 | 1 | ШАЙБА | A9 | |
||
| 37 | 326573-01 | 1 | SCREW WING | A9 | |
||
| 38 | 562226-31 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 41 | 562237-00 | 1 | ГАЕЧНЫЙ КЛЮЧ | A9 | |||
| 42 | 562238-00 | 1 | ШЕСТИГРАННЫЙ КЛЮЧ | A9 | |||
| 45 | 930030-01 | 1 | КОНДЕНСАТОР | A9 | |
||
| 46 | 562239-00 | 1 | КОМПЛЕКТ ПРИНАДЛЕЖНОСТЕЙ | A9 | |||
| 56 | 569560-00 | 1 | ТОРЦЕВАЯ КРЫШКА В СБОРЕ | A9 | |||
| 57 | 569561-00 | 1 | КРЫШКА РУЧКИ | A9 | |||
| 58 | 569518-00 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | A9 |
