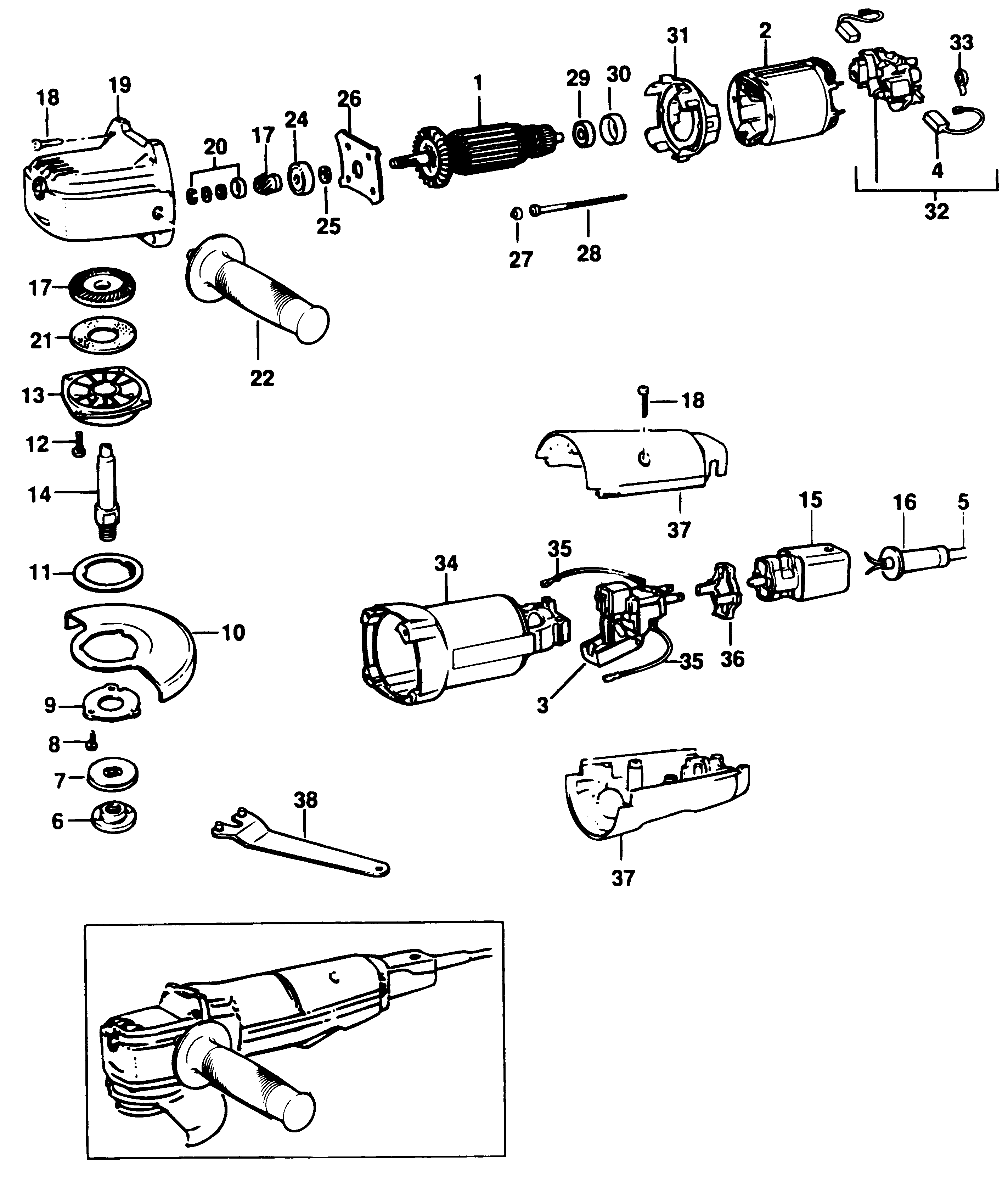

P5413 ШЛИФОВАЛЬНЫЙ СТАНОК Type 3 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 949846-02 | 1 | ЯКОРЬ | KR |  |
||
| 1 | 949846-02 | 1 | ЯКОРЬ | AU-NZ | KR | |
|
| 1 | 949846-03 | 1 | ARMATURE 115V | KR | |||
| 1 | 949846-03 | 1 | ARMATURE 115V | AE-115V | KR | ||
| 2 | 949847-09 | 1 | FIELD 115V | KR | |||
| 2 | 949847-09 | 1 | FIELD 115V | AE-115V | KR | ||
| 2 | 868629-02 | 1 | СТАТОР | KR | |
||
| 2 | 949847-08 | 1 | СТАТОР | KR | |||
| 3 | 949822-03 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |||
| 3 | 949822-03 | 1 | ВЫКЛЮЧАТЕЛЬ | KR | |||
| 4 | 939539-01 | 1 | ЩЁТКА С ОТСТРЕЛОМ | KR |  |
||
| 4 | 939539-01 | 2 | ЩЁТКА С ОТСТРЕЛОМ | KR | |
||
| 4 | 939539-01 | 2 | ЩЁТКА С ОТСТРЕЛОМ | AU-NZ | KR | |
|
| 4 | 939539-00 | 1 | ЩЁТКА С ОТСТРЕЛОМ | KR | |
||
| 4 | 939539-00 | 2 | ЩЁТКА С ОТСТРЕЛОМ | AE-115V | KR | |
|
| 5 | 330048-37 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |||
| 5 | 330081-01 | 1 | КАБЕЛЬ В СБОРЕ | KR | |||
| 5 | 330120-86 | 1 | КОМПЛЕКТ ПРОВОДОВ | KR | |
||
| 5 | 330120-86 | 1 | КОМПЛЕКТ ПРОВОДОВ | AE-115V | KR | |
|
| 6 | 947467-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KR | |||
| 6 | 947214-00 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | KR | |
||
| 7 | 391968-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | KR | |
||
| 7 | 659110-00 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | KR | |
||
| 8 | 930251-00 | 3 | ВИНТ | KR | |
||
| 11 | 938272 | 1 | КОЛЬЦО | KR | |||
| 12 | 930770-00 | 4 | ВИНТ | KR | |
||
| 13 | 944055 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА В СБОРЕ | KR | |||
| 14 | 946412-00 | 1 | ШПИНДЕЛЬ | KR | |||
| 15 | 945899-01 | 1 | ПРОБКА | KR | |||
| 16 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 16 | N542553 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | KR | |
||
| 17 | 932592 | 1 | ШЕСТЕРНЯ И ВЕДУЩАЯ ШЕСТЕРНЯ | KR | |||
| 18 | 930079-01 | 6 | ВИНТ | KR | |
||
| 19 | 946131-00 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | KR | |||
| 20 | 937668 | 1 | СТОПОРНОЕ КОЛЬЦО В СБОРЕ | KR | |
||
| 21 | 946418-00 | 1 | ВОЙЛОК | KR | |||
| 24 | 577745-00 | 1 | ПОДШИПНИК | KR | |
||
| 25 | 930753-00 | 1 | ШАЙБА | KR | |
||
| 27 | 933657-00 | 2 | КОЛПАЧОК | KR | |
||
| 28 | 930077-00 | 2 | ВИНТ | KR | |
||
| 29 | 330003-34 | 1 | ПОДШИПНИК | KR | |
||
| 30 | 930029-00 | 1 | HOLDER BEARING | KR | |
||
| 31 | 946134-00 | 1 | ОТРАЖАТЕЛЬ | KR | |||
| 32 | 930167-00 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | KR | |||
| 32 | 930167-00 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | AU-NZ | KR | ||
| 32 | 938856-00 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | KR | |||
| 32 | 938856-00 | 1 | КОЛЬЦЕВАЯ ЩЁТОЧНАЯ ТРАВЕРСА В СБОРЕ | AE-115V | KR | ||
| 33 | 930090-00 | 2 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | KR | |||
| 35 | 930728-00 | 2 | ПРОВОД | KR | |
||
| 36 | 930761 | 1 | КОЛЬЦО | KR | |||
| 38 | 947830-03 | 1 | СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ | KR |
