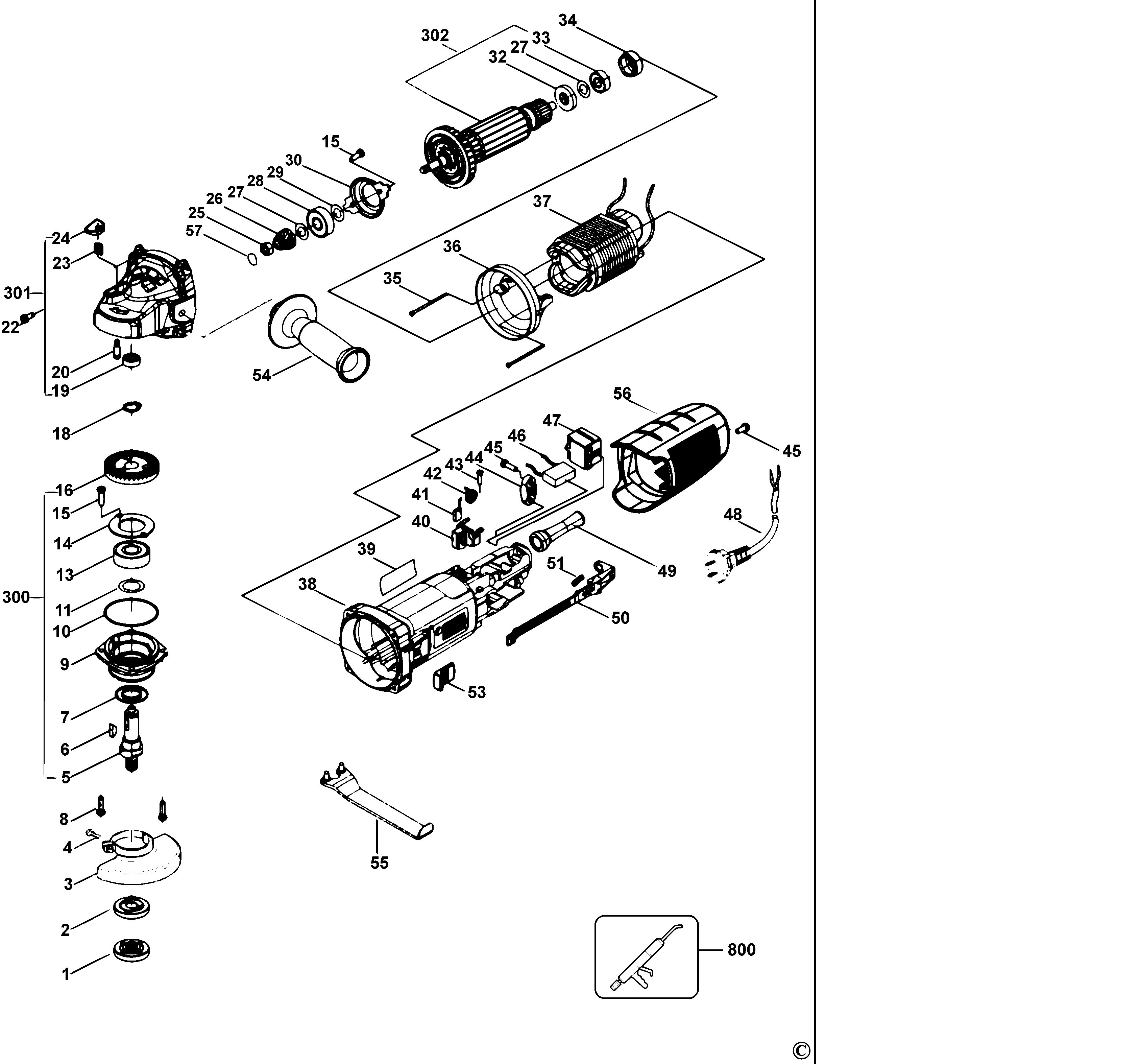

STGS8100 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4140304011 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 |  |
||
| 2 | 4140304006 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 3 | 4140104004 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |
||
| 4 | 49203035 | 1 | ВИНТ | 5*20 | A9 | |
|
| 5 | 4141004007 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 6 | 49208003 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |
||
| 7 | 4141004012 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | A9 |  |
||
| 8 | 49209042 | 4 | ВИНТ | A9 | |
||
| 9 | 4141402603 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |||
| 10 | 4030303008 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 11 | 4140704002 | 1 | ШАЙБА | 12 x 26.5 x 0.2 mm; 12*26.5*0.2 | A9 | |
|
| 13 | 49111017 | 1 | ПОДШИПНИК | A9 | |
||
| 14 | 4141404606 | 1 | ОПОРНАЯ ПЛИТА | A9 | |
||
| 15 | 49203006 | 4 | ВИНТ | 4 x 10 mm; 4*10 | A9 | |
|
| 16 | 4141010003 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 18 | 49207027 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 19 | 49111032 | 1 | ПОДШИПНИК | A9 | |
||
| 20 | 4141004008 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |
||
| 22 | 49206022 | 4 | ВИНТ | A9 | |
||
| 23 | 4140308003 | 1 | ПРУЖИНА | A9 | |
||
| 24 | 4141001005 | 1 | КНОПКА | A9 | |
||
| 25 | 49205005 | 1 | ГАЙКА | M6 | A9 | |
|
| 26 | 4141010004 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 27 | 4141004002 | 1 | ШАЙБА | 7 x 16.5 x 0.3 mm; 7*16.5*0.3 | A9 | |
|
| 28 | 49106028 | 1 | ПОДШИПНИК | A9 | |
||
| 29 | 4020604001 | 1 | ШАЙБА | 9 x 18.5 x 0.2 mm; 9*18.5*0.2 | A9 | |
|
| 30 | 4141304001 | 1 | ФЛАНЕЦ | A9 | |
||
| 32 | 4140901007 | 1 | ИЗОЛИРУЮЩАЯ ШАЙБА | A9 | |
||
| 33 | 49106002 | 1 | ПОДШИПНИК | A9 | |
||
| 34 | 4140703004 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 35 | 49206031 | 2 | ВИНТ | 4 x 75 mm; 4*75 | A9 | |
|
| 36 | 4141401603 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 37 | 60314059 | 1 | СТАТОР В СБОРЕ | A9 | |
||
| 38 | 4141401604 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 39 | 4141421601 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 40 | 4141007001 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 41 | N769623 | 1 | ПАРА ЩЁТОК В СБОРЕ | A9 | |||
| 42 | 4141008001 | 1 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 43 | 49206001 | 4 | ВИНТ | A9 | |
||
| 44 | 4240201013 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 45 | 49206018 | 3 | ВИНТ | SELF-TAPPING 4*15 | A9 | |
|
| 46 | Z494014-1 | 1 | КОНДЕНСАТОР | A9 | |
||
| 47 | 4140305602 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |
||
| 48 | Z49306002-1 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 49 | 49303005 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 50 | 4141401002 | 1 | ЗВЕНО | A9 | |
||
| 51 | 4141408001 | 1 | ПРУЖИНА | A9 | |
||
| 53 | 4141401003 | 1 | КНОПКА | A9 | |
||
| 54 | 4140401001 | 1 | РУЧКА БОКОВАЯ В СБОРЕ | A9 | |
||
| 55 | 4140304007 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | A9 | |
||
| 56 | 4141401602 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 57 | 4240103002 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | A9 | |
||
| 300 | 4141450001 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | A9 | |
||
| 301 | 4141450002 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 302 | 4141450003 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 800 | 901181 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | 1kg; specification:1KG | A9 | |
