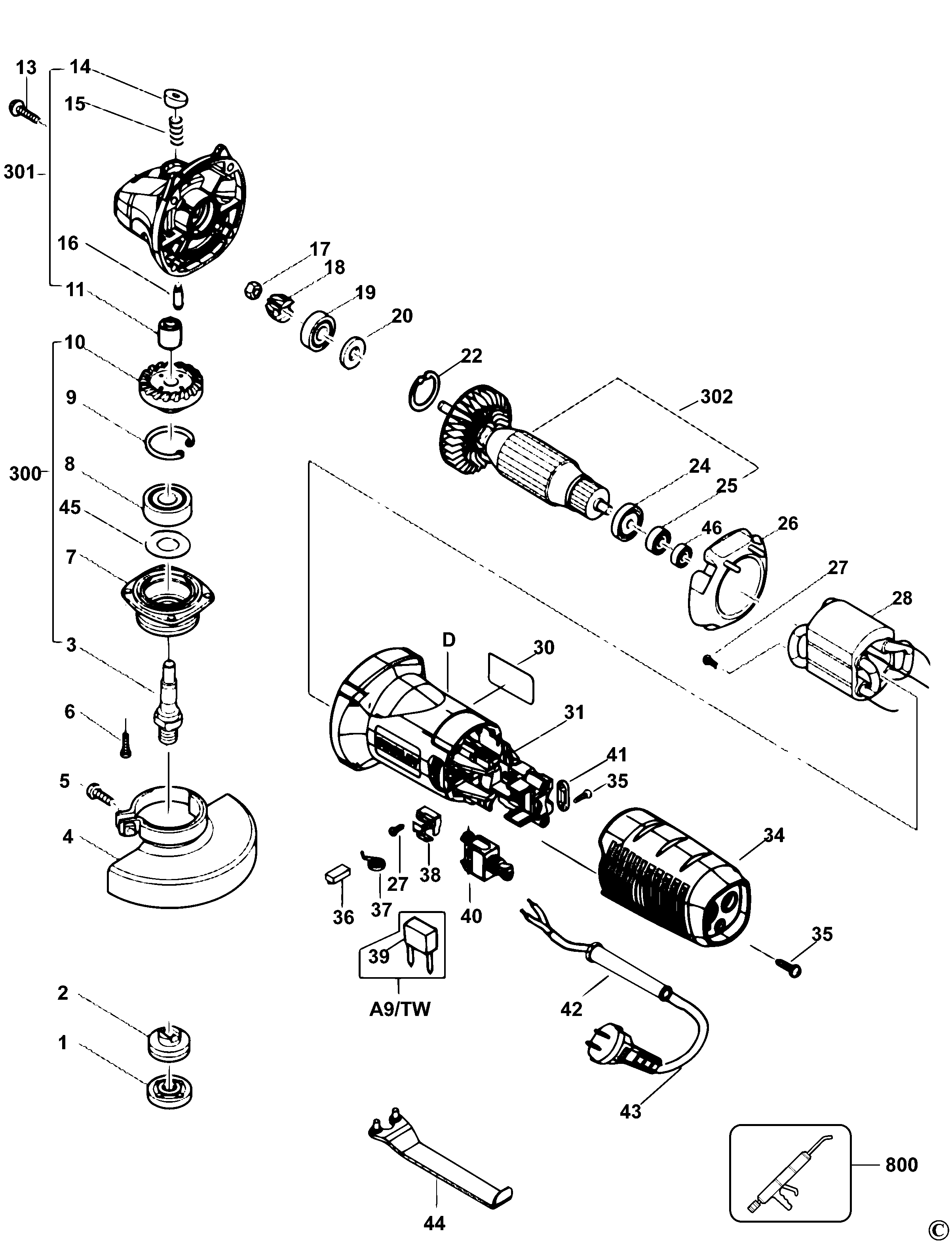

STGT5100 МАЛЕНЬКАЯ УГЛОВАЯ ШЛИФМАШИНКА Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4140304011 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | A9 |  |
||
| 2 | 4140304006 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | A9 | |
||
| 3 | 4149204002 | 1 | ШПИНДЕЛЬ | A9 | |
||
| 4 | 4140104004 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | A9 | |
||
| 5 | 49203035 | 1 | ВИНТ | 5*20 | A9 | |
|
| 6 | 49209042 | 4 | ВИНТ | A9 |  |
||
| 7 | 4149202001 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | A9 | |
||
| 8 | 49111017 | 1 | ПОДШИПНИК | A9 | |
||
| 9 | 49207020 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 10 | 4149210001 | 1 | ШЕСТЕРНЯ | A9 | |
||
| 11 | 49101022 | 1 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | A9 | |
||
| 13 | 49206033 | 4 | ВИНТ | A9 | |
||
| 14 | 4149201001 | 1 | БЛОКИРОВОЧНАЯ КНОПКА | A9 | |
||
| 15 | 4140308003 | 1 | ПРУЖИНА | A9 | |
||
| 16 | 4140304010 | 1 | СТОПОРНЫЙ ШТИФТ | A9 | |
||
| 17 | 49205005 | 1 | ГАЙКА | M6 | A9 | |
|
| 18 | 4149210002 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | A9 | |
||
| 19 | 49111033 | 1 | ПОДШИПНИК | A9 | |
||
| 20 | 4149203001 | 1 | РЕЗИНОВОЕ УПЛОТНЕНИЕ | A9 | |
||
| 22 | 49207016 | 1 | СТОПОРНОЕ КОЛЬЦО | A9 | |
||
| 24 | 4149201009 | 1 | ИЗОЛИРУЮЩАЯ ШАЙБА | A9 | |
||
| 25 | 49111035 | 1 | ПОДШИПНИК | A9 | |
||
| 26 | 4149201002 | 1 | ОТРАЖАТЕЛЬ | A9 | |
||
| 27 | 49206609 | 4 | ВИНТ | A9 | |
||
| 28 | 60314073 | 1 | СТАТОР В СБОРЕ | A9 | |||
| 30 | N607220 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | A9 | |||
| 31 | 4149201007 | 1 | КОРПУС СТАТОРА | A9 | |
||
| 34 | 4149201008 | 1 | ТОРЦЕВАЯ КРЫШКА | A9 | |
||
| 35 | 49206018 | 4 | ВИНТ | SELF-TAPPING 4*15 | A9 | |
|
| 36 | N769622 | 1 | ПАРА ЩЁТОК В СБОРЕ | A9 | |||
| 37 | 4149208001 | 1 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | A9 | |
||
| 38 | 4141707001 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | A9 | |
||
| 39 | 494006 | 1 | КОНДЕНСАТОР | A9 | |
||
| 40 | 4141705001 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | A9 | |
||
| 41 | 4100301008 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | A9 | |
||
| 42 | 49303007 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | A9 | |
||
| 43 | Z49306053 | 1 | КОМПЛЕКТ ПРОВОДОВ | A9 | |||
| 44 | 4140304007 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | A9 | |
||
| 45 | 4140704002 | 1 | ШАЙБА | 12 x 26.5 x 0.2 mm; 12*26.5*0.2 | A9 | |
|
| 46 | 4149203002 | 1 | ВТУЛКА ПОДШИПНИКА | A9 | |
||
| 300 | 4149250001 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | A9 | |
||
| 301 | 4149250007 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | A9 | |
||
| 302 | 4149250003 | 1 | ЯКОРЬ В СБОРЕ | A9 | |
||
| 800 | 870889-02 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | A9 | |
