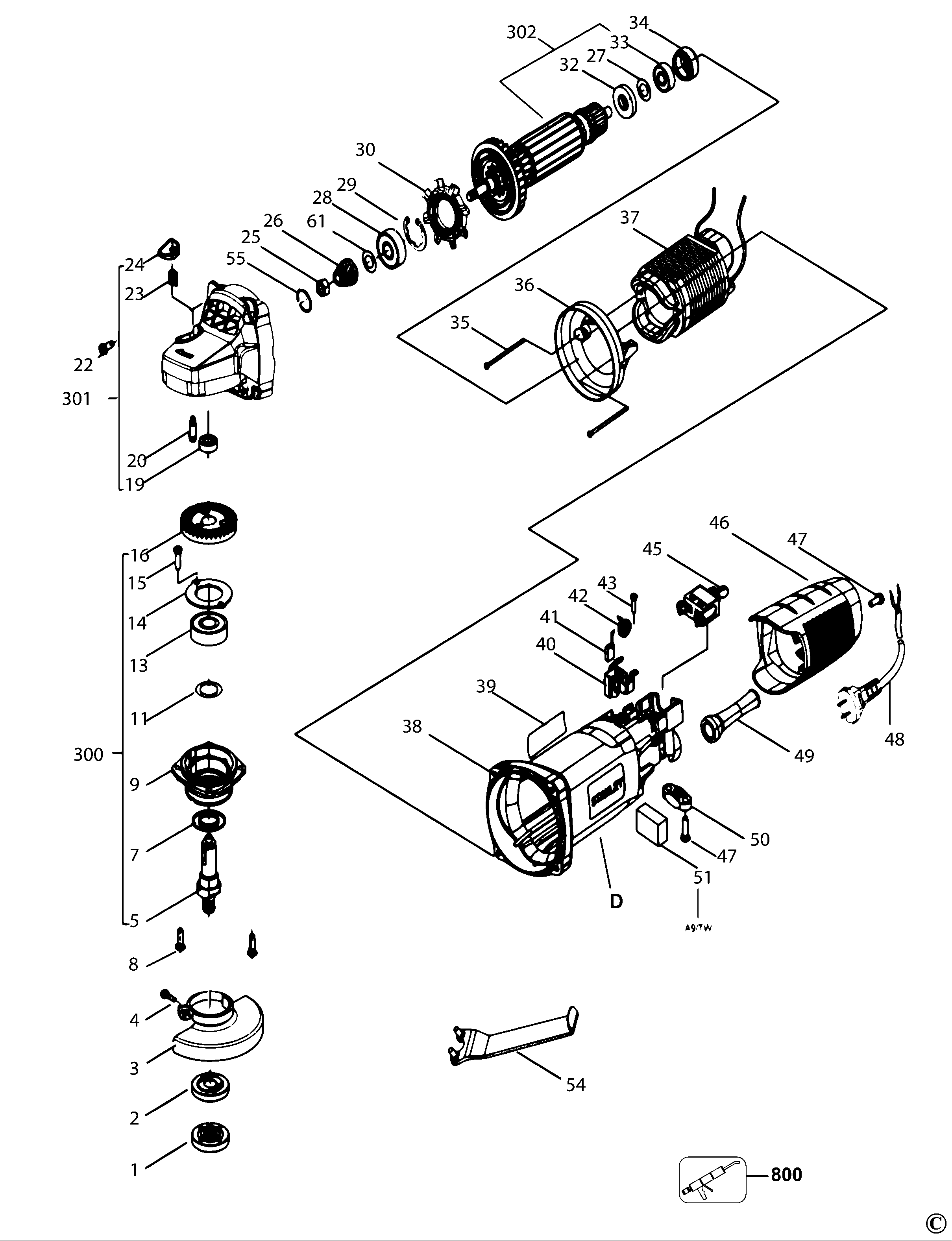

STGT8100 РУЧНАЯ МАШИНА ДЛЯ ШЛИФОВАНИЯ ПОД УГЛОМ Type 1 | Чертежи
Документы
Запасные части
Пожалуйста, просмотрите ниспадающее меню, так как для некоторых продуктов может быть приведено несколько рисунков
Пригодно для печати
Просмотреть всю страницу
| Item No. | Product Number | Qty Per | Product Description | ДОП. ОПИСАНИЕ | Other Info | Markets | Product Status |
|---|---|---|---|---|---|---|---|
| 1 | 4140304011 | 1 | НАРУЖНЫЙ ФЛАНЕЦ | TW |  |
||
| 2 | 4140304006 | 1 | ВНУТРЕННИЙ ФЛАНЕЦ | TW | |
||
| 3 | 4140304008 | 1 | ЗАЩИТНЫЙ КОЖУХ В СБОРЕ | TW | |
||
| 4 | 49203052 | 1 | ВИНТ | TW |  |
||
| 5 | N534304 | 1 | ШПИНДЕЛЬ | TW | |
||
| 7 | 4141004012 | 1 | ПЫЛЕЗАЩИТНЫЙ КОЖУХ | TW | |
||
| 8 | 49209042 | 4 | ВИНТ | TW | |
||
| 9 | N569767 | 1 | КРЫШКА КОРПУСА РЕДУКТОРА | TW | |
||
| 11 | 4140704002 | 1 | ШАЙБА | 12 x 26.5 x 0.2 mm; 12*26.5*0.2 | TW | |
|
| 13 | 49111017 | 1 | ПОДШИПНИК | TW | |
||
| 14 | 4141404606 | 1 | ОПОРНАЯ ПЛИТА | TW | |
||
| 15 | 49203006 | 4 | ВИНТ | 4 x 10 mm; 4*10 | TW | |
|
| 16 | N539401 | 1 | ШЕСТЕРНЯ | TW | |
||
| 19 | 49111032 | 1 | ПОДШИПНИК | TW | |
||
| 20 | 4141004008 | 1 | СТОПОРНЫЙ ШТИФТ | TW | |
||
| 22 | 49206022 | 4 | ВИНТ | TW | |
||
| 23 | 4140308003 | 1 | ПРУЖИНА | TW | |
||
| 24 | 4141001005 | 1 | КНОПКА | TW | |
||
| 25 | 49205005 | 1 | ГАЙКА | M6 | TW | |
|
| 26 | N539400 | 1 | ВЕДУЩАЯ ШЕСТЕРНЯ | TW | |
||
| 27 | 4141004002 | 1 | ШАЙБА | 7 x 16.5 x 0.3 mm; 7*16.5*0.3 | TW | |
|
| 28 | 49111039 | 1 | ПОДШИПНИК | TW | |
||
| 29 | 4141404607 | 1 | СТОПОРНОЕ КОЛЬЦО | TW | |
||
| 30 | 4141401607 | 1 | ДЕФЛЕКТОР ВЕНТИЛЯТОРА | TW | |
||
| 32 | 4140901007 | 1 | ИЗОЛИРУЮЩАЯ ШАЙБА | TW | |
||
| 33 | 49106002 | 1 | ПОДШИПНИК | TW | |
||
| 34 | 4141403001 | 1 | ВТУЛКА ПОДШИПНИКА | TW | |
||
| 35 | 49206031 | 2 | ВИНТ | 4 x 75 mm; 4*75 | TW | |
|
| 36 | 4141401603 | 1 | ОТРАЖАТЕЛЬ | TW | |
||
| 37 | 60314055 | 1 | СТАТОР В СБОРЕ | TW | |||
| 38 | 4141401605 | 1 | КОРПУС СТАТОРА | TW | |||
| 39 | N579101 | 1 | ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ | TW | |||
| 40 | 4141007001 | 1 | ЩЁТКОДЕРЖАТЕЛЬ | TW | |
||
| 41 | 4141406602 | 1 | ПАРА ЩЁТОК | TW | |||
| 42 | 4141008001 | 1 | ПРУЖИНА ЩЁТКОДЕРЖАТЕЛЯ | TW | |
||
| 43 | 49206001 | 4 | ВИНТ | TW | |
||
| 45 | 4141405601 | 1 | ВЫКЛЮЧАТЕЛЬ В СБОРЕ | TW | |||
| 46 | 4141401606 | 1 | ТОРЦЕВАЯ КРЫШКА | TW | |||
| 47 | 49206018 | 3 | ВИНТ | SELF-TAPPING 4*15 | TW | |
|
| 48 | Z49306012-1 | 1 | КОМПЛЕКТ ПРОВОДОВ | TW | |||
| 49 | 49303603 | 1 | ЧЕХОЛ ШНУРА ПИТАНИЯ | TW | |||
| 50 | 4240201013 | 1 | ЗАЖИМ ШНУРА ПИТАНИЯ | TW | |
||
| 51 | 494014 | 1 | КОНДЕНСАТОР | TW | |
||
| 54 | 4140304007 | 1 | НАБОР ГАЕЧНЫХ КЛЮЧЕЙ | TW | |
||
| 55 | 4030203005 | 1 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | TW | |
||
| 56 | 4090104003 | 1 | ШАЙБА | 8 x 15 x 0.2 mm; 8*15*0.2 | TW | |
|
| 57 | 4140304012 | 1 | ШАЙБА | 6 x 16.5 x 0.2 mm; 6*16.5*0.2 | TW | |
|
| 61 | 4140304012 | 1 | ШАЙБА | 6 x 16.5 x 0.2 mm; 6*16.5*0.2 | TW | |
|
| 300 | N592302 | 1 | ШПИНДЕЛЬ И ШЕСТЕРНЯ В СБОРЕ | TW | |
||
| 301 | 4141450012 | 1 | КОРПУС РЕДУКТОРА В СБОРЕ | TW | |||
| 302 | 4141450010 | 1 | ЯКОРЬ В СБОРЕ | TW | |||
| 800 | 901204 | 1 | КОНСИСТЕНТНАЯ СМАЗКА | specification:1KG | TW |
